8

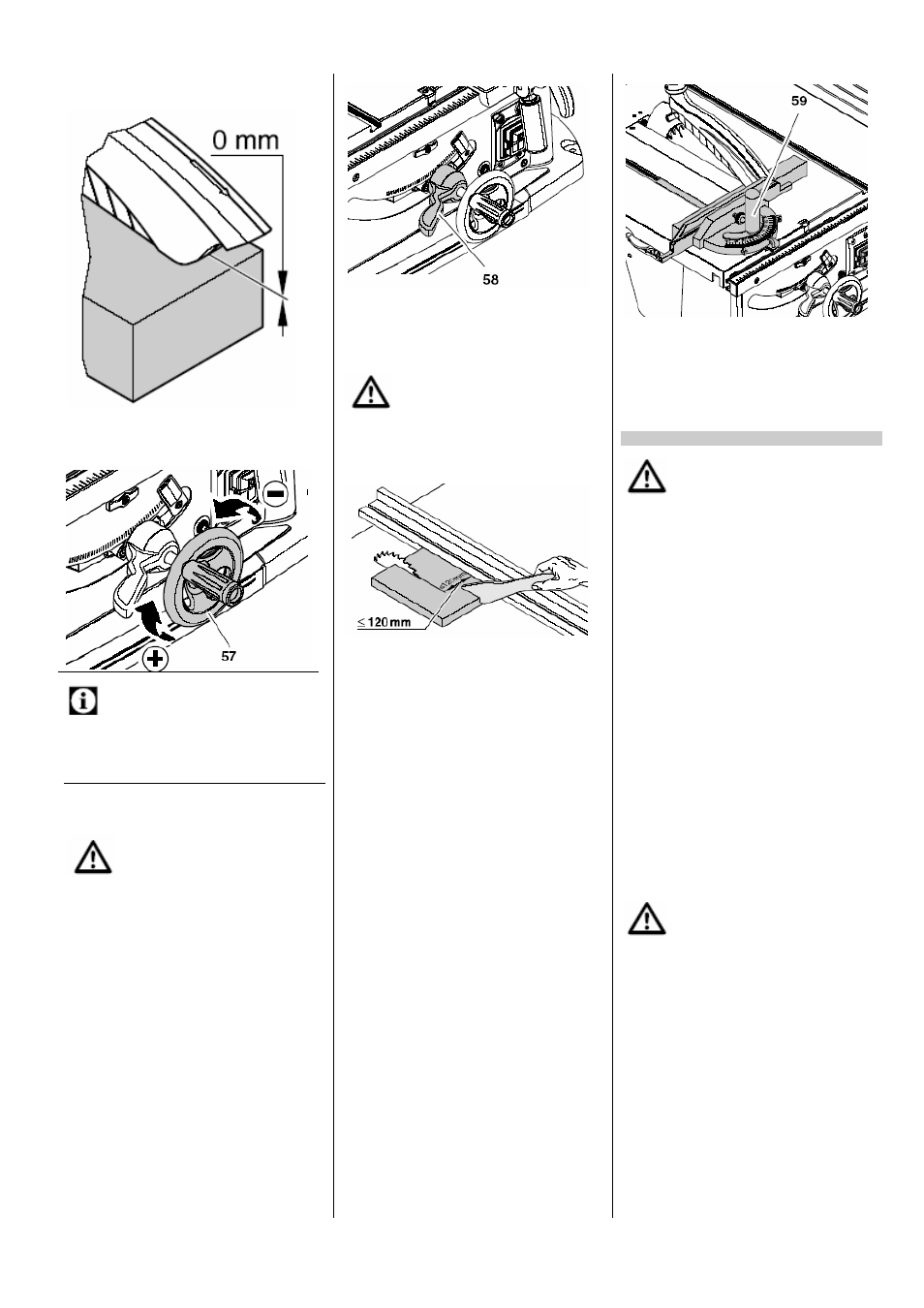

толщине заготовки: нижняя кромка кожуха
должна прилегать к поверхности заготовки.
m
m =
мм
•
Отрегулировать высоту пропила вра-
щением маховичка (57).
Указание:
Для компенсации возможного люфта, при
установке высоты пропила следует во всех
случаях перемещать пильный диск в тре-
буемое положение снизу.
8.3
Регулировка угла наклона
пильного диска
Опасность!
Вращающийся пильный диск может
войти в соприкосновение с частями
тела или предметами, находящимися в
зоне его перемещения. Регулировка угла
наклона пильного диска должна произ-
водиться только при неподвижном его
положении!
Угол наклона пильного диска может уста-
навливаться в интервале от –1,5
о
до 46,5
о
.
1.
Ослабить рукоятку зажима (58).
2.
Установить пильный диск в требуе-
мое угловое положение.
3.
Зафиксировать установленный угол
наклона затяжкой рукоятки зажима
(58).
8.4
Распиловка
Опасность!
Толкатель должен применяться во всех
случаях, когда расстояние между пиль-
ным диском и параллельным упором не
превышает 120 мм.
mm =
мм
1.
Установить и зафиксировать угол
наклона.
2.
Установить высоту пропила. Кожух
должен полностью прилегать к по-
верхности заготовки с лицевой сторо-
ны станка.
3.
При необходимости смонтировать
параллельный упор.
4.
Включить станок.
5.
Распилить заготовку в один прием,
равномерно перемещая ее от себя.
6.
Выключить станок, если не намечает-
ся немедленная обработка следую-
щей заготовки.
Распиловка под углом
1.
Поперечный упор проталкивается
спереди в прорезь стола.
2.
Ослабив рукоятку зажима (59), на-
строить требуемый угол установки
поперечного упора и вновь затянуть
ручку зажима.
3.
Отрегулировать боковой промежуток
между профилированной рейкой упо-
ра и пильным диском:
•
ослабить гайку с накаткой и перемес-
тить профилированную рейку;
•
вновь затянуть гайку с накаткой.
.
4.
Прижать заготовку к поперечному
упору.
5.
Продвигая поперечный упор вперед,
полностью распилить заготовку.
9.
Уход и техническое обслуживание
Опасность!
Перед проведением любых работ по
очистке и техническому обслуживанию:
1.
отключите станок,
2.
дождитесь
полной
остановки
пильного диска,
3.
вытащите вилку из штепсельной
розетки.
−
После проведения любых работ по
очистке и техническому обслужива-
нию следует вновь установить все
защитные приспособления и прове-
рить их исправность.
−
Для замены поврежденных деталей, в
частности, защитных приспособле-
ний, используйте только оригиналь-
ные детали, поскольку детали, не
разрешенные к применению произво-
дителем, могут привести к нанесению
непредсказуемого ущерба.
−
Работы по техническому обслужива-
нию и ремонту, не описанные в на-
стоящем разделе, должны выпол-
няться только специалистами.
9.1
Замена пильного диска
Опасность!
Поскольку пильный диск может сильно
нагреться в процессе работы, прикос-
новение к нему сразу после выключения
станка может привести к ожогу. Дайте
пильному диску охладиться. Не очи-
щайте горячий пильный диск горючими
жидкостями.
Существует опасность порезаться даже
о неподвижный пильный диск. Замену
пильного диска следует производить в
перчатках.
Монтаж пильного диска должен осуще-
ствляться с учетом направления его
вращения!
1.
Вращением маховичка перевести
пильный диск в самое верхнее поло-
жение.
2.
Снять кожух.
