Для перемещения расширителя сто-
ла необходимо ослабить рукоятку за-
жима (45).
Опасность
получения
травмы!
В процессе пиления рукоятка зажима
должна находиться в затянутом состоя-
нии.
Использование размерных шкал при
работе с параллельным упором
Выбор шкалы для считывания ширины
резания зависит от варианта установки
профилированной рейки параллельного
упора:
−
рейка прилегает к заготовке вы-
сокой гранью =
шкала с черными цифрами на
белом фоне;
−
рейка прилегает к заготовке
низкой гранью =
шкала с белыми цифрами на
черном фоне.
При малых ширинах резания расширитель
стола не выдвигается. Ширина резания
определяется по положению указателя
параллельного упора относительно правой
шкалы:
−
рейка прилегает к заготовке вы-
сокой гранью: ширины резания
от 0 до 39 см;
−
рейка прилегает к заготовке
низкой гранью: ширины резания
от 0 до 33 см.
Для пиления заготовок большой ширины
необходимо выдвинуть расширитель стола.
1.
Переместить параллельный упор в
конечное положение правой шкалы.
2.
Выдвинуть расширитель стола и на-
строить его на требуемое расстояние.
Ширина резания определяется по по-
ложению указателя относительно ле-
вой шкалы.
7.
Ввод в эксплуатацию
7.1
Монтаж

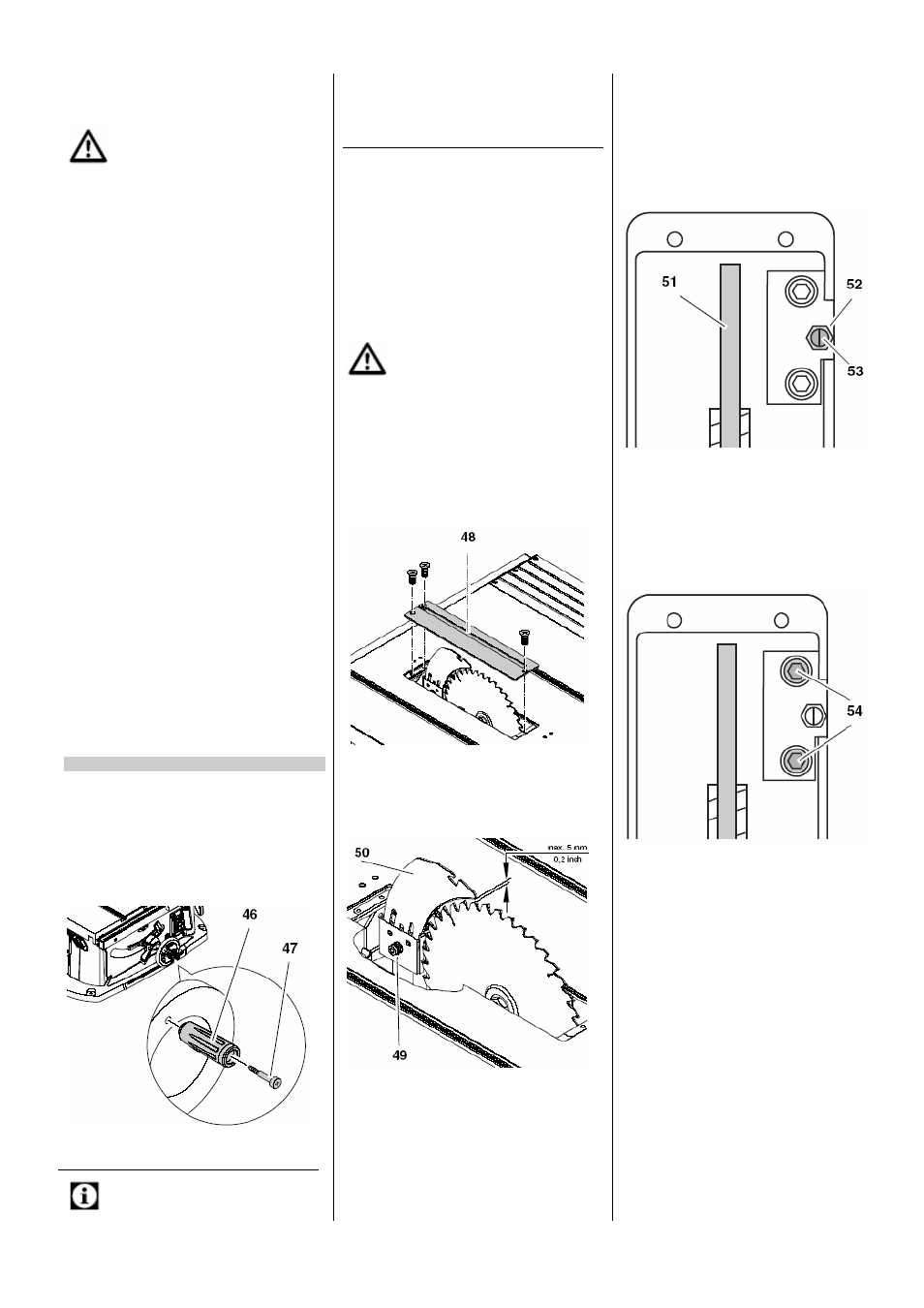

Установка ручки на маховичке для регу-
лирования высоты пропила
•
При помощи винта (47) с крестооб-
разным шлицем привинтить к махо-
вичку ручку (46).
.
Выравнивание распорного клина
Указание:
Станок поставляется с уже установленным
распорным клином. Выравнивание распор-
ного клина при вводе станка в эксплуата-
цию требуется только в случае смещения,
произошедшего при транспортировке.
1.
Вращением маховичка перевести
пильный диск в самое верхнее поло-
жение.
2.
Проконтролировать положение рас-
порного клина:
−
расстояние
между внешним
краем пильного диска и распор-
ным клином должно составлять
3 – 5 мм;
−
клин должен быть расположен в
одной плоскости с пильным
диском.
Опасность!
Распорный клин относится к числу за-
щитных приспособлений. Он должен
быть правильно смонтирован в целях
обеспечения безопасности эксплуата-
ции.
Дальнейшие операции выполняются только
при необходимости регулировки.
3.
Отвинтить вставку (48) стола и снять
ее.
.
Регулировка расстояния до пильного диска:
4.
Ослабить винт с внутренним шести-
гранником (49) (вращением против
часовой стрелки!).
max. 5 mm =
макс. 5 мм
5.
Переместить распорный клин (50) в
крайнее верхнее положение и выров-
нять его:
расстояние между внешним краем
пильного диска и клином должно быть
в пределах 3 – 5 мм.
6.
Затянуть винт с внутренним шести-
гранником (49) (вращением по часо-
вой стрелке!).
Регулировка бокового положения:
распорный клин (51) и пильный диск долж-
ны находиться точно в одной плоскости.
7.
Ослабить шестигранную гайку (52) и
произвести регулировку вертикально-
го положения при помощи винта (53).
8.
Законтрить винт шестигранной гайкой
(52).
.
9.
Ослабить оба винта с внутренним
шестигранником (54).
10. Выровнять распорный клин так, чтобы
он оказался в одной плоскости с
пильным диском.
11. Затянуть оба винта с внутренним
шестигранником (54).
.
12. Установить и закрепить вставку сто-
ла.
Установка кожуха
1.
Вращением маховичка перевести
пильный диск в самое верхнее поло-
жение.
2.
Смонтировать кожух (56) на распор-
ном клине (55).
