10
9.5

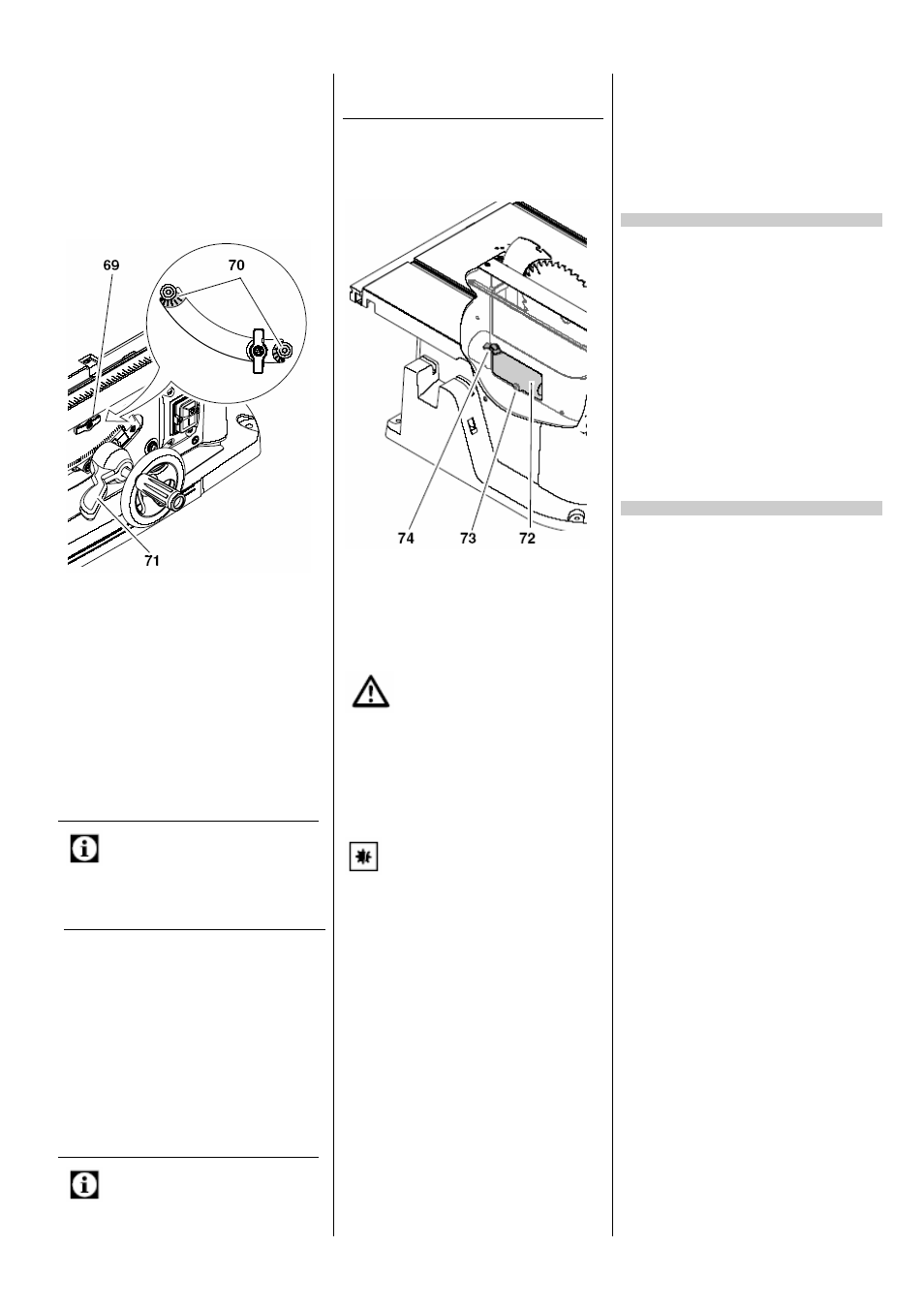

Настройка ограничителя угла
наклона пильного диска
1.
Перевести ручку (69) перемещения
ограничителя угла наклона в горизон-
тальное положение и дать ей зафик-
сироваться в этом положении (соот-
ветствует диапазону от 0
о
до 45
о
).
2.
Ослабить ручку зажима (71) и устано-
вить пильный диск в угловое положе-
ние 0 / 45
о
.
.
3.
Зафиксировать заданный угол накло-
на затяжкой рукоятки зажима (71).
4.
Проконтролировать угол наклона:
−
0
о
= под прямым углом к столу
станка,
− 45
о
по отдельному угольнику.
Если указанные значения не соблю-
даются с достаточной точностью:
5.
Перемещать эксцентриковые шайбы
(70) на ограничителе угла наклона до
положения, при котором угол наклона
(по отношению к плоскости стола) в
конечных позициях составляет ровно
0
о
(прямой угол) или, соответственно,
45
о
.
Указание:
Для установки ограничителя угла наклона
на диапазон от –1,5
о
до 46,5
о
необходимо
вытянуть ручку и перевести ее в верти-
кальное положение.
9.6
Очистка станка
•
Щеткой или пылесосом очистить от
опилок и пыли
−
направляющие элементы узла
перемещения пильного диска,
−
вентиляционные щели на кор-
пусе электродвигателя,
−
защитный короб пильного диска.
Очистка защитного короба пильного
диска
Защитный короб пильного диска должен
очищаться в случае скопления в нем опи-
лок.
.
Указание:
Доступ к защитному коробу пильного диска
возможен только снизу. Для очистки короба
можно снять вставку стола и пильный диск.
1.
Слегка ослабить винт (73).
2.
Полностью вывинтить барашковый
винт (74).
3.
Повернуть крышку (72) на 180
о
.
4.
Очистить защитный короб пильного
диска.
5.
Вновь закрыть крышку (72) и ввинтить
барашковый винт (74). В заключение
крепко затянуть оба винта (73), (74).
9.7
Хранение станка
Опасность!
Храните станок в условиях, исключаю-
щих
−
его несанкционированное исполь-
зование,
−
нанесение травмы в результате
контакта с находящимся на хране-
нии станком.
Внимание!
Нельзя хранить незащищенный станок
на открытом воздухе или в условиях
повышенной влажности.
9.8
Обслуживание
Перед каждым включением
Визуальный контроль:
−
промежутка между пильным диском и
распорным клином – он не должен
превышать 5 мм;
−
нахождения распорного клина в од-
ной плоскости с пильным диском.
Визуальный контроль сетевого кабеля и
вилки на предмет отсутствия повреждений;
при выявлении повреждений необходимо
поручить замену дефектных деталей элек-
трику.
1 раз в месяц (при ежедневной эксплуа-
тации)
Удалять опилки пылесосом или кистью;
слегка смазывать маслом следующие на-
правляющие элементы:
−
резьбовую шпильку и направляющие
узла вертикального перемещения,
−
поворотные сегменты.
Через каждые 300 часов работы
Контролировать все резьбовые соединения
и при необходимости подтягивать их.
10.
Рекомендации
•
Перед выполнением работ следует
производить пробные пропилы, ис-
пользуя для этого подходящие остат-
ки материалов.
•
Заготовку необходимо всегда класть
на стол станка таким образом, чтобы
она не качалась и не могла перевер-
нуться (например, выпуклые доски
следует класть выпуклой стороной
вверх).
•
Для рациональной распиловки на
отрезки равной длины следует поль-
зоваться соответствующим упором.
•
Поверхность стола необходимо со-
держать в чистоте.
11.
Поставляемая оснастка
Для решения специальных задач Вы може-
те приобрести в специализированных тор-
говых организациях следующие элементы
оснастки и принадлежности (иллюстрации
Вы найдете на задней странице обложки):
A
подставка
Для устойчивой установки станка на
оптимальной рабочей высоте. Иде-
альное решение для мобильных при-
менений (складывается для экономии
места).
B
приспособление для отсасывания
стружки
Оберегает здоровье и позволяет под-
держивать чистоту в мастерской.
C
стойка с роликоопорой
Для точного перемещения длинных
заготовок.
D
твердосплавный пильный диск 250 х
2,6/1,6 х 30 48 DZ/HZ 2 NL
Для продольной и поперечной распи-
ловки массивной древесины и дре-
весностружечных плит.
E
твердосплавный пильный диск 250 х
2,8/1,8 х 30 60 WZ 2 NL
Для продольной и поперечной распи-
ловки массивной древесины и дре-
весностружечных плит.
F
твердосплавный пильный диск 250 х
2,8/1,8 х 30 80 WZ 2 NL
Для продольной и поперечной распи-
ловки панелей, полимерных, алюми-
ниевых и медных профилей, а также
высококачественных плит, облицо-
ванных шпоном.
G
твердосплавный пильный диск 250 х
2,8/2,0 х 30 80 FZ/TZ 5
о
neg 2NL
Универсальный пильный диск для
распиловки полимерных материалов,
тонкостенных алюминиевых, медных,
латунных и листовых профилей, а
также панелей, ламината и плит, об-
лицованных шпоном.
