5
.

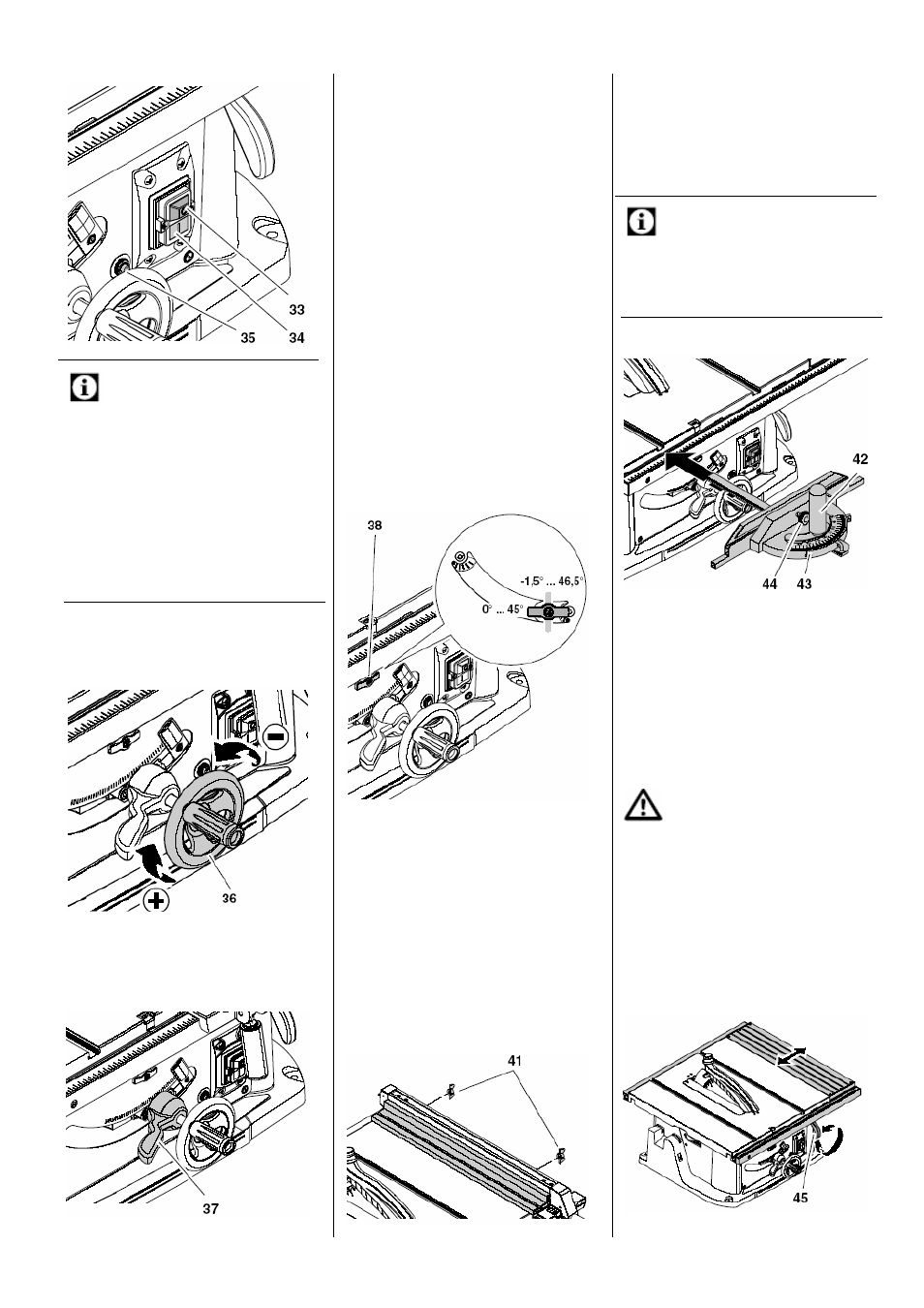

Указание:
В случае возникновения перегрузки сраба-
тывает элемент тепловой защиты. Станок
может быть включен вновь по истечении
нескольких секунд. Для этого необходимо
сначала нажать кнопку перезапуска (35), а
затем – кнопку (34) выключателя.
При исчезновении сетевого напряжения
срабатывает реле минимального напряже-
ния, препятствующее самопроизвольному
включению станка после восстановления
напряжения. Чтобы вновь включить станок,
необходимо нажать кнопку (34) выключате-
ля.
Маховичок для регулирования высоты
пропила
Высота пропила может быть изменена
вращением маховичка (36).
Рукоятка зажима для фиксации угла
наклона
Ослабление рукоятки зажима (37) позволя-
ет изменять угол наклона пильного диска в
пределах от – 1,5
о до 46,5 о .
Чтобы в процессе пиления не происходило
изменение установленного угла наклона,
после проведения настройки необходимо
зафиксировать этот угол затяжкой рукоятки
зажима (37).
Ручка перемещения ограничителя угла
наклона
Узел изменения углового положения осна-
щен ограничителями, находящимися в по-
зициях 0
о и 45 о и выполняющими функцию
упоров. Для выполнения специальных на-
клонных пропилов (зарезки на ус с увели-
ченным углом наклона) возможно увеличе-
ние угла наклона в обоих направлениях на
1,5
о .
• Вытащить ручку (38) и перевести ее в
вертикальное положение:
угол наклона пильного диска может
изменяться в диапазоне от –1,5
о до
46,5 о .
• Перевести ручку (38) в горизонталь-
ное положение и дать ей зафиксиро-
ваться в исходном состоянии:
угол наклона пильного диска может
изменяться в диапазоне от 0
о до 45 о .
Параллельный упор (для выполнения
продольных пропилов)
В качестве параллельного упора использу-
ется длинная профилированная рейка (39).
Для ее монтажа используется направляю-
щий профиль, предусмотренный с лицевой
стороны станка.
−
При распиловке с параллельным
упором профилированная рейка (39)
должна быть установлена парал-
лельно плоскости пильного диска и
зафиксирована рукояткой зажима
(40).
− Для крепления профилированной
рейки предусмотрены барашковые
гайки (41), после отвинчивания кото-
рых рейка может быть снята и уста-
новлена в перевернутом положении.
.
Низкая грань рейки:
−
для распиловки плоских загото-
вок;
− для пиления при наклонном по-
ложении пильного диска.
Высокая грань рейки:
−
для пиления высоких заготовок
(макс. 77 мм).
Указание:
Во избежание заклинивания заготовки при
пилении с применением параллельного
упора следует полностью переместить
параллельный упор вправо, после чего
настроить требуемую ширину резания.
Поперечный упор
.
Поперечный упор (43) проталкивается спе-
реди в прорезь, предусмотренную в столе
станка.
Для выполнения пропилов под углом попе-
речный упор может быть повернут на угол
до 60
о в обе стороны.
Для пиления под углами 45 о и 90 о преду-
смотрены соответствующие ограничители.
Для регулировки угла необходимо ослабить
рукоятку зажима (42) вращением против
часовой стрелки.
Опасность получения
травмы!
В процессе пиления с использованием
поперечного упора рукоятка зажима
должна быть затянута.
Профилированная рейка может быть пере-
мещена или снята после отвинчивания
гайки с накаткой (44).
Расширитель стола
Расширитель стола увеличивает площадь
опорной поверхности, обеспечивая надеж-
ное удержание заготовок больших разме-
ров.
.
