7. Закрепите пилу с помощью болтов или струбцин.

На месте установки пила должна устанавливать-
ся на верстаке. В опорах пилы имеются 4 отвер-
стия для болтов крепления (показаны стрелками
на рисунке). Если пила будет использоваться
только на одном рабочем месте, прочно привер-
ните пилу болтами к верстаку или специальной
подставке.


Установка качающегося защитного кожуха

Осторожно: Чтобы избежать повреждений пилы,
несчастного случая или удара электрическим током
при неожиданном включении пилы, подсоединяйте
пилу к электрической сети только после полного
окончания сборки и регулировки пилы. Вилку кабеля
электропитания пилы не включайте в розетку элек-
трической сети до тех пор, пока не будут закончены
все работы по сборке и регулировке пилы.

Указание: Из соображений удобства упаковки, ка-
чающийся защитный кожух поставляется не уста-
новленным на пилу.

1. Торцевая пила имеет рукоятку со стопором, что-

бы головку пилы можно было запереть в опу-
щенном положении. Для освобождения замка,
нажмите рукоятку вниз и извлеките стопор.

2. Отпустите храповой стопорящий механизм и

поднимите головку пилы вверх.

3. Ослабьте болт А и выверните совсем болт

В.

4. Болт C вместе с дистанционной втулкой снимите

с качающегося защитного кожуха.

5. Монтажный щиток стороной с разрезом введите

под головку болта А на качающемся защитном
кожухе. Убедитесь, что болт и дистанционная
втулка установлены на управляющий рычаг ка-
чающегося защитного кожуха. Затем монтажный
щиток поверните дальше до совпадения отвер-
стия в монтажном щитке с резьбовым отверсти-
ем

в

верхнем

кожухе

пильного

дис-

ка.

6. Вывернутый на этапе 3 болт В снова вверните.

После этого болты А и В туго затяните.

7. Снятый на этапе 4 болт C вместе с дистанцион-

ной втулкой установите на место и туго затяните.


Указание: Если качающийся защитный кожух уста-
новлен правильно, он должен автоматически откры-
ваться при опускании головки пилы и снова сдви-
гаться вниз при подъёме головки пилы.

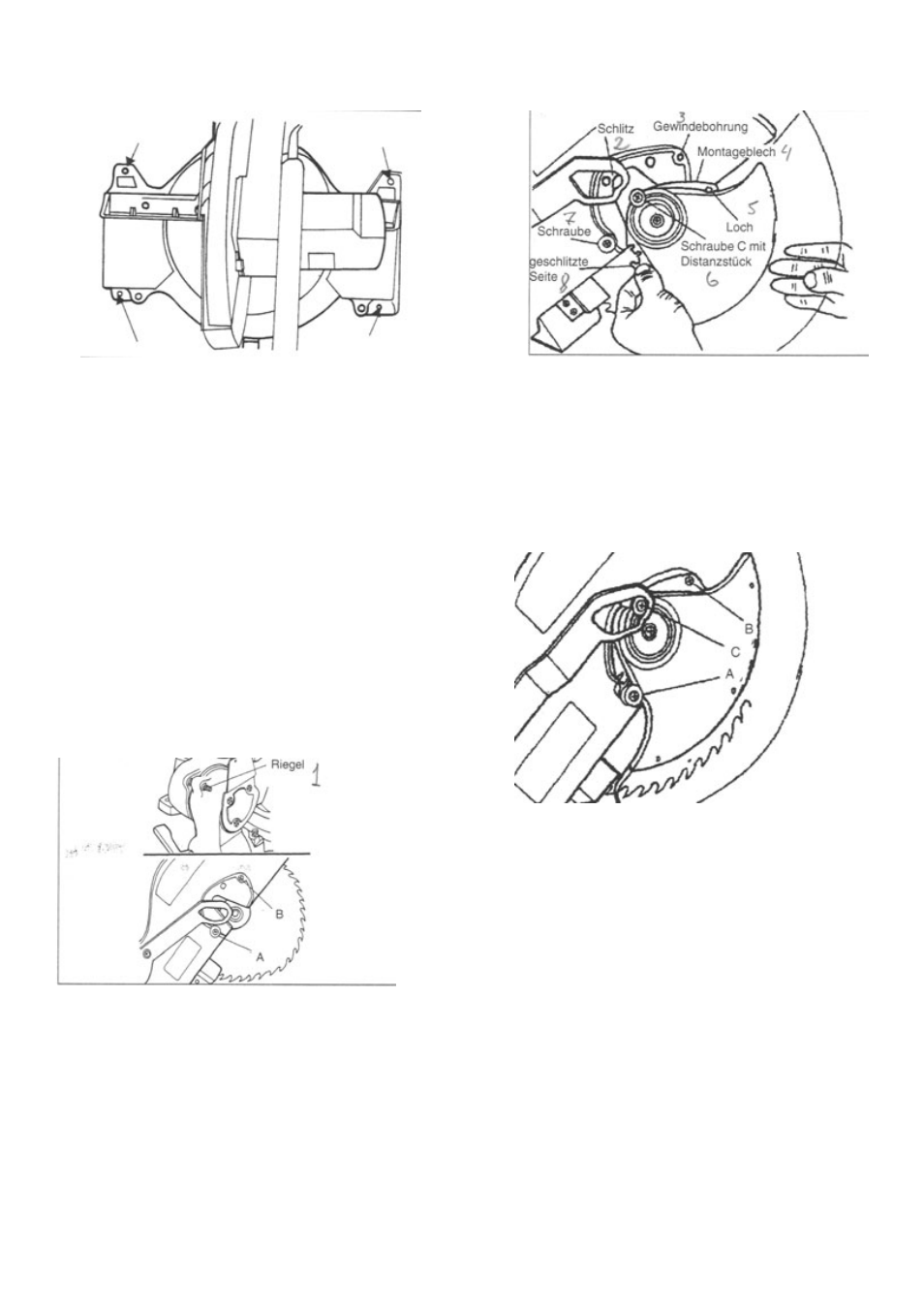

Цифрами на рисунках стр. 8 обозначены:
1. Стопор
2. Вырез
3. Резьбовое отверстие
4. Монтажный щиток
5. Отверстие
6. Болт C с дистанционной втулкой
7. Болт
8. Сторона с разрезом
