10
Регулировка наклона пильного диска относительно
рабочего стола
Указание: Торцевая пила на заводе перед отправ-
кой заказчику собирается, юстируется и испытыва-
ется. Все регулировки должны быть перепроверены
и при необходимости выполнены заново.
1. Проверьте положение рукоятки поворотного сто-
ла. Она должна находиться в положении 0°(90°).
Чтобы освободить замок поворотного стола, ру-
коятку поворотного стола поверните влево (про-
тив часовой стрелки) и отожмите вниз удержи-
вающую пружину.
2. Опустите вниз головку пилы и застопорите её в
этом положении. Используйте универсальный
угольник (без удлинительной планки) или другой
подходящий инструмент, чтобы проверить, стоит
ли пильный диск перпендикулярно поверхности
рабочего стола. При необходимости отъюстируй-
те положение головки пилы заново
a. Освободите стопор механизма установки на-
клона головки пилы.
b. Возьмитесь рукой за верхний кожух пильного
диска и потяните головку пилы как можно
дальше
вле-
во.
c. Освободите контрящую гайку болта правого
конечного упора и вращайте упорный болт
так, чтобы он полностью вошёл вниз.
d. Теперь снова возьмитесь рукой за верхний
кожух пильного диска и установите головку
пилы так, чтобы пильный диск был перпенди-
кулярен поверхности рабочего стола.
e. Туго затяните стопорный рычаг механизма
установки наклона головки пилы.
f. Рожковым гаечным ключом на 10 мм удержи-
вайте контрящую гайку. Вторым гаечным
рожковым ключом выверните установочный
болт настолько, чтобы он коснулся нижней
стороны упора.
g. Удерживая ключом установочный болт в этом
положении, туго затяните контрящую гайку.
3. Перепроверьте закреплённое положение указа-
теля угла наклона. Если необходимо, крестооб-
разной отвёрткой освободите указатель, устано-
вите его против отметки 0° угломерной шкалы и
снова туго затяните болт крепления.

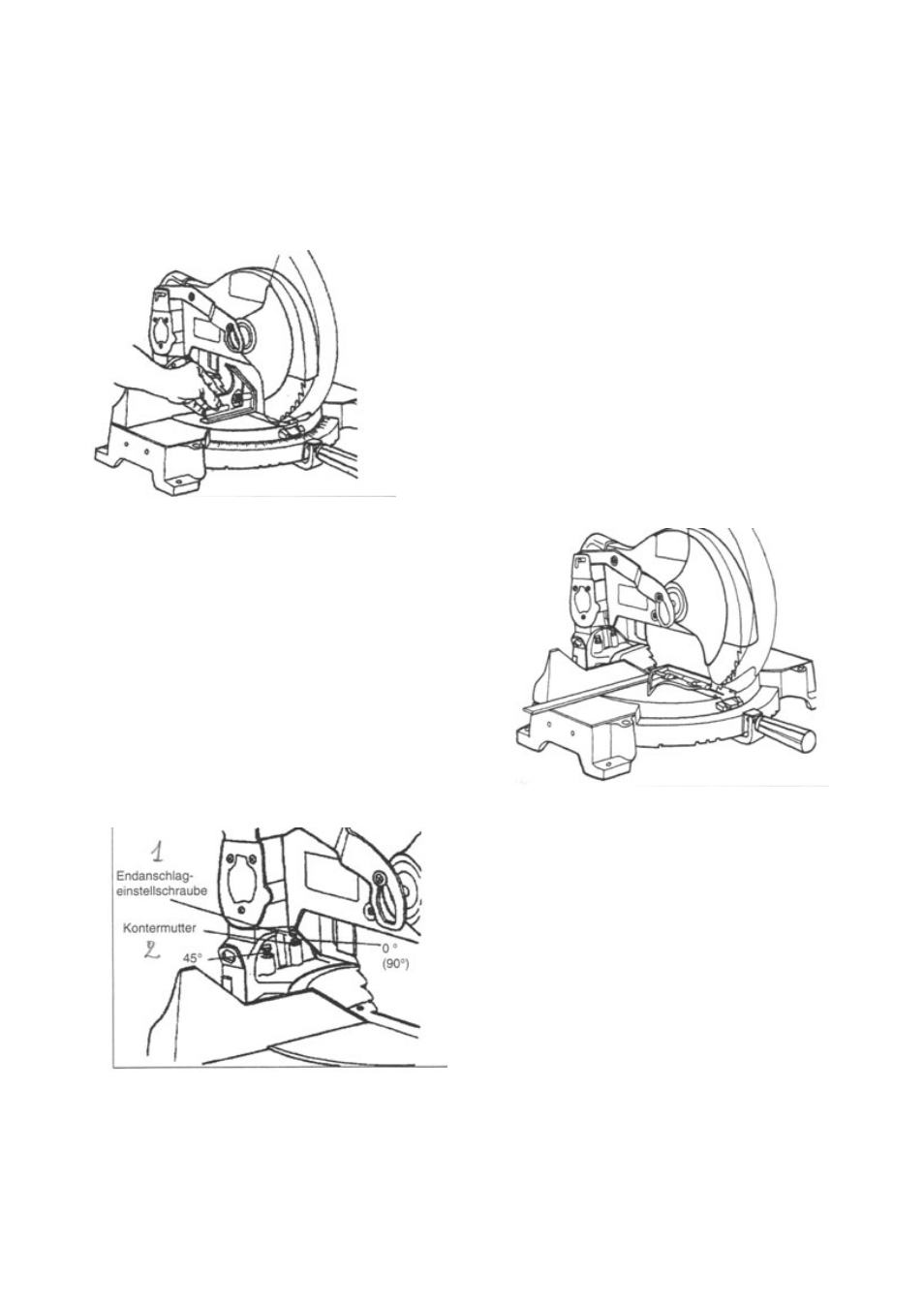

Цифрами на рисунке обозначены:
1. Установочный болт конечного положения голов-
ки пилы
2. Контрящая гайка
Регулировка углового положения пильного диска от-
носительно упора
1. С помощью универсального угольника проверь-
те, стоит ли пильный диск перпендикулярно упо-
ру. Уложите универсальный угольник так, как по-
казано на рисунке, удлинительной планкой к упо-
ру и головкой к пильному диску. При этом обра-
тите внимание на то, чтобы головка универсаль-
ного угольника не касалась зубьев, а касалась
лишь тела пильного диска.
2. Если пильный диск не прилегает по всей длине к
универсальному угольнику, отъюстируйте пиль-
ный диск следующим образом:
a. Отверните на половину оборота рукоятку по-
воротного стола.
Застопорите головку пилы в самом нижнем
положении.
Указание: Для последующей регулировки торцевую
пилу необходимо снять с верстака или специальной
подставки.
Внимание: Чтобы при этом пила не опрокинулась,
удерживайте её одной рукой на рабочем столе, а
