вать положение удлинителя стола.
9. Повторите шаги 1 - 8 со вторым удлинителем
стола на другой стороне машины. При этом шаг 4
не требуется, поскольку второй упорный рейтер в
комплект
поставки не вхо-
дит.
10. Установите пилу в рабочее положение.
11. Рядом с двумя передними монтажными отвер-
стиями диаметром 9,5 мм находится отверстие
диаметром 16 мм, которое можно использовать
для установки устройства закрепления обраба-
тываемой заготовки.
12. Вставьте 16-миллиметровый вал устройства за-
крепления обрабатываемой заготовки в отвер-
стие диаметром 16 мм так, чтобы направляющая
этого устройства находилась снаружи рабочего
стола пилы.
13. Щиток упора для обработки коротких заготовок
уложите на рабочий стол и рейтер упора и закре-
пите на рейтере упора винтом с барашковой го-
ловкой.
Замена пильного диска
Осторожно: Из-за опасности несчастного случая
при выбросе заготовки или фрагмента разрушивше-
гося пильного диска необходимо использовать
только пильные диски диаметром 210 мм.
Указание: Для избежания несчастных случаев при
неожиданном пуске пилы, перед началом работ по
настройке или техническому обслуживанию пилы
выньте вилку кабеля электропитания пилы из ро-
зетки электрической сети.
1. Выньте вилку кабеля электропитания пилы из
розетки электрической сети.
2. Крестообразной отвёрткой ослабьте винт (А) и
удалите винт (В), которым укреплён монтажный
щиток качающегося защитного кожуха.
3. Приподнимите качающийся защитный кожух и
сдвиньте его назад до того положения, чтобы
стал доступен фланцевый болт.
Указание: Обратите внимание на последователь-
ность демонтажа деталей, чтобы облегчить их
правильную установку при последующей сборке.
Для этого см. также следующий рисунок. Перед
установкой нового пильного диска очистите рабо-
чую поверхность нажимного фланца диска.

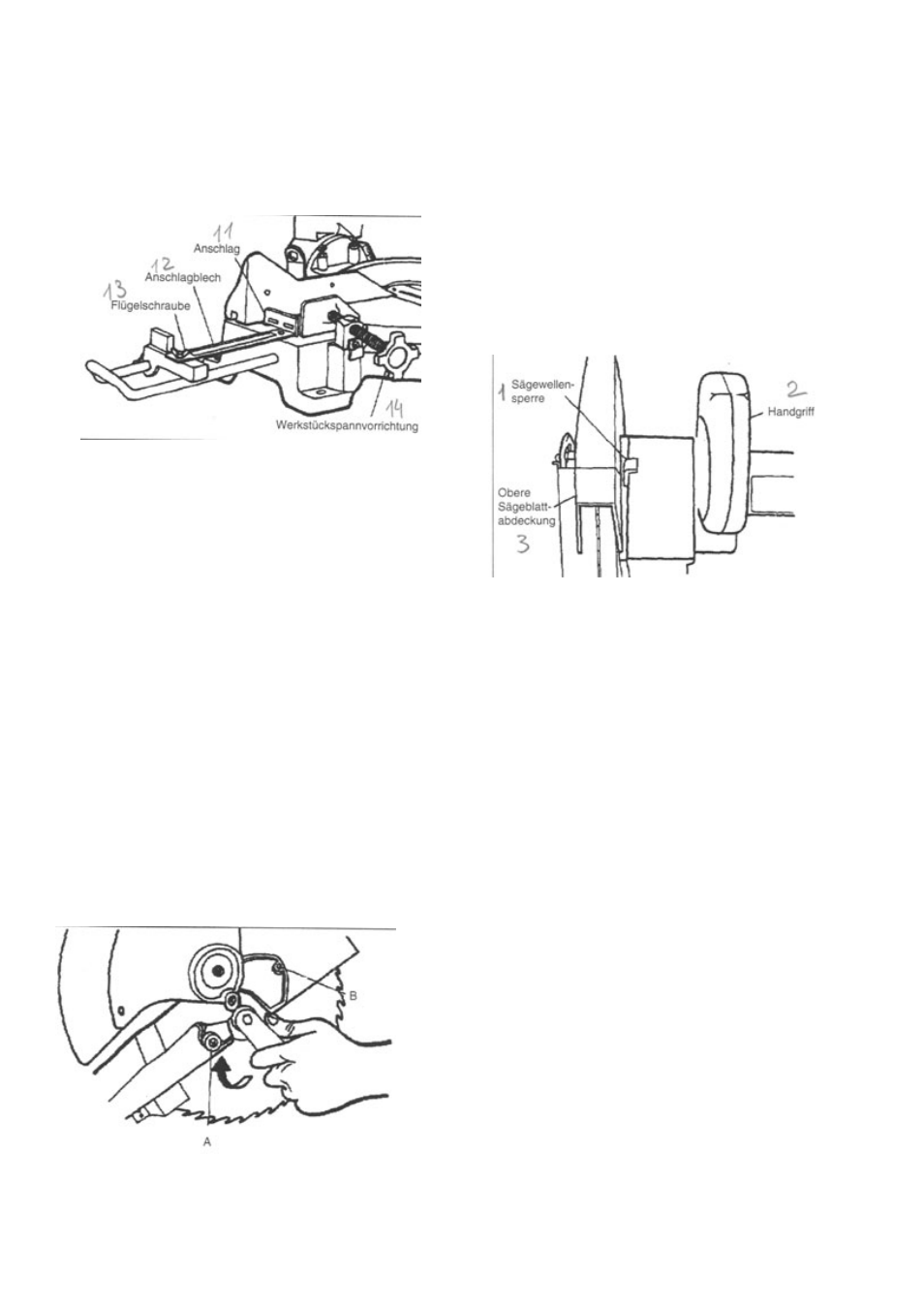

Цифрами на рисунках стр. 11 обозначены:
1. Рейтер упора
2. Удлинитель рабочего стола
3. Рейтер упора
4. Болт с барашковой головкой
5. Удлинитель рабочего стола
6. Болт с барашковой головкой
7. Болт с плоской головкой
8. Передняя сторона рабочего стола пилы
9. Зажим
10. Отверстие диаметром 13 мм
11. Упор
12. Щиток упора
13. Болт с барашковой головкой
14. Устройство для закрепления обрабатываемой
заготовки
Стр. 12
4. Наложите гаечный ключ на головку фланцевого
болта и надавите на стопор вала пильного диска.
Одной рукой крепко удерживайте стопор вала
пильного диска (между верхним кожухом пильно-
го диска и управляющей рукояткой), а второй ру-
кой поверните ключом фланцевый болт по часо-
вой стрелке (Левая резьба!). Максимум после
одного оборота болта стопор вала введите в ка-
нав-
ку.
