11
второй рукой отворачивайте болты.
b. Уложите пилу на достаточно большой и
прочный рабочий стол и опрокиньте её на
бок таким образом, чтобы получить доступ к
нижней поверхности рабочего стола пилы.
Штифтовым ключом на 6 мм ослабьте оба
стопорных болта рычага запирающего уст-
ройства поворотного стола.
c. Снова поставьте пилу в рабочее положение.
Проверьте, достаточно ли свободен рычаг
запирающего устройства поворотного стола.
Не освобождайте удерживающую пружину.
d. За рукоятку головки пилы поверните пово-
ротный стол в такое положение, чтобы пиль-
ный диск по всей длине прилегал к стороне
универсального угольника, учтите при этом
разводку зубьев. Если регулировка законче-
на, туго затяните рукоятку поворотного сто-
ла пилы.
e. Снова уложите пилу на бок и туго затяните
оба стопорных болта рычага запирающего
устройства поворотного стола.
f. Ещё раз проверьте регулировку и при необ-
ходимости повторите ещё раз.
Стр. 10
Регулировка указателя угла косого разреза
1. Ослабьте винт с крестообразным шлицем, удер-
живающий указатель угла косого разреза. Уста-
новите указатель точно против нулевого деления
шкалы и снова туго затяните удерживающий винт
с крестообразным шлицем.
Регулировка подшипника оси вращения головки пи-
лы
Указание: Эта регулировка выполняется на заводе и
при обычных условиях эксплуатации регулировки
пользователем не требуется.
1. Головка пилы должна самостоятельно возвра-
щаться в верхнее положение покоя. Если этого
не происходит или в подшипнике имеется значи-
тельный люфт, то в этом случае требуется сле-
дующая
регулиров-
ка:

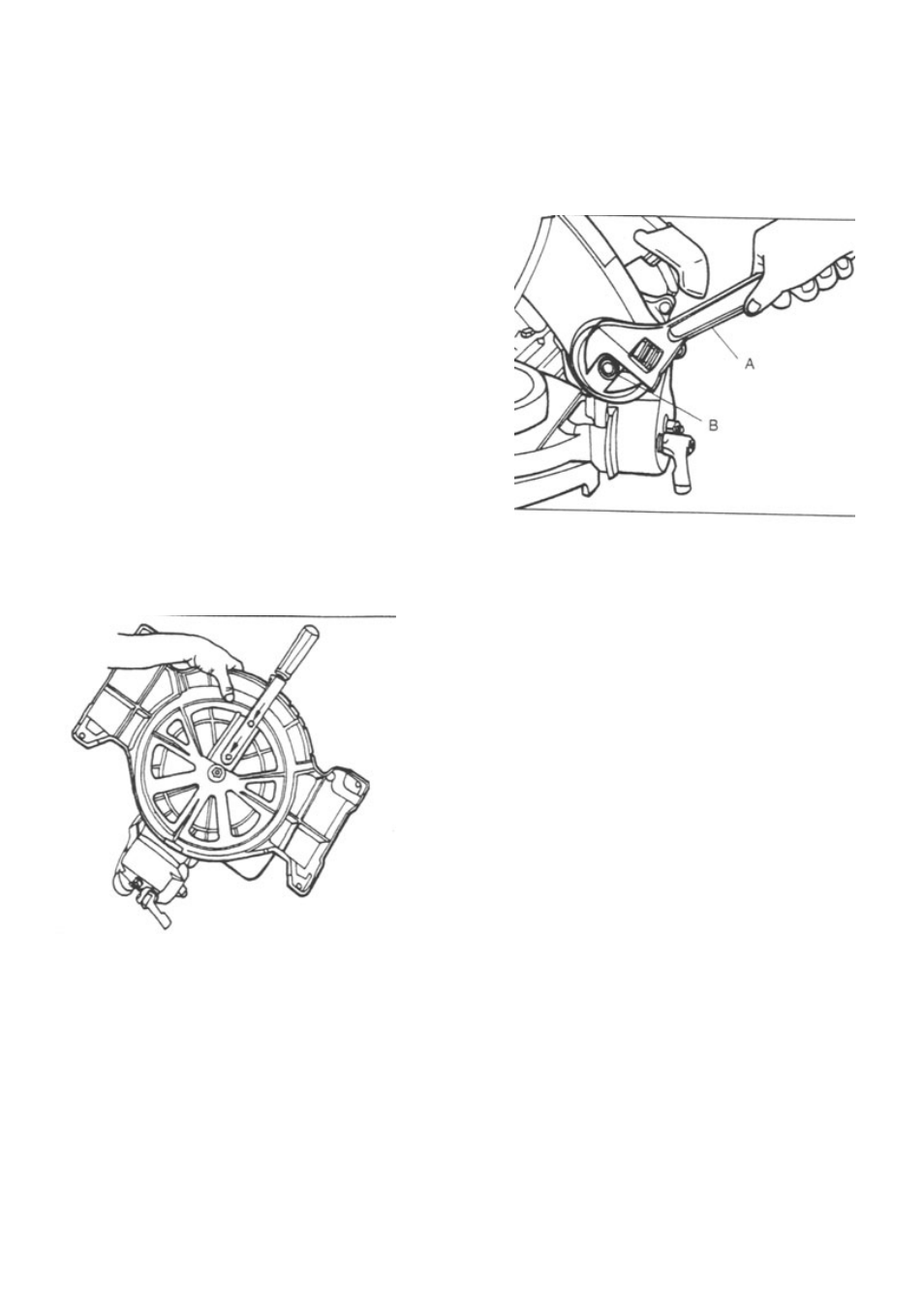

a. Освободите самоконтрящуюся гайку (В) ши-
па оси гаечным ключом А на 24 мм.
b. Проверьте, поднимается ли головка пилы
самостоятельно в положение покоя. Убеди-
тесь, что она поднимается из любого поло-
жения, в том числе из наклонного после на-
клонного разреза, и что в подшипнике оси
нет значительного люфта. Если головка пи-
лы не поднимается самостоятельно в верх-
нее положение покоя, пилу необходимо ре-
монтировать в специализированной мастер-
ской.
Регулировка оси наклона головки пилы
1. После освобождения стопорящей рукоятки го-
ловка пилы должна легко наклоняться влево. Ес-
ли наклон осуществляется с трудом или в оси на-
клона имеется существенный люфт, проведите
юстировку
следующим обра-
зом:
