Инструкция по эксплуатации Metabo KS 250
Страница 12
12
a. Освободите стопорящую рукоятку (С).
b. Освободите самоконтрящуюся гайку (D) оси
наклона с помощью гаечного ключа на 19 мм,
или затяните эту гайку потуже, если имеется
люфт.
c. Снова проверьте лёгкость наклона головки
пилы. В случае необходимости, повторите
регулировку.

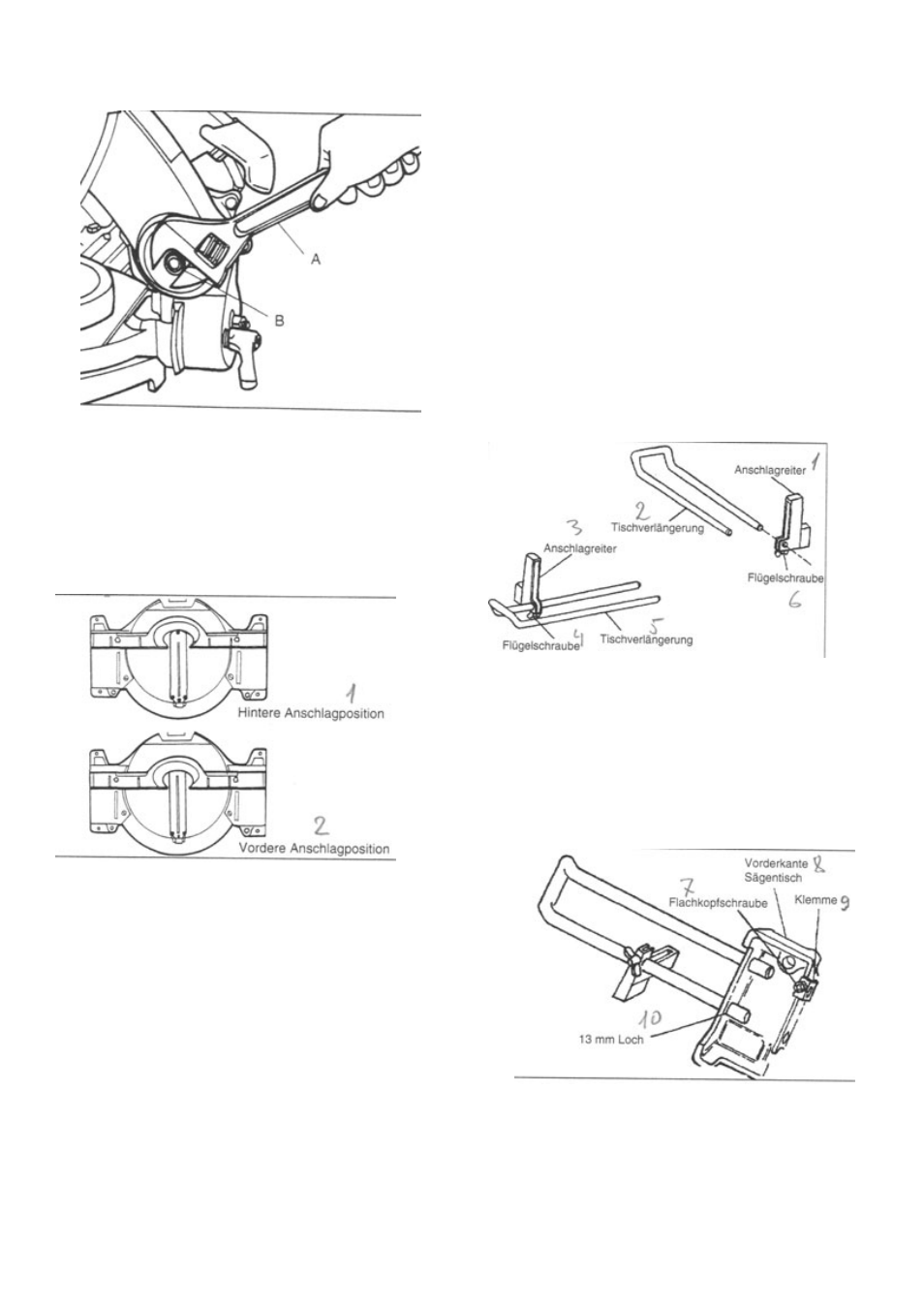

Положения упора
Эта торцевая пила имеет два различных положения
упора. Переднее положение предназначается для
выполнения на заготовках стандартного размера 2 х
4 дюйма (1 дюйм равен 25, 4 мм - прим. перев.) по-
перечных и косых разрезов. При установке упора в
заднее положение возможно выполнение попереч-
ных, косых и наклонных разрезов на балках разме-
ром до 2 х 6 дюймов.
Стол машины с двух сторон поворотного стола име-
ет по два отверстия для крепления упора. Чтобы пе-
реставить упор, удалите болты крепления упора, ус-
тановите упор в другое положение и снова установи-
те болты крепления.
Переключатель EIN/AUS (Включено/Выключено)
Чтобы исключить возможность случайного включе-
ния, переключатель имеет запирающее устройство.
Для пуска машины необходимо нажать на кнопку,
освобождающую запирающее устройство, и после
этого нажать на кнопку EIN (Включено). При осво-
бождении кнопки EIN машина автоматически вы-
ключается.
Установка удлинителя рабочего стола и устройства
закрепления заготовки
1. Установите пильный диск перпендикулярно упо-
ру.
2. Установите головку пилы в транспортное поло-
жение и застопорите её.
Стр. 11
Указание: Удлинитель рабочего стола с установлен-
ным на нём упорным рейтером можно смонтировать
с левой или с правой стороны рабочего стола пилы.
3. Уложите пилу на заднюю поверхность, чтобы
получить доступ к нижней стороне стола.
4. Сдвиньте упорный рейтер на заднюю штангу уд-
линителя стола.
5. Вставьте
удлинитель
стола
в
оба 13-
миллиметровых отверстия на внешней стороне
рабочего стола.
6. Вставьте зажимы над отверстиями, которые
имеются в поперечной стенке внутри стола
маши-
ны.
7. Теперь продвиньте удлинитель стола через от-
верстия в поперечной стенке. Убедитесь, что
штанги удлинителя стола полностью вошли в от-
верстия стенки.
8. Туго затяните болты зажимов, чтобы зафиксиро-
