17
Некоторые процессы требуют применения вспомога-
тельного упора, который удерживает заготовку непо-
средственно на обрезной кромке, например, для то-
го, чтобы устранить вырывы пильным диском мате-
риала заготовки из обрезной кромки или выбрасыва-
ние небольших обрезков через щель в основном
упоре. Вспомогательный упор изготавливается из
древесины (примерные размеры: 13 мм ширина, 8
см высота и 50 см длина) и устанавливается на ос-
новном упоре. Для этой цели на основном упоре
имеются крепёжные отверстия.
При первом разрезе вспомогательный упор пильным
диском разрезается надвое. Этот упор должен ис-
пользоваться только для прямых поперечных разре-
зов. Перед выполнением косых и наклонных разре-
зов или разрезов с двойным наклоном вспомога-
тельный упор необходимо снять.

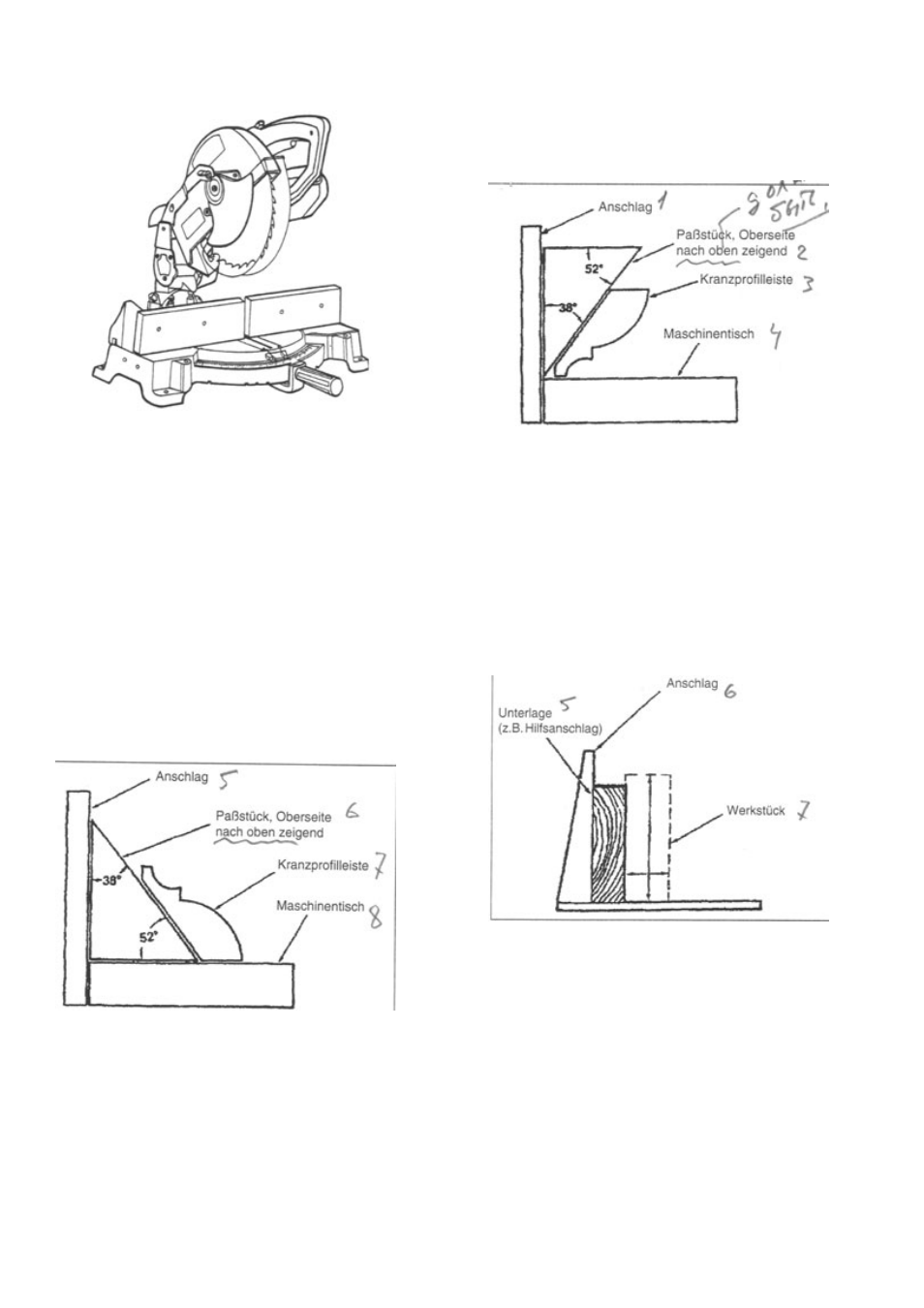

Вспомогательные бруски для резки профилирован-
ных реек карнизов
Плоские поверхности профилированных реек карни-
зов чаще всего имеют углы наклона 38 и 52°. Эти
углы необходимо выдержать при изготовлении
вспомогательных брусков. Приведенные ниже иллю-
страции показывают два метода использования
вспомогательных брусков для резки профилирован-
ных реек карнизов.
Если вспомогательный брусок прижат к упору и уло-
жен верхней стороной вверх, верхний край профи-
лированной рейки карниза должен быть направлен
вниз, к поверхности рабочего стола (см. рисунок).
Стр. 15
Если вспомогательный брусок, наоборот, прижат к
упору и уложен верхней стороной вниз, верхний край
профилированной рейки карниза должен быть на-
правлен вверх (см. рисунок).
Изготовьте два вспомогательных бруска, длиной по
25 см каждый. Укрепите бруски на основном упоре
машины. Если окажется необходимым установить
вспомогательные бруски наоборот, верхней сторо-
ной вверх, то для установки брусков следует про-
сверлить новые крепёжные отверстия в основном
упоре.
Вертикальные косые разрезы
Для выполнения косого разреза прижатой к основ-
ному упору заготовки, установленной на узкую сто-
рону, необходимо использовать дополнительную
подкладку, такую, например, как описанный выше
вспомогательный упор. Основной упор машины при
этом должен быть установлен в переднее положе-
ние.
Указания по выполнению разрезов с двойным на-
клоном
