Модуль дисплея
3A1668C
21
Модуль дисплея
Дисплей
Отображает графическую и текстовую информацию
об операциях настройки и распыления. При поставке
с производства подсветка экрана включена
и настроена на постоянный режим работы.
Пользователь может установить время в минутах,
по истечении которого подсветка гаснет, если экран
в это время был неактивен. См. раздел Экран 20
(Настройка 3), стр. 42. Нажмите любую кнопку,
чтобы восстановить подсветку.
ПРИМЕЧАНИЕ. Модуль дисплея и монтажный
кронштейн для него можно снять с крышки
распределительного ящика и установить
в другом месте при желании.
Кнопки можно использовать для ввода числовых
данных, выбора экранов настройки, навигации
по экрану, прокрутке экранов и выбора
настроечных значений.

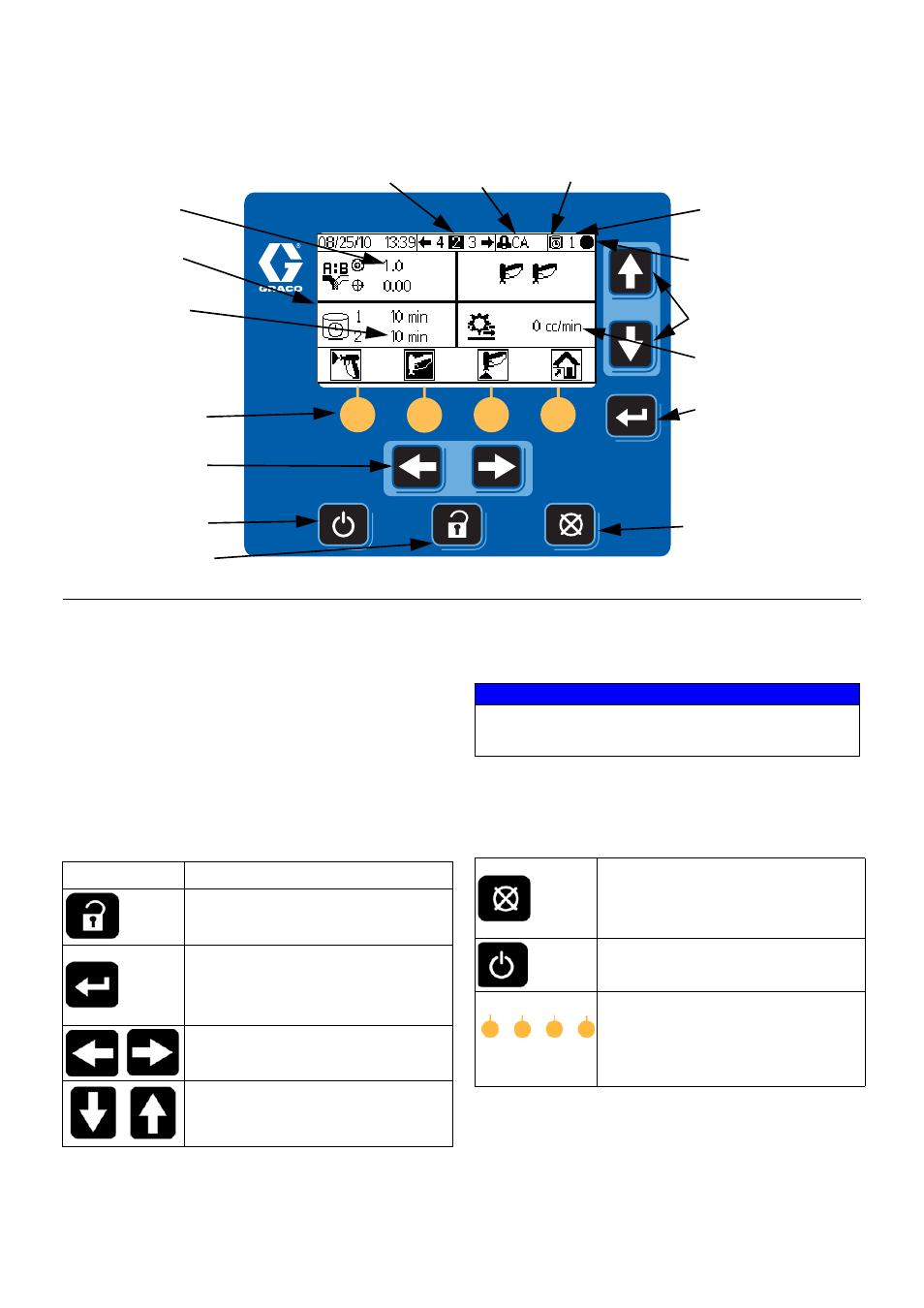

Р
ИС
. 10. Модуль дисплея
Многофункцион
альные кнопки
ЖК-дисплей
Кнопки навигации
Кнопка сброса ошибки
Кнопки навигации
Кнопка ввода
Кнопка настройки
Кнопка режима
Индикатор отсчета срока хранения
Активный набор
параметров
Режим эксплуатации;
кнопку см. на Р
ti16319a
Номер экрана
Код ошибки
Соотношение
смешивания
Таймеры срока
хранения
Скорость потока
ожидания
УВЕДОМЛЕНИЕ
Во избежание повреждения многофункциональных
кнопок не нажимайте их ногтями или острыми
предметами, такими как ручки и пластиковые карты.
Кнопка
Функция
Настройка. Нажмите для входа или
выхода из режима настройки.
Ввод. Нажмите для выбора поля,
значение которого необходимо
изменить, выбора значения, а также
сохранения выбранного или
введенного значения.
Стрелки влево и вправо.
Используйте для перемещения
между экранами.
Стрелки вверх и вниз. Используйте
для перемещения между полями на
экране, пунктами раскрывающегося
меню и цифрами настраиваемого поля.
Сброс ошибки. Используйте
для сброса аварийного сигнала,
чтобы устранить причину его
срабатывания. Также используйте
для отмены ввода данных в поле.
Режим ожидания. Останавливает
текущую операцию и переводит
систему в режим ожидания.
Многофункциональные кнопки.
Нажмите для выбора какого-либо
экрана или операции, обозначение
которой расположено на дисплее
непосредственно над каждой
из кнопок.
