Установка
18
3A1668C
Электрическая часть
Подсоединение к источнику питания
(только искроопасные модели)
Укройте все кабели, проложенные в камере
распыления и зонах движения людей и механизмов,
во избежание их повреждения от краски,
растворителя и при движении.
Параметры источника питания для ProMix 2KE:
85—250 В пер. тока, 50/60 Гц входная мощность, потр.
ток максимум 2 А. Цепь источника питания должна
быть защищена предохранителем на 15 А максимум.
Не поставляется в комплекте с системой:
•
Силовой кабель, соответствующий конфигурации
вашей местной электросети. Требуется силовой
кабель диаметра 1,6—3,2 мм (8—14 AWG).
•
Диаметр входного канала для кабелей подачи
питания 22,4 мм (0,88 дюймов). К нему можно
подсоединить фитинг или кабелепровод
разгрузки натяжения кабеля для перегородки.
1.
Убедитесь в том, что электропитание на главной
панели отключено. Откройте крышку блока
управления.
2.
Подсоедините силовой кабель к клеммной
колодке (см. Р
. 6).
3.
Установите крышку блока управления на место.
Восстановите подачу питания.
4.
Следуйте инструкциям раздела Заземление,
стр. 19.
Вся электропроводка должна прокладываться
квалифицированным электриком с соблюдением
всех местных нормативов и правил.
Р
ИС

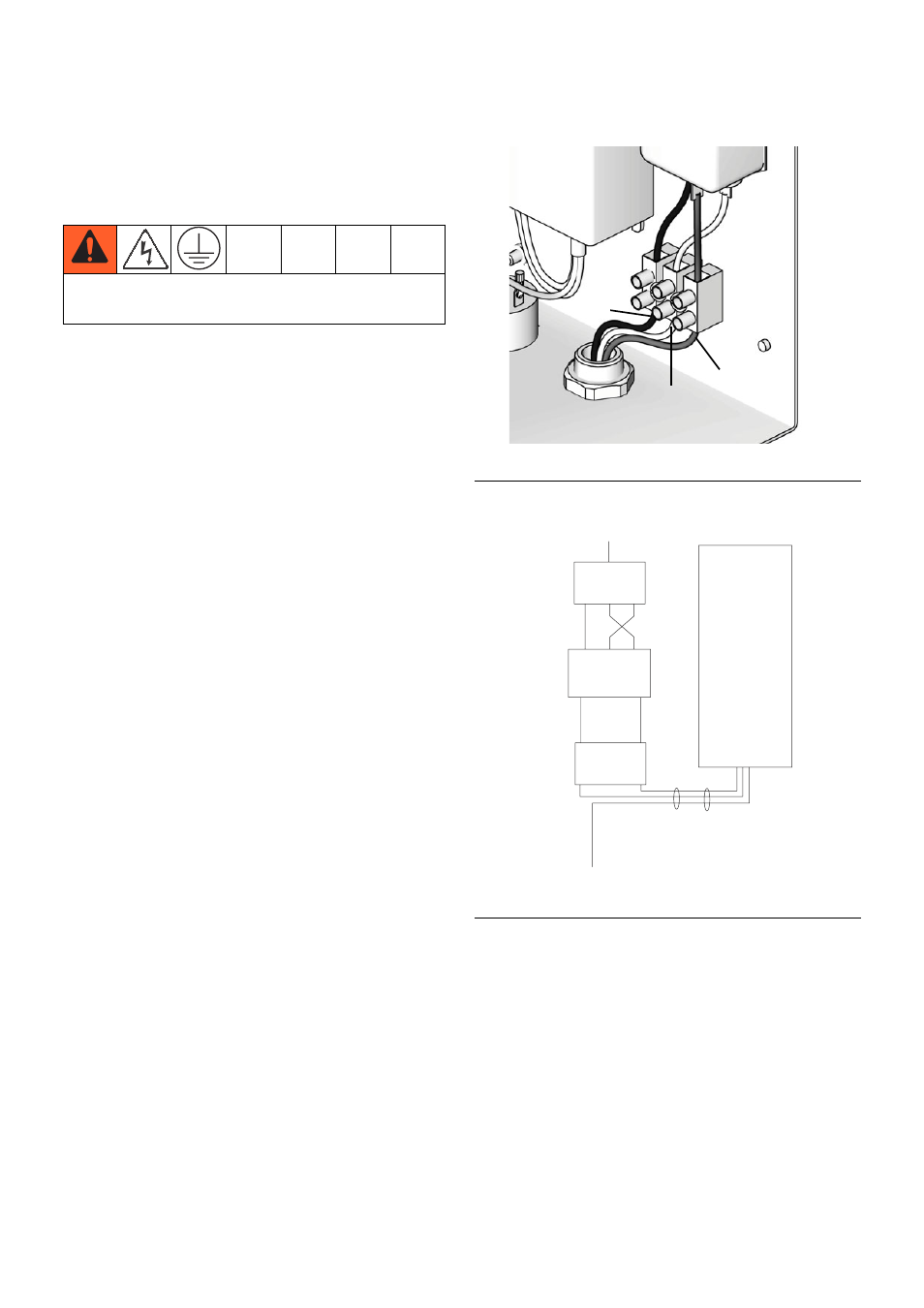

. 6. Электрическое соединение блока
управления
Р
ИС
. 7. Электросхема
ti16391a
Земля
Ноль
Фаза
LINE POWER
FILTER
POWER
SUPPLY
TERMINAL
BLOCK
SWITCH
ROCKER
1A
1
2A
2
L N GRND
L GRND N
L N
