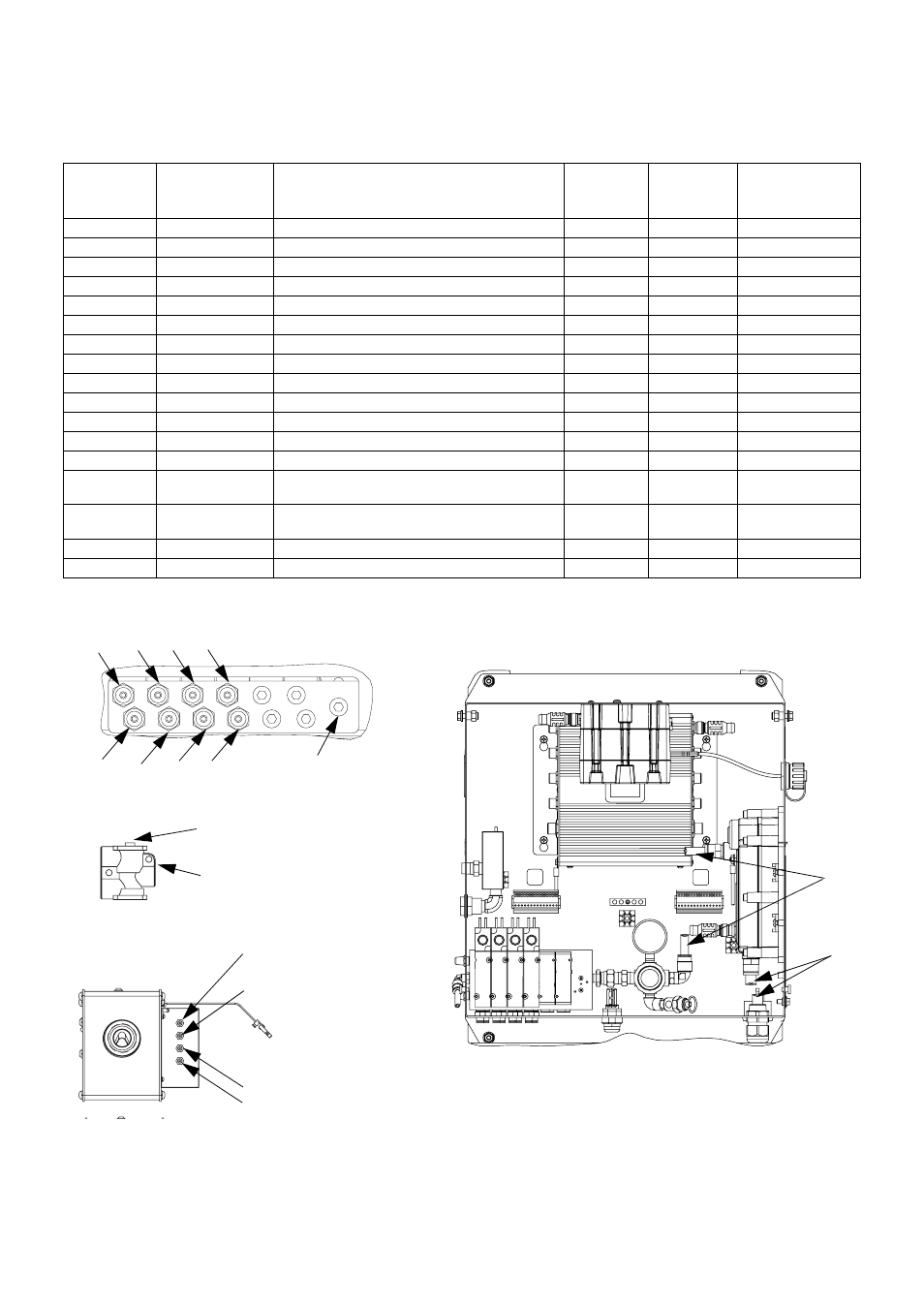

Схемы прокладки труб

*

Только для искробезопасных моделей.

Тип

Цвет

Описание

Начальна
я точка

Конечная
точка

Наружный
диаметр трубы
мм (дюймы)

Воздух

Зеленый

Клапан подачи растворителя A открыт

1G

1G

4,0 (0,156)

Воздух

Зеленый

Дозировочный клапан A открыт

2G

2G

4,0 (0,156)

Воздух

Зеленый

Клапан подачи растворителя B открыт

3G

3G

4,0 (0,156)

Воздух

Зеленый

Дозировочный клапан B открыт

4G

4G

4,0 (0,156)

Воздух

Красный

Клапан подачи растворителя A закрыт

1R

1R

4,0 (0,156)

Воздух

Красный

Дозировочный клапан A закрыт

2R

2R

4,0 (0,156)

Воздух

Красный

Клапан подачи растворителя B закрыт

3R

3R

4,0 (0,156)

Воздух

Красный

Дозировочный клапан B закрыт

4R

4R

4,0 (0,156)

Воздух

Естественный

Подача воздуха на модуль соленоидов

A1

A1

6,3 (0,25)

Воздух

Естественный

От пневморегулятора на насос B

A2

A2

9,5 (0,375)

Воздух

Естественный

От пневморегулятора на насос A

A3

A3

9,5 (0,375)

Жидкость

----

От насоса B на клапанный блок B

A4

A4

-----

Жидкость

----

От насоса A на клапанный блок A

A5

A5

-----

Жидкость

----

От клапанного блока A на
смесительный коллектор

A6

A6

-----

Жидкость

----

От клапанного блока B на
смесительный коллектор

A7

A7

-----

Воздух

Естественный

От пневморегулятора на генератор*

A8

A8

9,5 (0,375)

Воздух

Черный

Отводящий воздухопровод генератора* A9

A9

12,7 (0,5)

GFB1-A

GFB1-C

GFB1-S

GFB1-S

ATOM-1

1R

2R

3R

4R

1G

2G

3G

4G

GFB1-C

A8*

A9*

*

Искробезопасные модели

ti16771a

ti13863a

ti13861a

ti16770a

GFB1-P
(линия подачи
сжатого воздуха)
