Установка
14 3A1668C
Воздушные соединения
См. раздел Схема пневматики системы на стр. 62
(опасная зона) или стр. 63 (безопасная зона).
1.
Затяните все соединения линий подачи воздуха
и жидкости системы ProMix 2KE, т. к. при
транспортировке они могли разболтаться.
2. Подсоедините главную линию подачи воздуха
к главному впускному отверстию для воздуха.
Данная линия подает воздух на соленоиды,
клапаны и насосы. См. Р
ИС . 3.
3. Для каждого пистолета системы подсоедините
отдельный чистый воздухопровод к впускному
отверстию реле потока воздуха. Данный
воздухопровод снабжает пистолет распыляющим
воздухом. Реле обнаруживает поток подаваемого
на пистолет воздуха и передает на контроллер
сигнал при нажатии спуска пистолета.
Подача жидкости
Требования
Доступны различные модели ProMix 2KE: для
управления системами без использования воздуха
(высокого давления, только насосы на 50 куб. см),
воздухораспыления или с пневмоуправлением
с производительностью до 3 800 куб. см/мин.
• Могут быть использованы резервуары подачи
жидкости высокого давления, подающие
насосы или циркуляционные системы.
• Подача материалов может осуществляться
из собственных оригинальных контейнеров
или из центрального рециркуляционного
трубопровода для краски.
ПРИМЕЧАНИЕ. Подача жидкости должна
осуществляться без резких перепадов давления,
которые обычно происходят при изменении частоты
хода поршня насоса. При необходимости установите
регуляторы давления или уравнительный резервуар
на впускные отверстия для жидкости ProMix 2KE,
чтобы погасить пульсацию. Обратитесь к дистрибьютору
Graco за дополнительной информацией.
Соединения линий подачи жидкости
1. См. Р ИС . 5, стр. 15. Подсоедините линию подачи
растворителя к впускным отверстиям клапана
подачи растворителя (1/4 npt (внутр.), SVA è SVB).
2. Подсоедините линию(и) подачи компонента A
к впускному отверстию дозировочного клапана
компонента A (DVA).
ПРИМЕЧАНИЕ. Только для систем
рециркуляции краски
• Если вы используете рециркуляцию краски,
задействуйте стандартное впускное отверстие
дозировочного клапана A или дозировочного
клапана B. Снимите заглушку прямо напротив
этого отверстия на дозировочном клапане, чтобы
открыть выпускное отверстие для рециркуляции.
См. Р
ИС . 5.
3. Подсоедините линию подачи компонента
B к впускному отверстию дозировочного
клапана компонента B (DVB).
4. Подсоедините линию подачи жидкости на
пистолет к выпускному отверстию смесительного
коллектора (MM) и впускному отверстию для
жидкости пистолета.

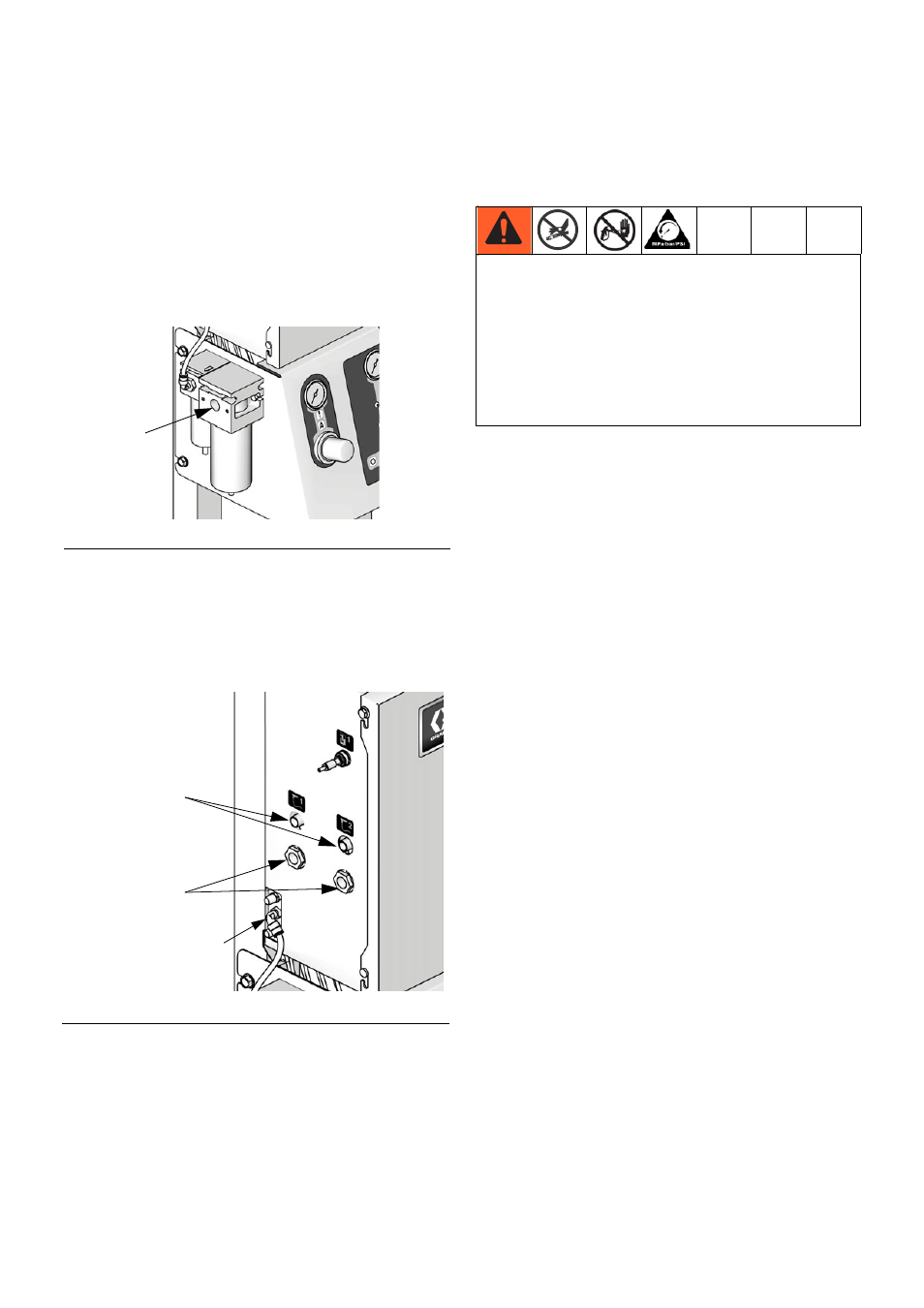

Р ИС . 3. Впускное отверстие подачи воздуха
Р ИС . 4. Подсоединение распыляющего воздуха
Главное
впускное
отверстие
для
воздуха
ti15708a
Впускные
отверстия для
распыляющего
воздуха
Выпускные
отверстия для
распыляющего
воздуха
ti15709a
Впускное отверстие
подачи воздуха
на модуль
соленоидов
• Для различных компонентов системы допустимое
значение рабочего давления может отличаться.
Не превышайте наименьшего среди всех компонентов
значения. См. идентификационный ярлык.
• Для снижения риска получения травмы, в том
числе попадания жидкости под кожу, необходимо
установить запорный клапан между каждой
из линий подачи жидкости и смесительным
коллектором. С помощью клапанов отключайте
подачу жидкости при проведении мероприятий
по уходу и обслуживании.
