Установка
3A1668C
15
Р
ИС

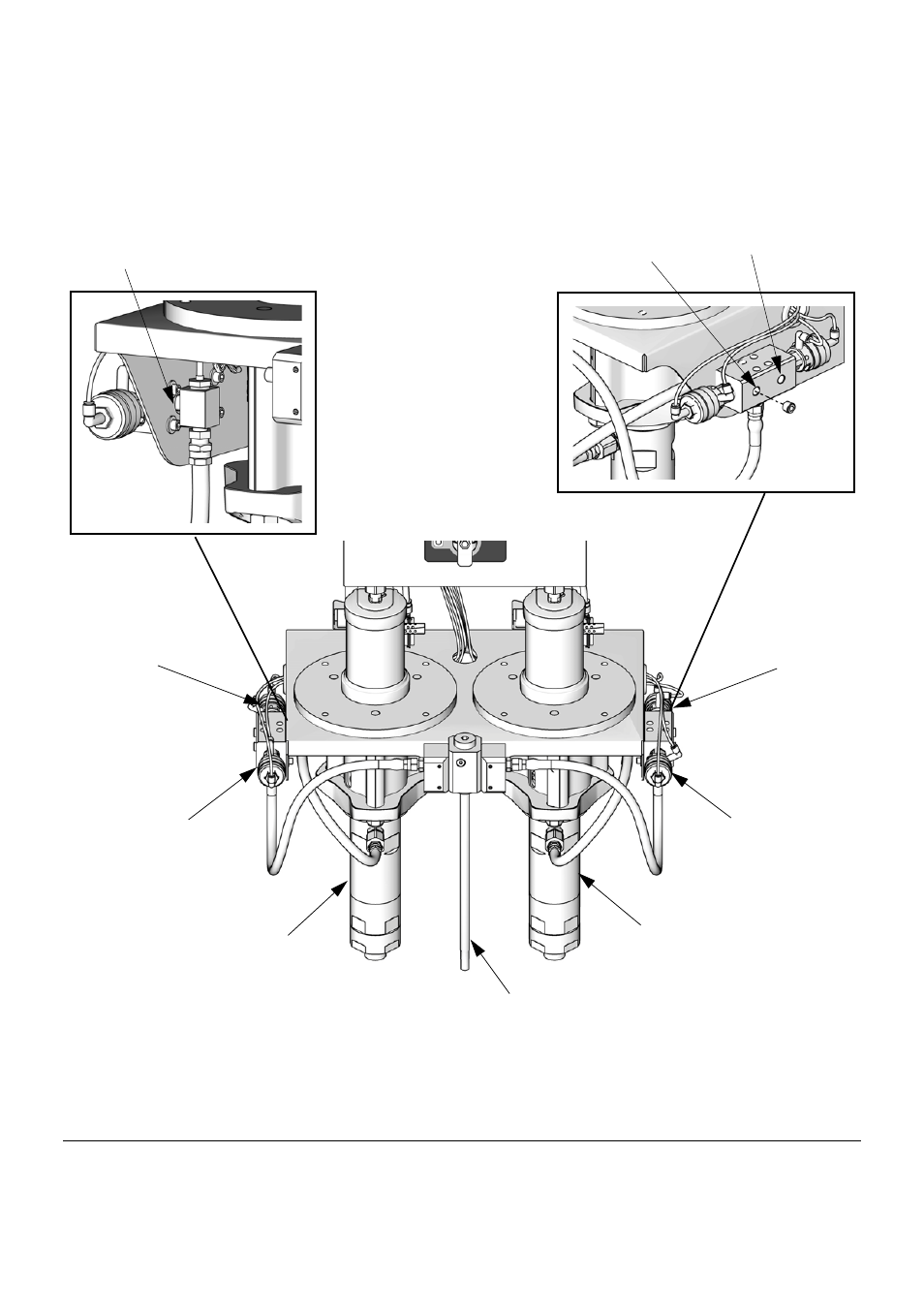

. 5. Соединения линий подачи жидкости
ti15697a
Обозначения:
PA
Насос компонента A
DVA Дозировочный клапан компонента A
SVA Клапан подачи растворителя A
PB
Насос компонента B
DVB Дозировочный клапан компонента B
SVB Клапан подачи растворителя B
MM
Смесительный коллектор
SVB
DVB
SVA
DVA
MM
PA
PB
Снимите заглушку;
выпускное отверстие
для рециркуляции
Впускное
отверстие для
растворителя
Впускное отверстие
компонента
ti16754a
ti16755a
