Установка – Инструкция по эксплуатации Graco Triton 308
Страница 9
309303
9
Установка
КЛЮЧ
A
Насос TRITON 308
B
Главный воздушный клапан
стравливающего типа
(необходим для насоса)
C
Линия подачи воздуха
D
Фильтр линии подачи воздуха
E
Запорный клапан линии подачи воздуха
F
Регулятор подачи воздуха насоса
G
Регулятор подачи воздуха пистолета
(используется только в системах
распыления)
H
Регулятор давления жидкости
(используется только в системах
распыления)
J
Клапан опорожнения/циркуляции
K
Дренажная трубка
L
Трубка всасывания
M
Вход подачи жидкости насоса
N
Выход жидкости из насоса
P
Шланг жидкости (показан подключенным
к пистолету в системе распыления)
R
Шланг подачи воздуха пистолета
(используется только в системах
распыления)
S
Распылительный пистолет (используется
только в системах распыления)
T
Вход подачи воздуха насоса
U
Мешалка (используется только в системах
распыления)
V
Быстроразъемное соединение
трубопровода для воздуха
Y
Провод заземления
ti1007a

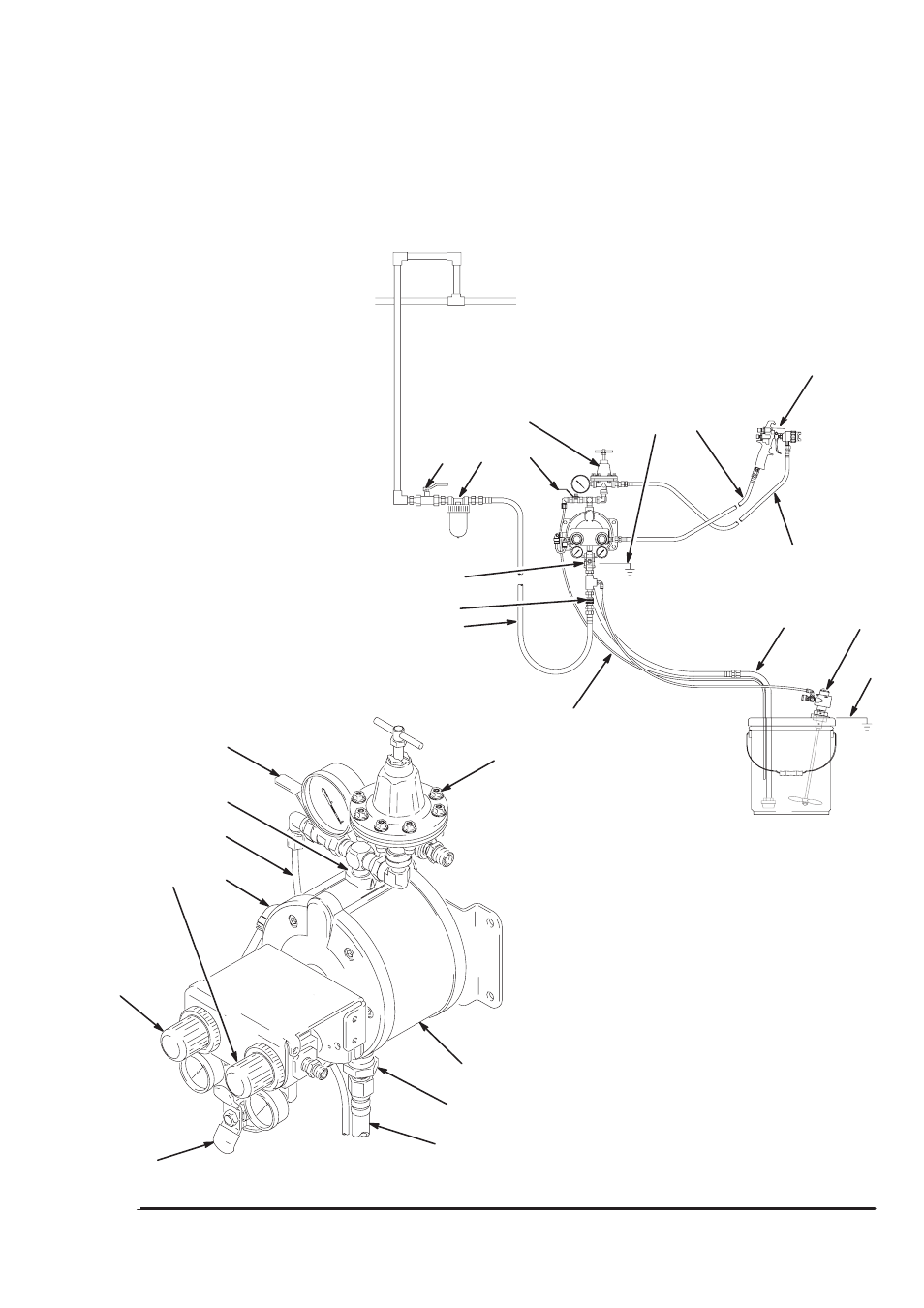

Ðèñ. 2
A
P
Показана система распыления большого объема и низкого давления,
устанавливаемая на стене
S
R
C
D
E
Y
B
H
J
K
L
V
M
N
T
U
Y
B
F
G
K
J
H
L
ti1020a
