Обслуживание
Ремонт диафрагмы
Необходимые инструменты
D Болт M8
D Гайка M8
D Разводной гаечный ключ или тисы
ПРИМЕЧАНИЕ: Имеется комплект для ремонта
диафрагмы 245065. Детали, входящие в комплект,
помечены "звездочкой", например, (6*). Для достижения
наилучших результатов всегда меняйте обе диафрагмы.
1. Снимите крышки жидкости. См. стр. 14.
ПРЕДУПРЕЖДЕНИЕ
Во избежание порезов при снятии диафрагмы
надевайте перчатки.
2. Отверните одну диафрагму (6) с вала (5) рукой.
См. Рис. 5.
3. Наверните ãàéêóM8 (A) на болт M8. Заверните болт
в вал (5) так, чтобы он вышел с другой стороны.
Скрутите гайку вниз для блокирования вала.
4. Удерживайте гайку при помощи разводного ключа
или тисков, чтобы вал не вращался. Отверните
другую диафрагму (6) рукой.
ПРИМЕЧАНИЕ: Если вы не можете снять вторую
диафрагму, обратитесь к разделу Разборка вала для
ремонта на стр. 20.
Повторная сборка
1. От руки заверните до конца новые диафрагмы (6*)
на вал (5).
2. Замените уплотнения шарового клапана (24*) на
новые уплотнения из набора.
3. Установите на место крышки жидкости. См. стр. 14.

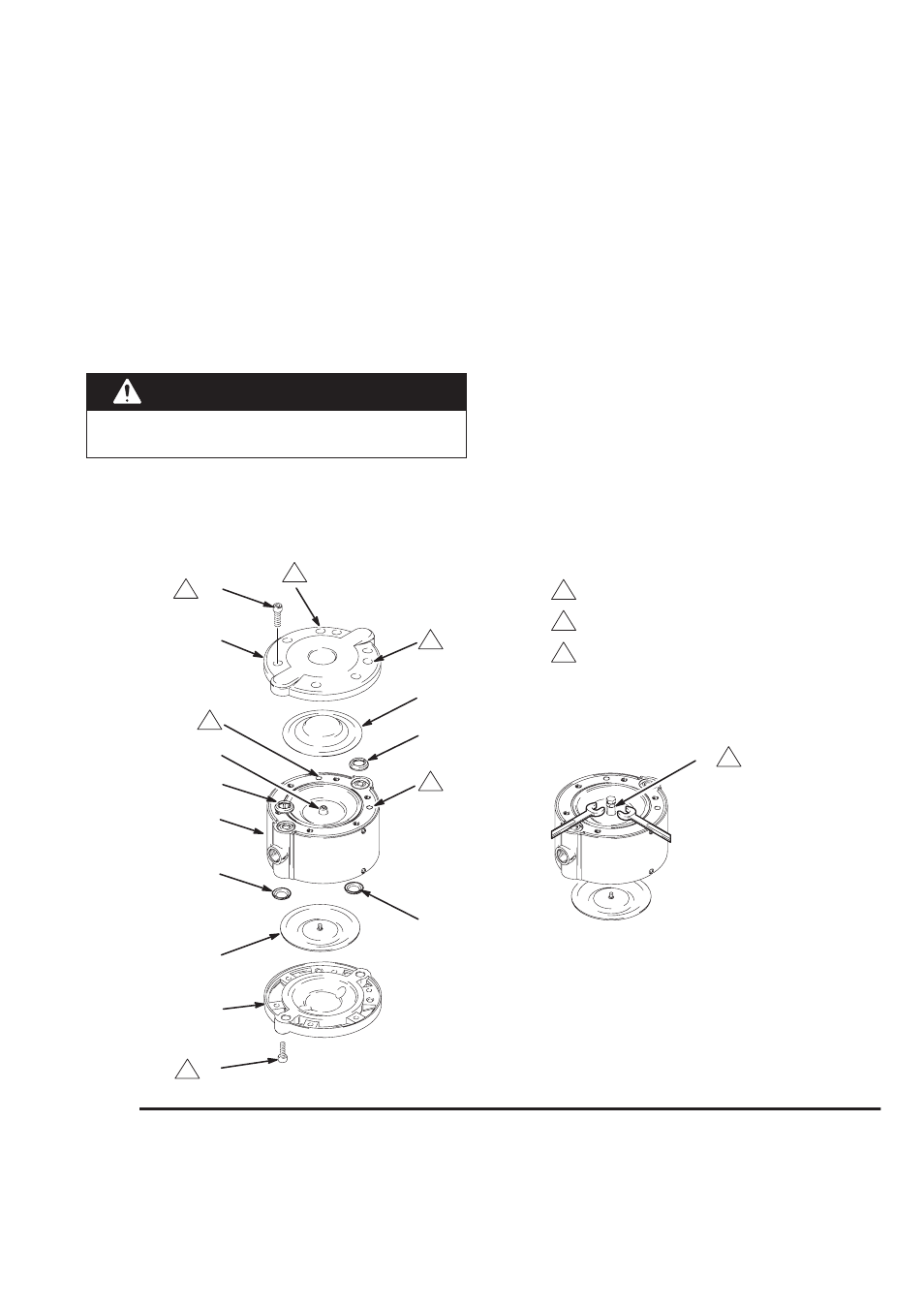

Рис. 5
1
3
2
13,6 Нм
Совместить
1
1
2
2
Используйте болт M8 и гайку для предотвращения
вращения вала.
2
2
5
*6
6*
*24
*24
24*
24*
A
3
1
32
38
32
38
ti1033a
