Обслуживание
Ремонт воздушного клапана
(продолжение)
Повторная сборка
1. Смажьте уплотнительные кольца (8{) и установите
их на каретку (7). Сдвиньте каретку в центральный
корпус (1), так, чтобы выступ смотрел наружу, как
показано на Рис. 7.
2. Смажьте каждое уплотнительное кольцо (10{)
и установите их на заглушки (9). Для крепления
каретки (7) установите заглушки с каждой стороны.
Установите стопорные кольца (11) для фиксации
деталей на месте.
3. Установите крышку воздушного клапана (12{)
в выступ каретки (7) так, чтобы открытая сторона
была направлена наружу.
4. Установите два уплотнительных кольца (43)
в ответную часть воздушного мотора.
5. Смажьте большое уплотнительное кольцо (15{)
и два маленьких уплотнительных кольца (14{)
и установите их на пластине воздушного клапана
(13{). Совместите точку на пластине со стрелкой
на центральном корпусе (1) как показано на Рис. 6.
Установите пластину в корпус.
6. Установите прокладку (16{). Отметьте ее
положение.
7. Установите на место крышку воздушного клапана
(17) и винты (36). Затяните винты с усилием в
3,1 Нм.
8. Замените уплотнения шарового клапана (24{)
на новые уплотнения из набора.
9. Снова установите фетровый увлажнитель (29)
и боковую крышку (31). См. стр. 14.

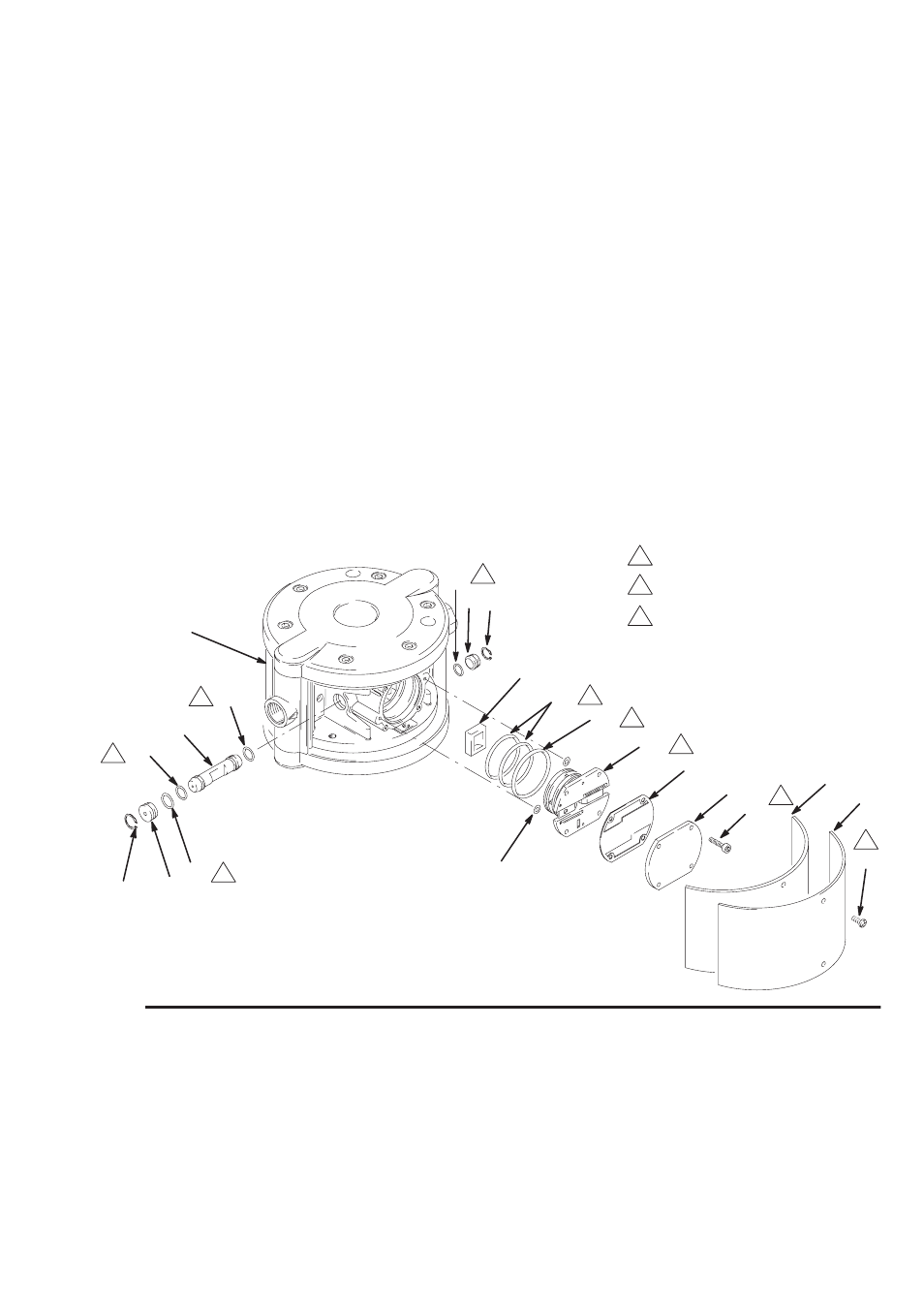

Рис. 7
2
Смажьте клапан
4
4
2
2
2
2
3,1 Нм
4
{8
10{
12{
13{
14{
15{
16{
11
9
1
17
29
31
39
7
2
{8
36
5
5
Совместите. См. Рис. 6.
2
10{
9 11
ti1044C
43
