Обслуживание
Снятие крышки жидкости и боковой
крышки (продолжение)
Повторная сборка
1. Тщательно очистите все детали и проверьте
на отсутствие износа или повреждения. При
необходимости, замените детали.
2. При необходимости, снова установите фетровый
увлажнитель (29) и боковую крышку (31).
Затяните винты (39) с усилием 3,1 Нм.
3. Установите новые уплотнения шаров (24).
4. Установите крышки жидкости (32) на корпус (1).
Совместите монтажные отверстия (H) в крышках
жидкости с отверстиями в корпусе. Установите
винты (38) и затем затяните их по диагонали с
равномерным усилием 13,6 Нм.
5. Заново установите насос на крепления.
6. Снова подсоедините провод заземления
и шланги.

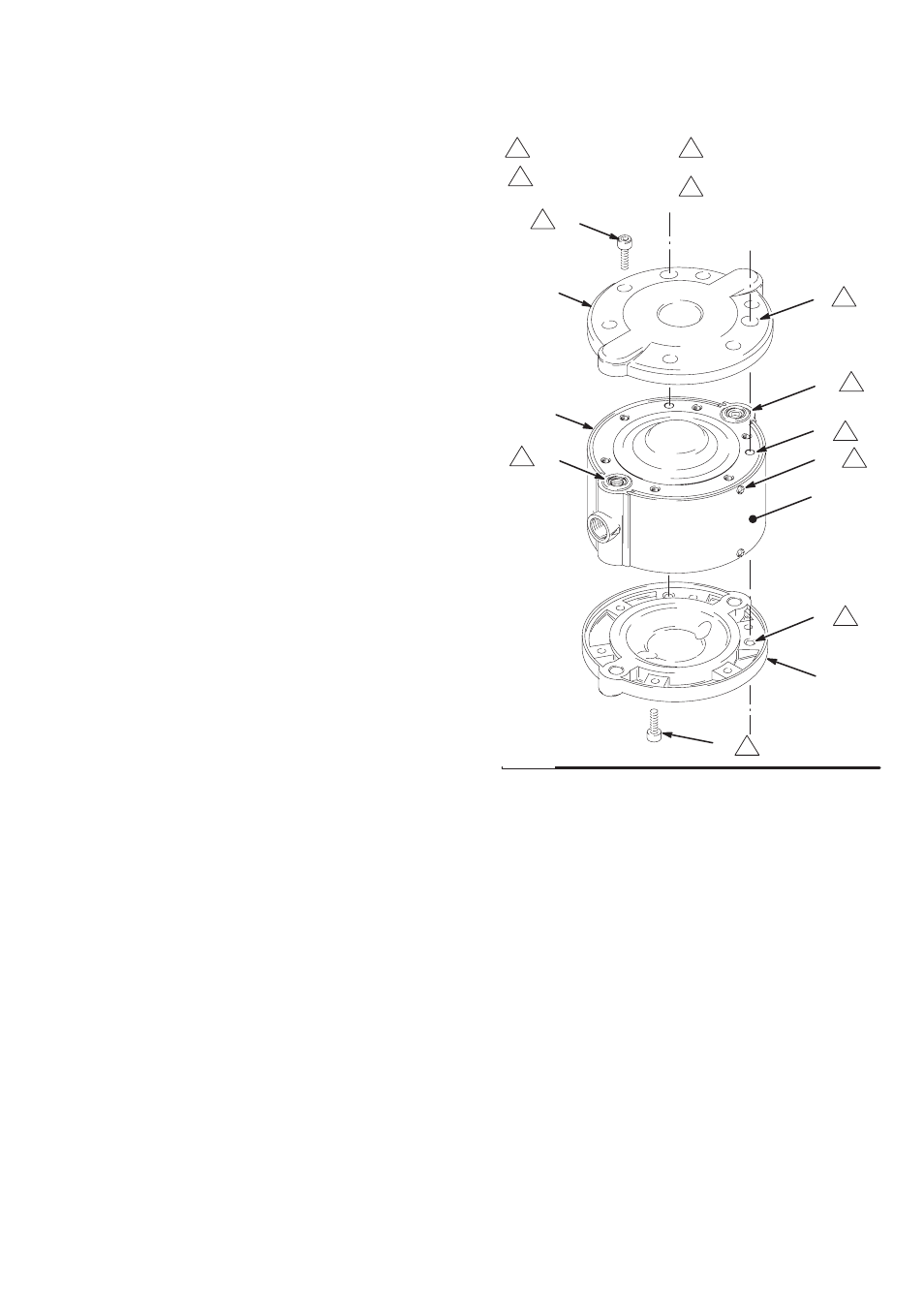

ti1031a
Ðèñ. 3
38
32
1
31, 29
39
H
H
H
32
38
24
24
1
3
2
13,6 Нм
Совместить
3,1 Нм
3
3
2
1
1
1
4
Заменяйте уплотнения
при каждом снятии
крышки (32).
4
4
