Обслуживание – Инструкция по эксплуатации Graco Triton 308
Страница 18
18
309303
Обслуживание
Ремонт воздушного клапана
Необходимые инструменты
D Универсальный ключ 3мм
D Плоскогубцы с удлиненными губками
D Инструмент для снятия стопорного кольца
D Съемник уплотнительного кольца
Разборка
ПРИМЕЧАНИЕ: Имеется комплект для ремонта
воздушного клапана 245066. Детали, входящие в
комплект, помечены крестиком, например, (8{).
Для наилучших результатов используйте все детали
комплекта.
1. Снимите боковую крышку (31) и фетровый
увлажнитель (29).
2. Отверните четыре винта (36) и снимите крышку
воздушного клапана (17) и прокладку (16).
См. Рис. 7.
3. См. Рис. 6. Отметьте ориентацию пластины
воздушного клапана (13). Вытащите пластину
из центрального корпуса (1). Снимите три
уплотнительных кольца (14, 15) и два
уплотнительных кольца (43) с пластины. См. Рис. 7.
4. Снимите крышку воздушного клапана (12)
с центрального корпуса (1).
5. Снимите стопорные кольца (11) и заглушку (9) с
обеих сторон и сдвиньте каретку (7) с центрального
корпуса (1). Снимите два уплотнительных кольца
(8, 10) с каретки и заглушки.
6. Тщательно очистите все детали и проверьте на
отсутствие износа или повреждения. При
необходимости, замените детали.
ti1039a

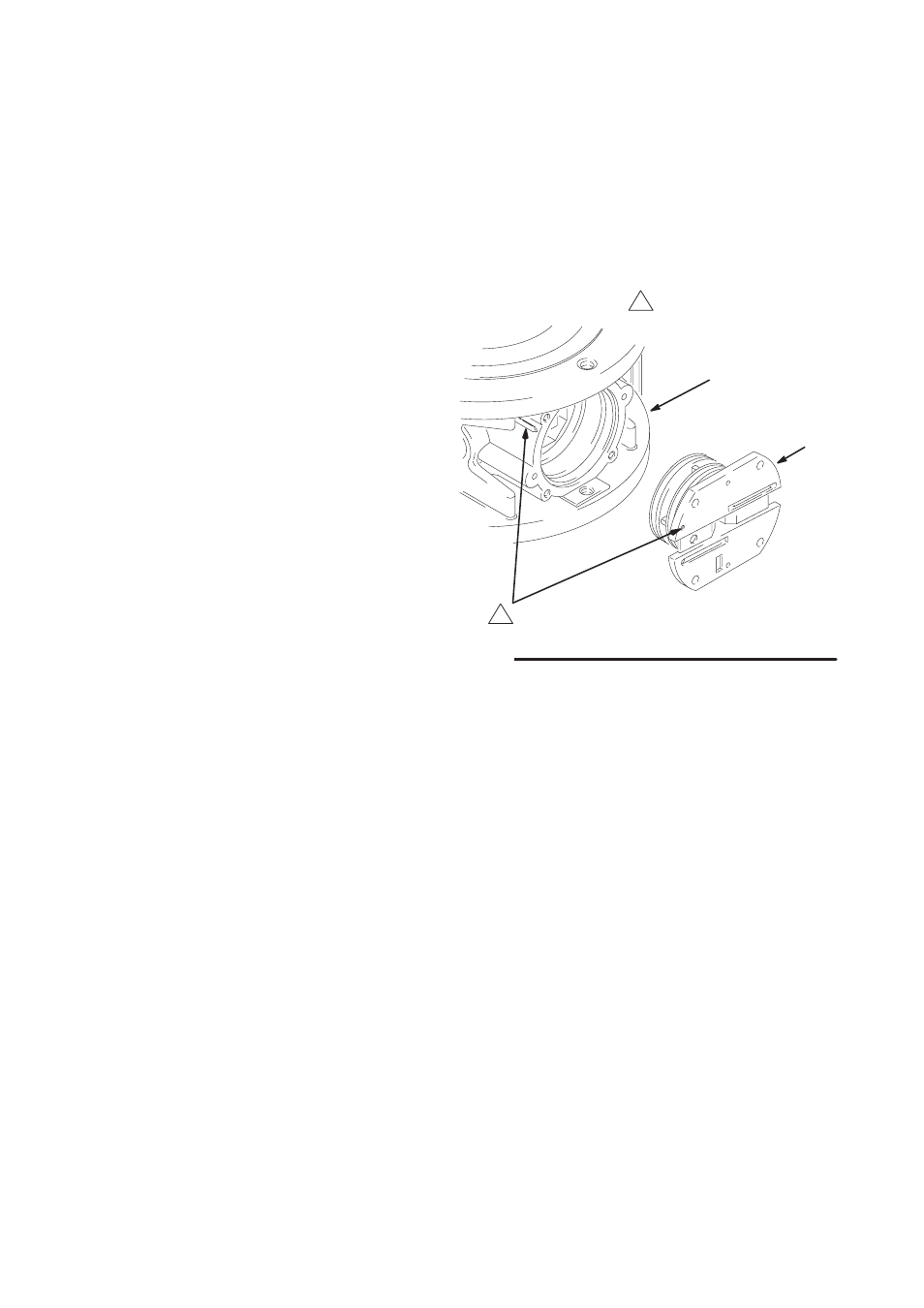

Рис. 6
1
13{
1
1
Совместите стрелку на
корпусе (1) со стрелкой на
пластине воздушного
клапана (13).
