24 309303

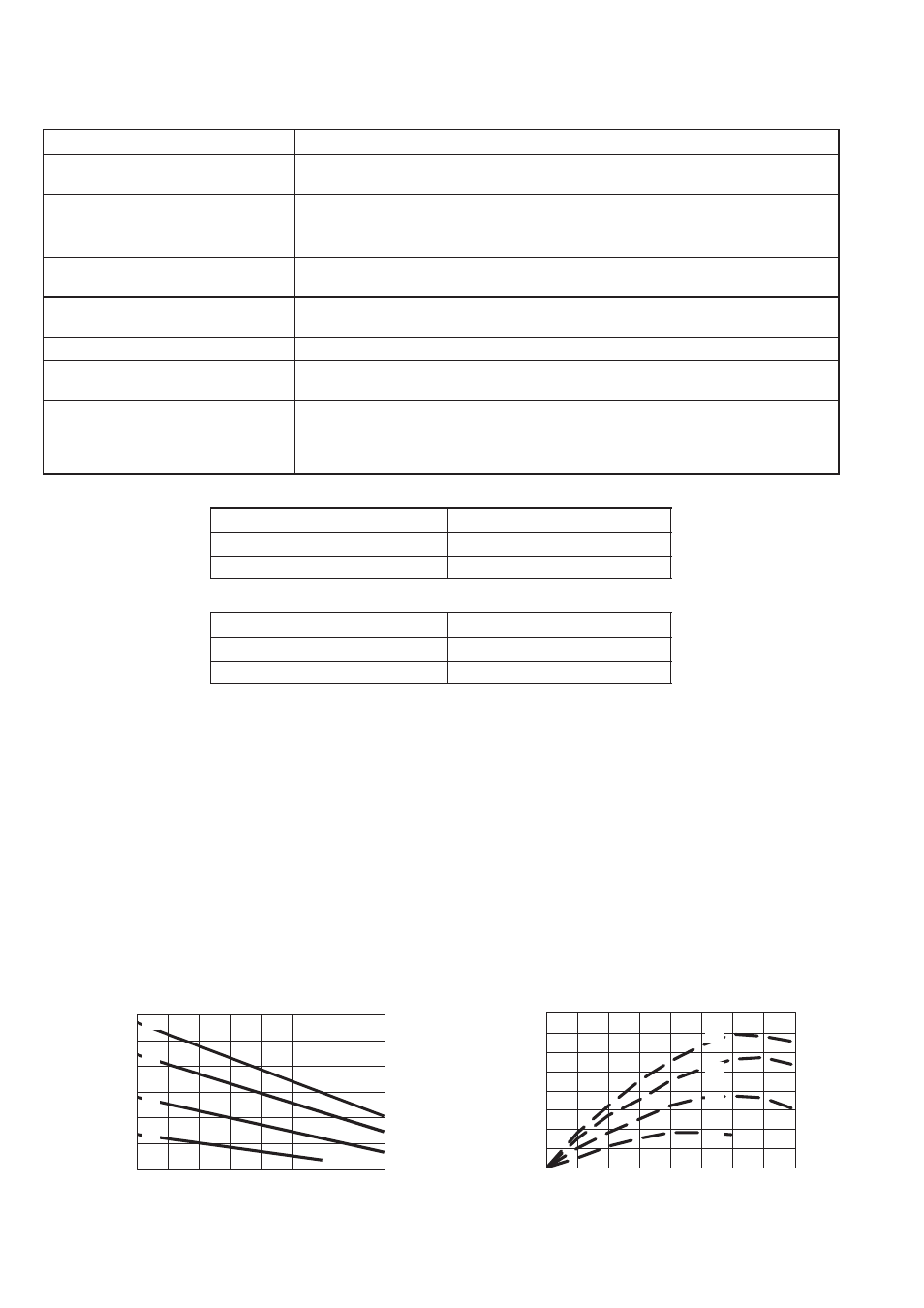

Технические данные
Параметр Данные
Максимальное рабочее давление
жидкости
0,8 МПа (8,0 бар)
Рабочий диапазон давления
воздуха
от 0,08 до 0,8 МПа (от 0,8 до 8,0 бар)
Соотношение 1:1
Максимальный безнапорный
расход
32 л/мин
Эксплуатационный температурный
диапазон жидкости
от 50 до 176_ C (от 10 до 80_ C)
Максимальная высота всасывания 4,8 м сухое; 6,5 м влажное всасывание
Вес Детали ¹ 233500, 233776: 4 кг
Детали ¹ 233501, 233777: 6,4 кг
Смачиваемые детали Детали ¹ 233500, 233776: алюминий, нержавеющая сталь, ацеталь, нейлон,
тефлон, фторэластомер
Детали ¹ 233501, 233777: нержавеющая сталь, ацеталь, нейлон, тефлон,
фторэластомер
Уровни звукового давления в дБ(A)* (измеренные на расстоянии 1 м от устройства)
Давление воздуха на входе Звуковое давление
0,28 МПа (2,8 бар) 69,1
0,42 МПа (4,2 бар) 72,1
Уровни звуковой мощности в дБ(A)* (измеренные в соответствии с ISO 3744)
Давление воздуха на входе Звуковая мощность
0,28 МПа (2,8 бар) 80,8
0,42 МПа (4,2 бар) 83,7
0
1
2
3
4
5
6
7
8
0 1 2 3 4 5 6 7 8
24 47 71
циклы в минуту
галлонов/мин
л/мин 22,8 7,6 11,4
A
B
C
118
30,4
94 141 165 188
3,8 15,2 19,0 26,6
D
Чтобы определить давление жидкости на выходе (МПа/бар)
при определенной величине потока (л/мин) и рабочем давлении
воздуха (МПа/бар):
1. Отыщите нужную величину потока в нижней части
графика.
2. Проведите вертикальную линию до пересечения с
выбранной кривой (черной) давления жидкости на выходе.
Прочтите на шкале слева величину давления жидкости на
выходе.
Чтобы определить потребление воздуха насосом (л/мин)
при определенной величине потока жидкости (л/мин) и
давлении воздуха (МПа/бар):
1. Отыщите нужную величину потока в нижней части
графика.
2. Проведите вертикальную линию до пересечения с
выбранной кривой (пунктирной) потребления воздуха.
Прочтите на шкале слева величину потребления воздуха.
A давление воздуха 0,8 МПа (8 бар)
B давление воздуха 0,6 МПа (6 бар)
C давление воздуха 0,4 МПа (4 бара)
D давление воздуха 0,2 МПа (2 бара)
График характеристик
0
20
40
60
80
100
120
0 1 2 3 4 5 6 7 8
Давление жидкости на выходе
24 47 71
psi
МПа,
бар
циклы в минуту
галлонов/мин
л/мин
22,8 7,6 11,4
0,8; 8,0
0,4; 4,0
A
B
C
Потребление воздуха куб. футов/
мин
л/мин
84
56
Испытательная жидкость: масло весовой группы ¹ 10
0,14; 1,4
118
28
112
0,6; 6,0
0,3; 3,0
30,4
94
0,7; 7,0
141 165 188
3,8 15,2 19,0 26,6
D
140
168
196
224
ПОТРЕБЛЕНИЕ ВОЗДУХА ДАВЛЕНИЕ ЖИДКОСТИ
