Поршневой насос, Внимание – Инструкция по эксплуатации Graco LineLazer IV 200HS_repair
Страница 23
313297
23
Поршневой насос
Инструкции по ремонту насоса приведены
в Руководстве 309277.
Демонтаж
1.
Промойте насос.
2.
Сбросьте давление; см. стр. 7.
3.

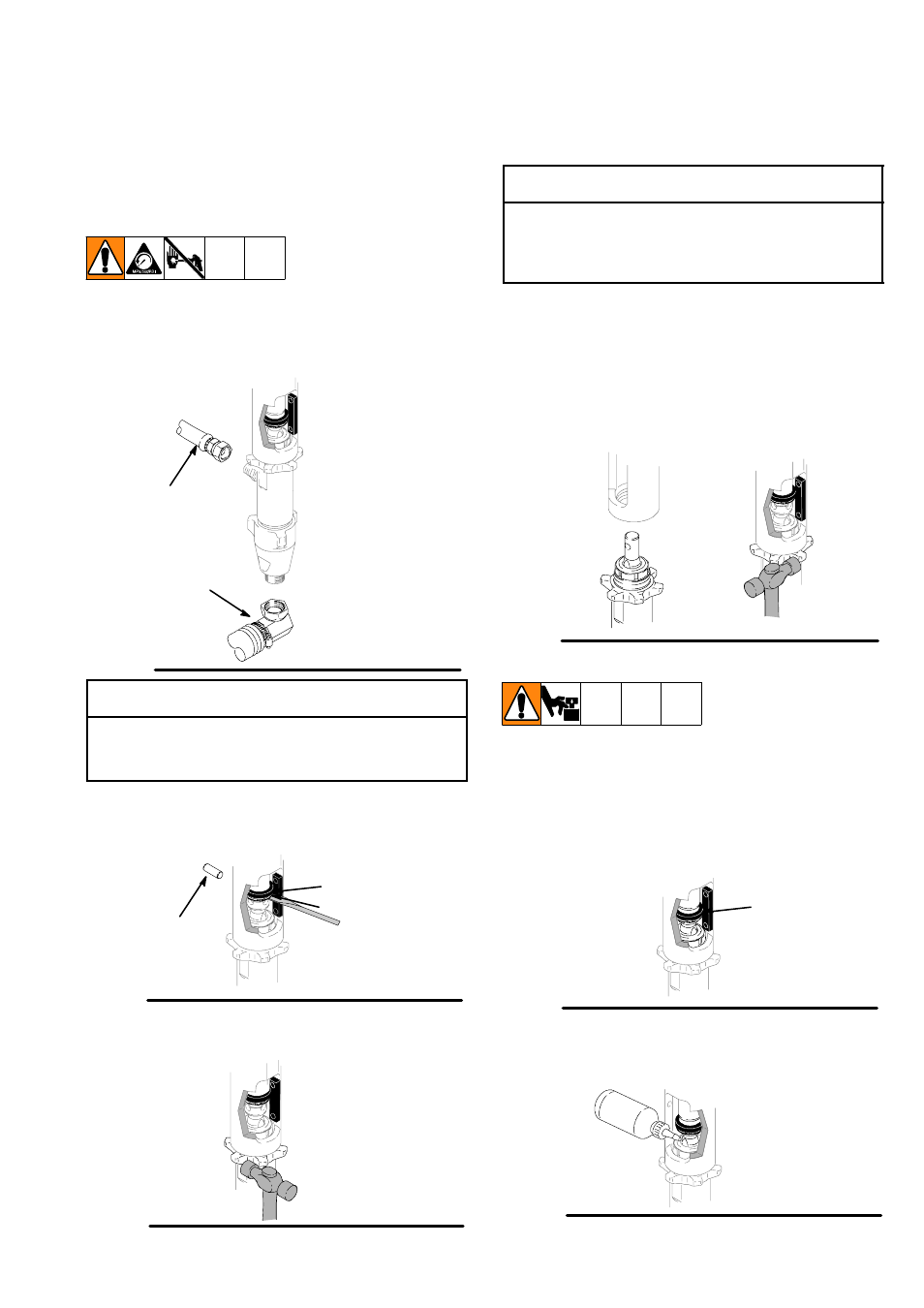

См. Рис. 11. Отсоедините трубку всасывания (34)
и шланг (26).
Рис. 11
ti6514a
26
34
ВНИМАНИЕ
Счетчик расхода может давать ошибочные показания,
если кольцо магнита и/или узел датчика будут
повреждены во время разборки и сборки.
4.
См. Рис. 12. Вытолкните кольцо магнита (222) вверх.
Вытолкните наружу стопорную пружину (194) вверх.
Вытолкните наружу штифт (249).
194
Рис. 12
ti6515a
222
249
5.
См. Рис. 13. Ослабьте затяжку контргайку.
Выкрутите насос.
Рис. 13
ti6516a
Установка
ВНИМАНИЕ
Если затяжка контргайки насоса ослабнет во время
работы, то резьбы коллектора гидравлического
мотора будут повреждены. Затягивайте контргайку
с заданным моментом затяжки.
1.
См. Рис. 14. Вкрутите контргайку до нижней части
резьбы насоса. Вкрутите насос полностью в
коллектор. Выкручивайте насос из коллектора
до тех пор, пока выпускное отверстие насоса не
совместится со шлангом. Вручную затяните
контргайку, а затем с помощью молотка еще на
1/8 - 1/4 оборота или затяните с усилием в 270 Нм.
Рис. 14
ti6517a
2.
См. Рис. 15. Медленно тяните за стартовый трос
двигателя до тех пор, пока отверстие под штифт
для штока поршневого насоса не совместится
с отверстием гидравлического штока.
См. Рис. 12. Забейте штифт (249) в отверстие.
Вдвиньте кольцо магнита (222) вниз. Вдавите
стопорную пружину (194) в канавку.
Рис. 15
ti6518a
222
См. Рис. 16. Залейте в гайку уплотнения состав
Graco TSL.
Ðèñ. 16
ti6519a
