Регулировка датчика пускового
механизма
Рекомендации по регулировке датчика пускового
механизма приведены в разделе «Устранение
неисправностей» и в Руководстве по эксплуатации
311018.
Регулировка датчика расстояния
Совмещение шестерни
1.
Сбросьте давление; см. стр. 7.
2.
См. Рис. 3. Снимите пылезащитный колпачок (142)
с колеса. Удалите гайку (127).
3.
Снимите колесо (82) с устройства LineLazer.
4.
Совместите шестерню (67) с датчиком.
a.
Смещайте шестерню по направлению
«из колеса» с помощью съемника.
b.
Смещайте шестерню по направлению
«в колесо» с помощью молотка.
5.
Установите колесо (120) на устройство LineLazer.
6.
Установите гайку (127) и затяните ее, затем
отвинтите на 1/4 оборота. Установите
пылезащитный колпачок (142) на колесо.
Регулировка высоты датчика
1.
Снимите колесо (82) с устройства LineLazer.
2.
Снимите датчик расстояния (66).
3.
Отрегулируйте высоту узла датчика с помощью
двух гаек на 17 мм так, чтобы нижняя поверхность
датчика находилась на расстоянии в 0,638 +/—0,020
от нижней поверхности экрана. Затяните их
усилием в 0,9 +/— 0,23 Нм.

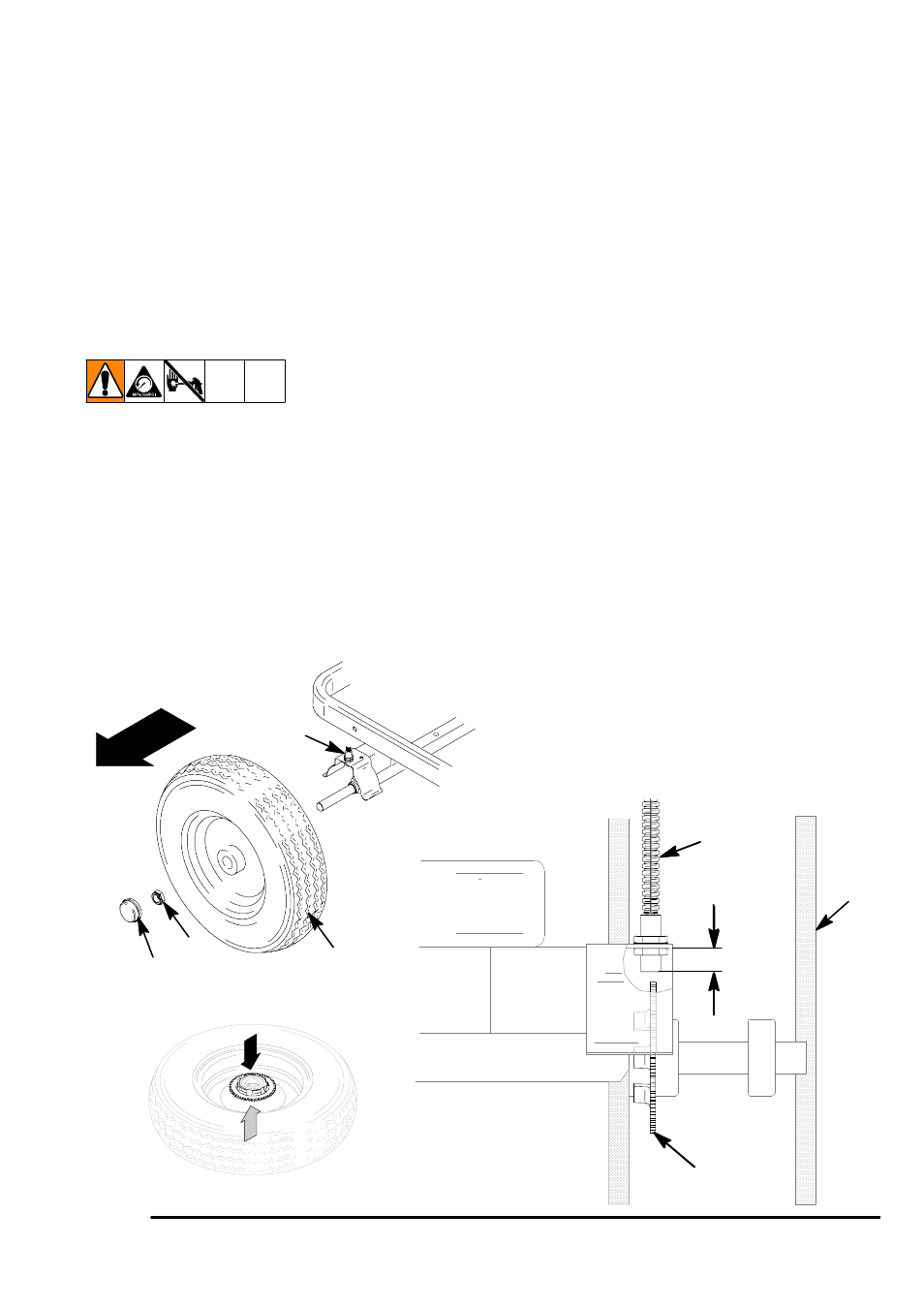

Рис. 3
ti3680a
В
нутренняя сторона шины
0,638 дюйма
Шина
Датчик
расстояния
Шестерня
Рама
Ось
66
127
142
120
67
(120)
(66)
