Двигатель
Демонтаж
1.
Сбросьте давление; см. стр. 7.
2.
Отсоедините тросик дроссельного регулирования
с двигателя.
3.
Выполните операции по снятию ремня
вентилятора; стр. 18.
4.
Отпустите затяжку гайки с накаткой (241).
Отверните скобу (30) наружу.
5.
См. Рис. 6. Отсоедините голубой, коричневый
и оранжевый кабели от двигателя (185).
6.
Снимите двигатель и качающуюся пластину (87c)
с распылителя.
7.
Выкрутите четыре винта (189) и снимите шайбы
(114), шайбы (170), гайки (118), качающуюся
пластину, амортизаторы (59) и шайбы (114)
с двигателя.
Установка
1.
Установите качающуюся пластину (87c),
амортизаторы (59), шайбы (170) и шайбы (114) на
двигатель (185) с использованием четырех винтов
(189), шайб (170) и гаек (118); затяните с усилием
в 27,1 Нм.
2.
Установите двигатель и качающуюся пластину (87c)
на распылитель.
3.
Подсоедините голубой, коричневый и оранжевый
кабели.
4.
Выполните операции по установке ремня
вентилятора; стр. 18.
5.
Поверните скобу для прижимания двигателя (30)
внутрь. Затяните гайку с накаткой (241).
ti6520a
ЗЕЛЕНЫЙ
СЕРЫЙ
КОРИЧНЕВЫЙ
ГОЛУБОЙ
ОРАНЖЕВЫЙ

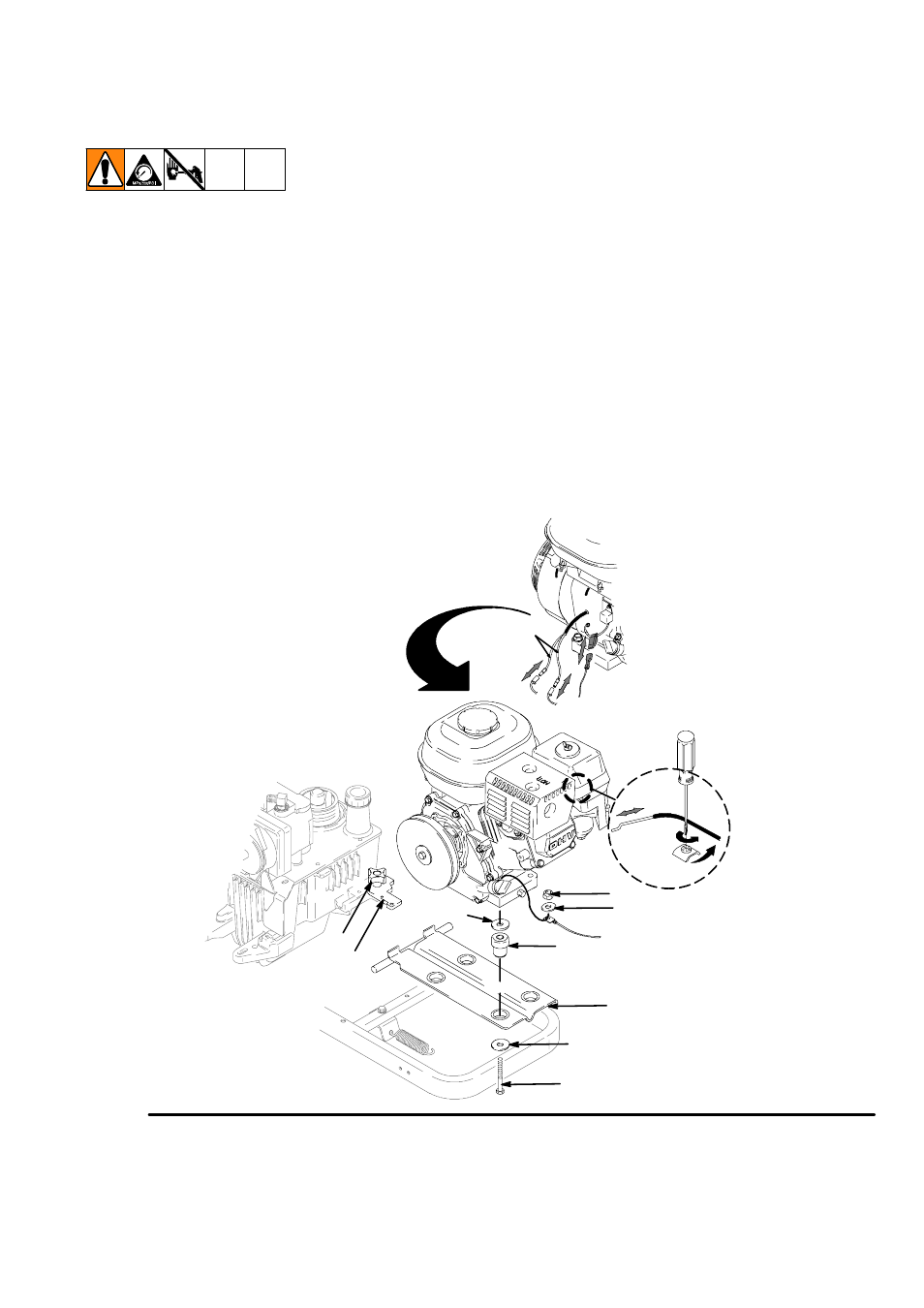

Рис. 6
ПРИМЕЧАНИЕ: Любое обслуживание двигателя
должно производиться уполномоченным
дилером компании HONDA.
189
30
241
114
59
170
118
114
87c
