Замена масла/фильтра
Демонтаж
1. См. Рис. 8. Установите поддон или положите
ветошь под распылитель для сбора
гидравлического масла, которое стекает.
2. Выкрутите пробку сливного отверстия (195).
Дайте гидравлическому маслу стечь.
3. Медленно выкрутите фильтр (199) — масло бежит по
канавке и стекает с задней стороны.
Установка
1. Вкрутите пробку сливного отверстия (195).
Нанесите тонкий слой масла на манжету масляного
фильтра (199). Затяните масляный фильтр еще
на 3/4 оборота после соприкосновения манжеты
с основанием.
2. Заполните 4,73 литрами гидравлического масла
Graco 169236 (20 литров) или 207428 (3,8 литра)
3. Проверьте уровень масла.

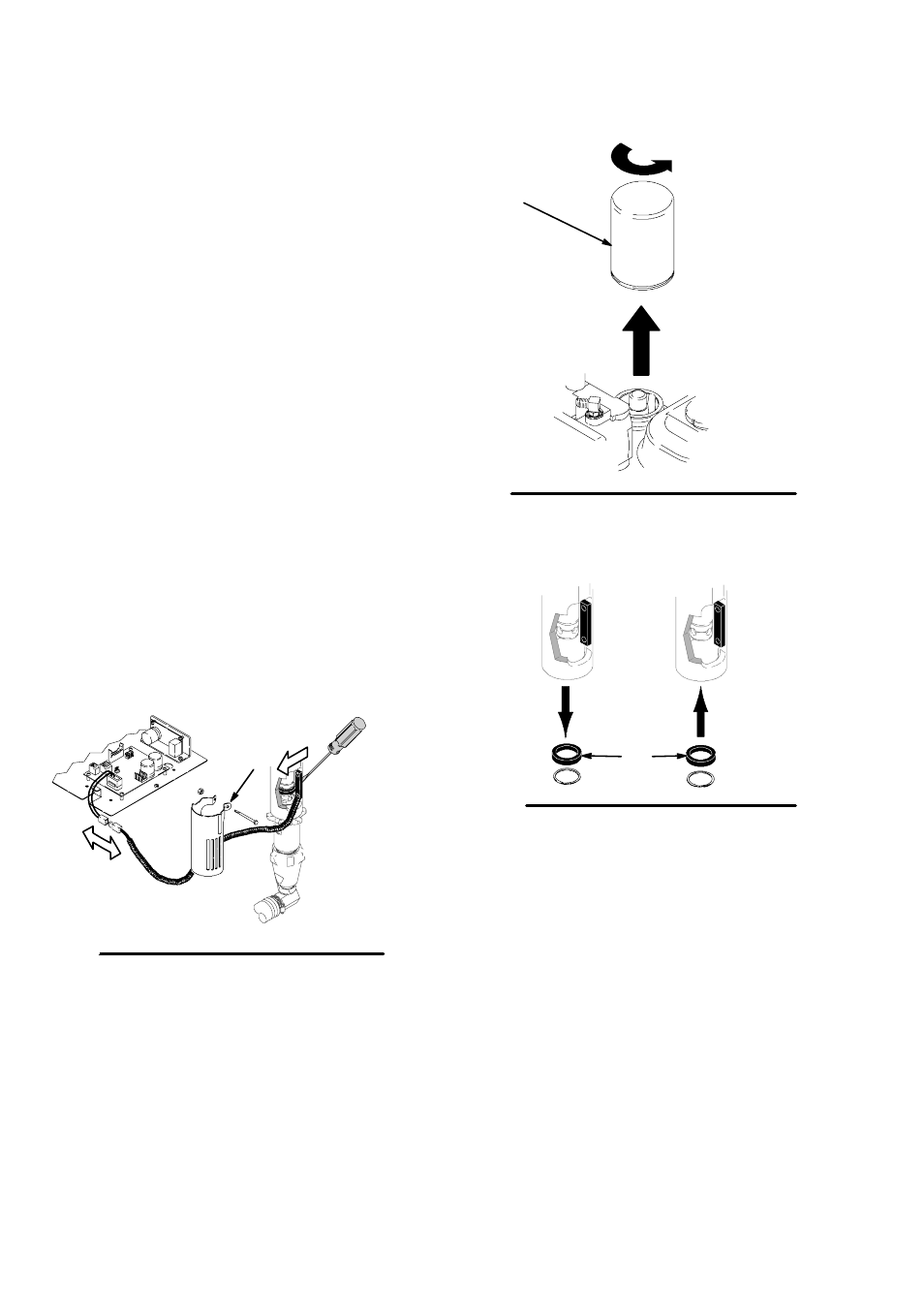

Рис. 8
ti2271a
199
Счетчик расхода
Демонтаж
1. См. Рис. 9. Отсоедините кабель счетчика расхода
на задней панели регулятора давления и на
двигателе.
2. Снимите кожух (137) и геркон с гидравлического
мотора.
Рис. 9
137
ti6512a
3. См. Рис. 11 — 13. Снимите насос.
4. См. Рис. 10. Снимите кольцо магнита (150).
Рис. 10
222
ti6513a
Установка
1. См. Рис. 10. Установите новое кольцо магнита (222)
с маркировочными углублениями обращенными вниз.
2. См. Рис. 14 — 16. Установите насос.
3. Установите новый геркон и кожух (137) на
гидравлическом моторе.
4. См. Рис. 9. Подсоедините кабель счетчика расхода
на задней панели регулятора давления и на
двигателе.
