313297
18
Ремень вентилятора
Демонтаж
1.
Сбросьте давление; см. стр. 7.
2.
См. Рис. 5. Ослабьте затяжку ручку крепления
кожуха ремня (241).
3.
Поверните кожух ремня (24) вверх.
4.
Приподнимите двигатель (185) вверх для снятия
натяжения с ремня (143).
5.
Снимите ремень со шкива вентилятора (86) и со
шкива вентилятора (87a).
Установка
1.
Заправьте ремень (143) вокруг шкива вентилятора
(87a) и шкива вентилятора (86).
2.
Опустите двигатель (185) для приложения
натяжения к ремню.
3.
Поверните кожух ремня (24) вниз.
4.
Затяните ручку крепления кожуха ремня (241).

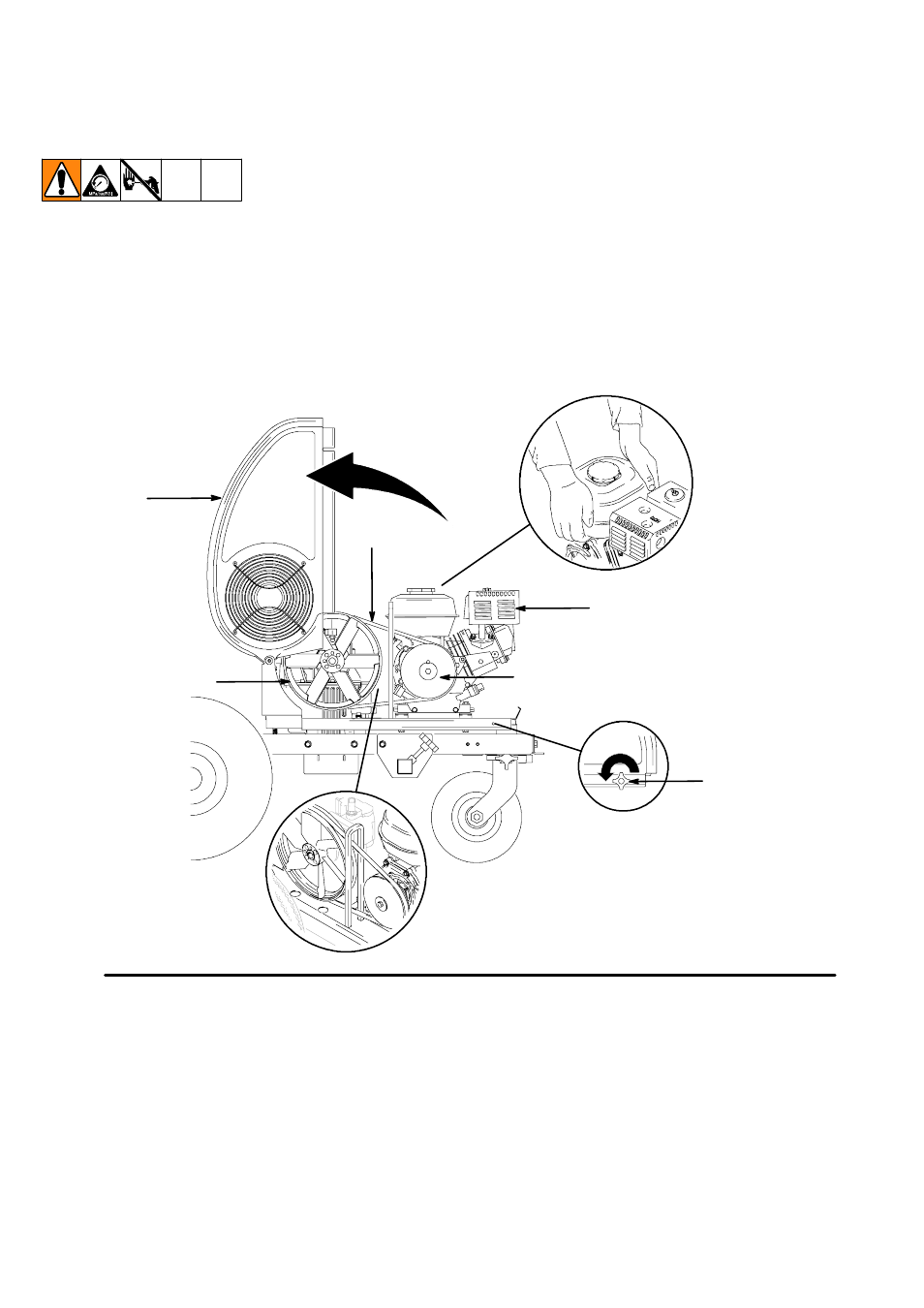

Рис. 5
ti6511a
241
185
24
86
87a
143
