Ремонт оборудования
График профилактического
обслуживания
Периодичность обслуживания зависит от конкретных
условий эксплуатации системы. Составьте график
проведения профилактического обслуживания, записав,
когда и какой вид обслуживания необходим. Затем
составьте график регулярных проверок системы.
Процедура снятия давления
1. Перекройте подачу воздуха в насос.
2. Закройте главный переливной клапан, который
обязательно должен присутствовать в системе.
3. Откройте гидравлический шаровой клапан и (или)
клапан подачи жидкости, чтобы снять давление
жидкости.
Снятие кожуха
1. Остановите насос приблизительно в середине хода
поршня вниз. Выполните процедуру снятия давления,
описание которой приводится в разделе Процедура
снятия давления, стр. 8.
2. Отсоедините воздухопроводы.
3. Снимите выпускной фитинг (42) и фитинг
воздухоприемника (43) с уплотнительным
кольцом (44).
4. Снимите подъемное кольцо (41), винт-барашек (40)
и уплотнительное кольцо (39).
5. Снимите верхний кожух (46) с двигателя. При этом
кожух следует поднимать вертикально.
6. Раскрутите и извлеките четыре винта (48).
Снимите нижний кожух (47). При этом кожух
следует опускать вертикально.
• Воздушные пробки могут вызвать неожиданное
вращение насоса, что может привести к серьезным
травмам в связи с повреждениями кожи или
попаданием конечностей в движущиеся детали.
• Процедуру снятия давления необходимо выполнять
после остановки насоса и перед очисткой,
проверкой и техническим обслуживанием
оборудования.
• Не поднимайте и не перемещайте двигатель,
если система находится под давлением.

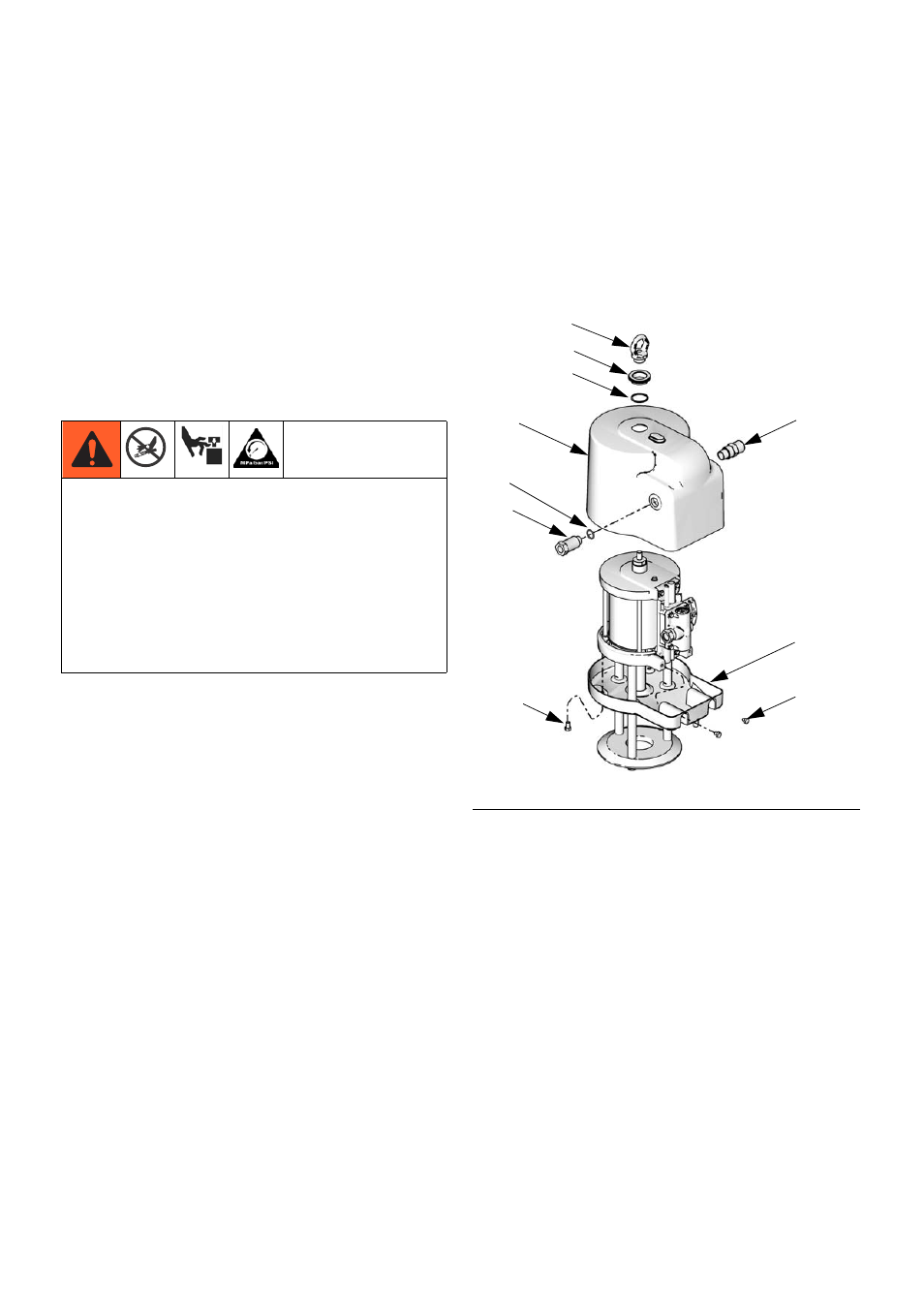

Р ИС . 2. Снятие кожуха
ti16226a
43
42
41
40
39
46
47
48
48
44
