Установите на место пружину (111
◆). Нанесите
смазку на колпачок (112
◆) воздушного клапана
и установите его на место. Расположите маленький
круглый магнит на одной линии с воздухоприемником.
8.
Установите пластину (105
◆) клапана. Затяните
винты (109
†
◆), чтобы закрепить пластину.
Замена управляющих
клапанов
1.
Остановите насос приблизительно в середине хода
поршня вниз. Выполните процедуру снятия давления,
описание которой приводится в разделе Процедура
снятия давления, стр. 8.
2.
Отсоедините подходящий к двигателю
воздухопровод.
3.
См. раздел Снятие кожуха, 8.
4.
Снимите старые управляющие клапаны (19)
с верхней и нижней крышек с помощью торцового
ключа размером 10 мм.
5.
Нанесите смазку на новые управляющие клапаны
(19) и установите их на место. Затяните винты
с усилием 11–12 Н•м (95–105 футофунтов).
Р
ИС

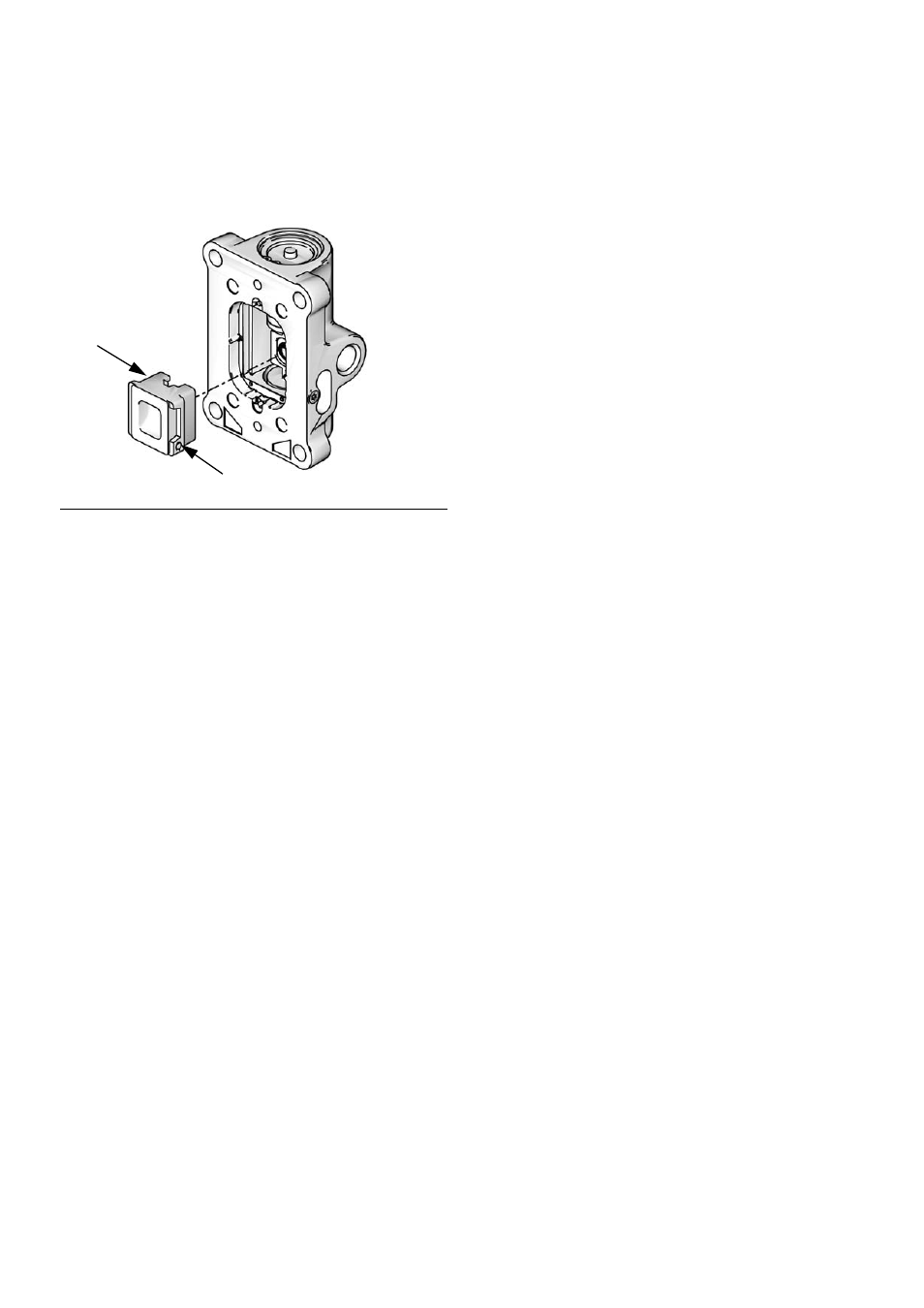

. 6. Установка колпачка воздушного клапана
112
◆
ti12752a
Магнит
