Инструкция по эксплуатации Graco SaniForce Air Motors
Страница 10
Ремонт оборудования
10
3A2505H
Сборка воздушного клапана
1.
Нанесите смазку на кулачок фиксатора (104
◆)
и установите его в корпус клапана.
2.
Нанесите смазку на П-образные уплотнительные
кольца (108
†
◆) и установите их на поршень (102◆)
кромками по направлению к центрупоршня.
3.
Нанесите смазку на оба конца поршня (102
◆)
и установите его в корпус клапана.
4.
Нанесите смазку на узел фиксатора (103
◆)
и установите его на поршень.
5.
Нанесите смазку на новые уплотнительные кольца
(106
†
✠◆) и установите их на заглушки (107✠).
Установите заглушки
на корпус клапана.
6.
Установите упорные кольца (110
◆✠) на концы
клапана для закрепления заглушек в нужных местах.

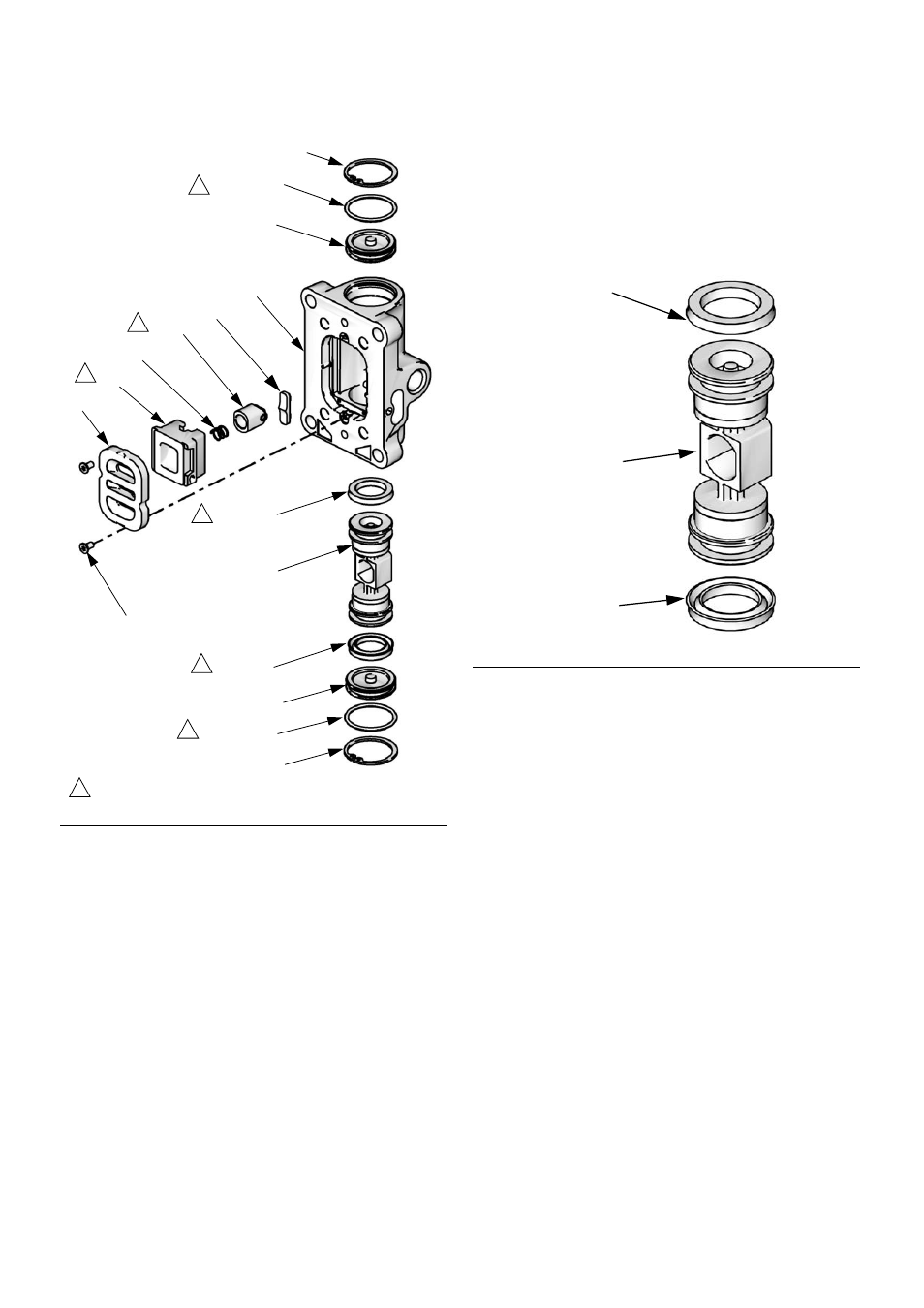

Р
ИС
. 4. Воздушный клапан
110
◆✠
107
✠
107
✠
109
†
◆
105
◆
112
◆
111
◆
103
◆
102
◆
ti11840a
101
104
◆
110
◆✠
1
1
1
1
1
1
Нанесите смазку.
106
†
✠◆
106
†
✠◆
108
†
◆
108
†
◆
1
Р
ИС
. 5. Установка П-образных уплотнительных
колец воздушного клапана
Кромки направлены вверх
108
†
◆
108
†
◆
102
◆
ti12754a
Кромки
направлены вниз
