Ремонт оборудования
3A2505H 13
9. Осторожно поместите нижнюю крышку (1) на
цилиндр (11), вставив шток в опору. Поверхности
коллектора на верхней и нижней крышках должны
располагаться на одной линии.
10. Установите на место стяжные болты (10) и затяните
их рукой до отказа.
11. Установите две прокладки (14 * ) в коллектор (15).
Установите на место коллектор (15). Затяните болты
с усилием 10,7–11,9 Н•м (95–105 футофунтов).
12. Произведите выравнивание прокладки воздушного
клапана (16 * ◆) на коллекторе. Затем установите
на место воздушный клапан.
13. Затяните стяжные болты (10) на полоборота.
Затягивать болты следует в перекрестной
последовательности. Продолжайте затягивать болты
по данной схеме с усилием, указанным в следующей
таблице.
14. Нанесите смазку на управляющие клапаны (19)
и установите их на верхнюю и нижнюю крышки.
Затяните винты с усилием 11–12 Н•м
(95–105 футофунтов).
Прикрепление кожуха
1. Осмотрите прокладочные кольца на верхнем
и нижнем кожухах. Прокладочные кольца входят
в комплект 16G628 (для пневматических двигателей
8,89 см) и комплект 16G385 (для пневматических
двигателей 15,24 см и 19,05 см).
ПРИМЕЧАНИЕ. Прокладочное кольцо (21a) поршневого
штока необходимо установить плоской стороной вниз,
как показано на рисунке. После правильной установки
кожуха прокладочное кольцо будет выровнено. Если
кольцо будет установлено плоской стороной вверх, оно
сместится. Остальные прокладочные кольца являются
двусторонними.
2. Если нижний кожух (47) был снят, установите его
на стяжные шпильки (10). Затяните винты (48).
3. Опустите верхний кожух (46) над пневматическим
двигателем.
4. Нанесите смазку на уплотнительное кольцо (39),
винт-барашек (40) и подъемное кольцо (39).
Установите эти детали на место и затяните их рукой
до отказа.
5. Установите на место фитинг воздухоприемника (43)
и выпускной фитинг (43). Плотно затяните их
с помощью гаечного ключа.
Пневматический двигатель Усилие
24G785
15–18 Н•м
(11–13 футофунтов)
24G786, 24G787 è 24R491
34–40 Н•м
(25–30 футофунтов)

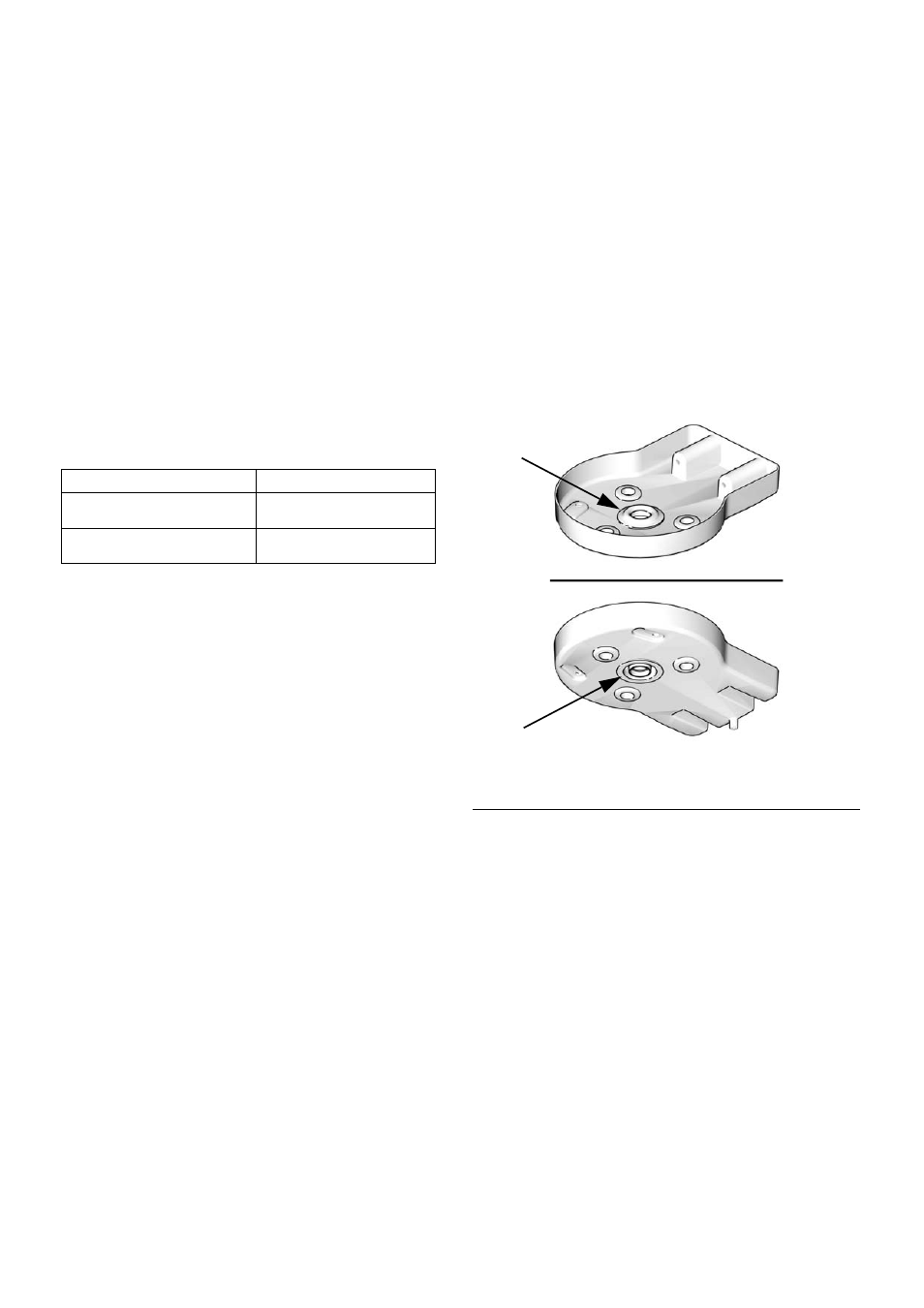

Р ИС . 8. Установка центрального прокладочного
кольца
ti12755a
21a
21a
