Идентификация компонентов оборудования
6
3A2505H
Идентификация компонентов оборудования
Обозначения
Детали, входящие в комплектацию
пневматического двигателя
A
Воздушный клапан
B
Управляющий клапан (нижний управляющий клапан
на иллюстрации отсутствует)
C
Верхняя крышка
D
Нижняя крышка
E
Коллектор
F
Винт заземления
Подъемное кольцо, кожухи и фитинги
G
Воздухоприемник, 1/2 дюйма npt(f)
H
Воздухоотвод, 3/4 дюйма npt
J
Подъемное кольцо
K
Верхний кожух
L
Нижний кожух (на иллюстрации отсутствует)
Заземление
См. Р
. 1. Соедините провод заземления (номер по
каталогу Graco– 238909) с винтом заземления (12),
который находится на нижней крышке пневматического
двигателя (под кожухом). Другой конец провода следует
соединить с грунтовым заземлением.
Р
ИС

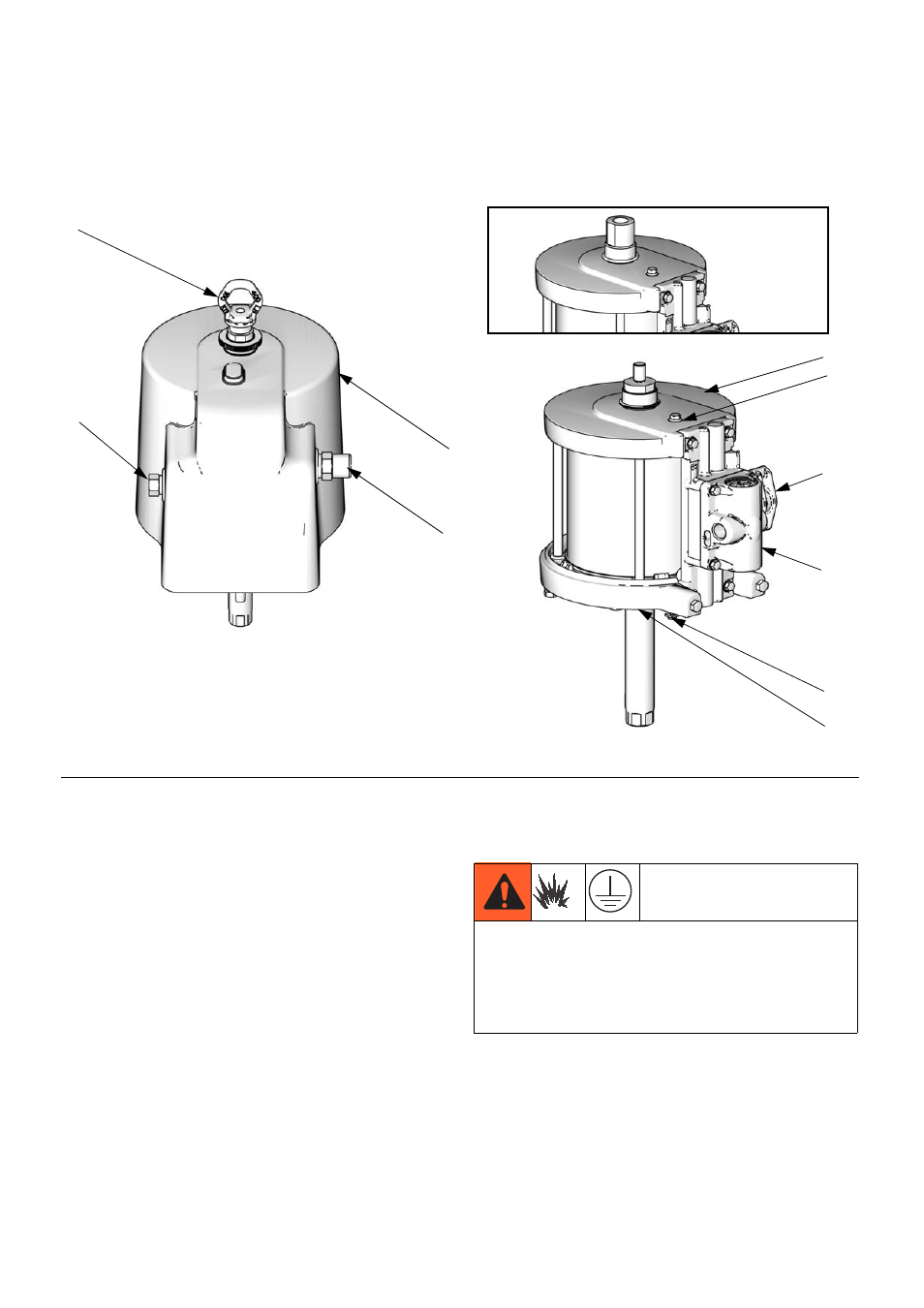

. 1. Компоненты пневматических двигателей SaniForce
A
H
G
B
F
C
ti16221a
ti16222a
J
K
D
E
модель
l
24R491
ti21099a
Оборудование должно быть заземлено. Заземление
снижает опасность поражения электрическим током
и статическим электричеством благодаря наличию
отводящего провода для электричества,
образующегося в результате скопления электрических
разрядов или короткого замыкания.
