Обслуживание
6. Захватите коромысла êîëåííîĆðû÷àæíûõ
механизмов (S) при помощи плоскогубцев. Сожмите
пружины (T), покачайте êîëåííîĆðû÷àæíûé
механизм (E) по направлению вверх и в сторону от
отверстий в поршне (U) и снимите детали.
Проверьте, чтобы привод клапана (V) опирался на
пружинные зажимы (W) и вместе с тем без труда
входил в них. См. Рис. 3.
7. Снимите обойму блокирующего стержня (K), привод
клапана (V) и блокирующий стержень (H).
Проверьте тарелки выпускных клапанов (X) на
наличие трещин.
ПРИМЕЧАНИЕ: Чтобы снять тарелки выпускных
клапанов (X), вытяните их и обрежьте при помощи
острого ножа.
8. Потянув к себе, снимите поршень (Y) с основания (J)
и тщательно осмотрите кольцевое уплотнение
поршня (AA) и кольцевое уплотнение отливки
основания.

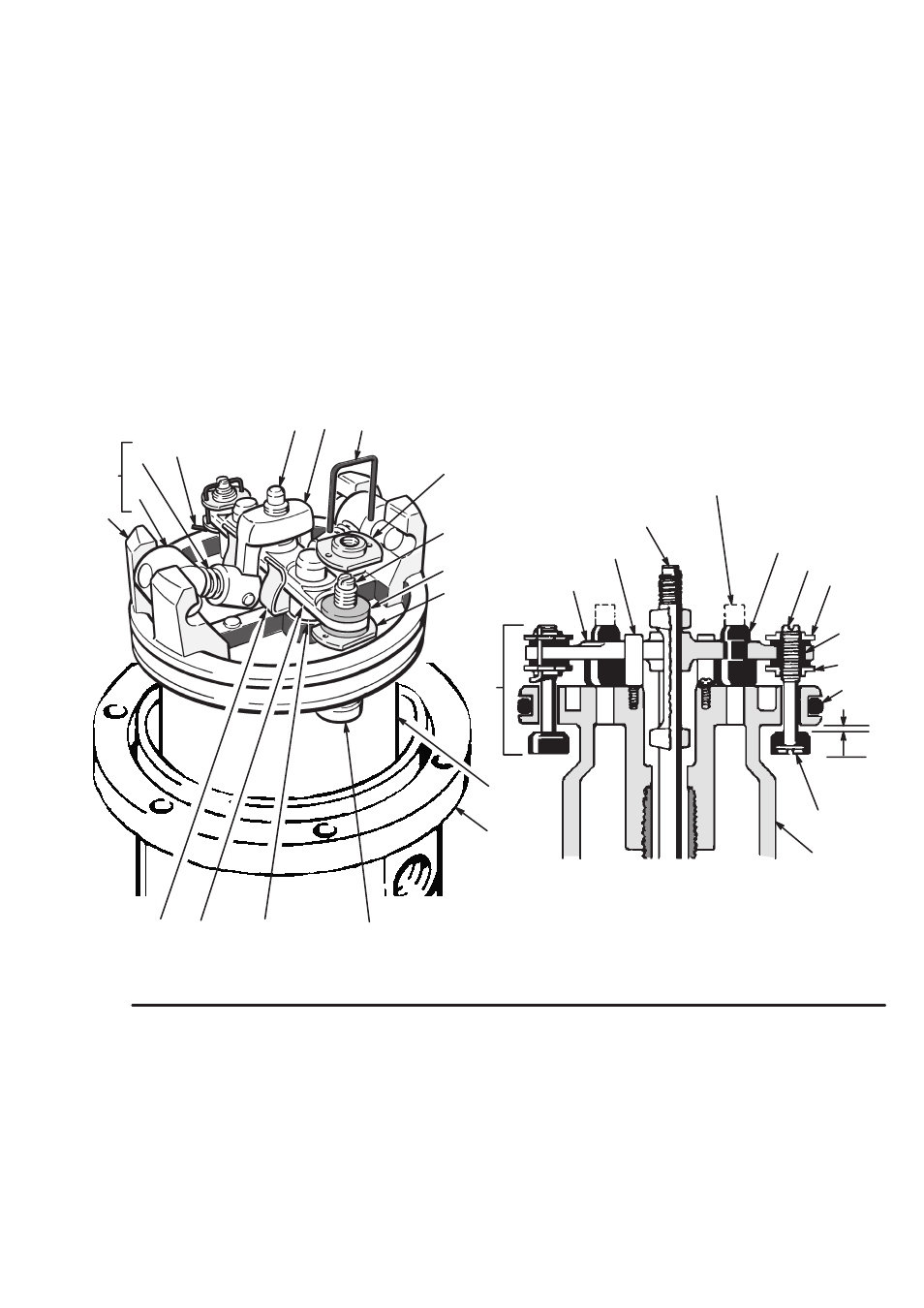

Обрежьте верхние части
тарелок (x) в месте,
обозначенном
пунктирными линиями
0,125
дюйма
(3,18 мм)
ВИД В РАЗРЕЗЕ
Рис. 3
E
Вставьте êîëåííîĆ
рычажные механизмы (E) в
а затем поднимите.
Загните
проволоку
на место.
U
H K
L**
M**
O**
P**
Y
J
T
S
W
X**
V
Q**
R**
H
W
V
X**
O**
M**
P**
Q**
AA**
Y
R**
N
