8 306982
Обслуживание
Обслуживание пневматического двигателя
Перед пуском
D Убедитесь в наличии всех необходимых деталей.
В Комплект для ремонта пневматических
двигателей 207385 входят запасные детали для
двигателя. Для максимальной эффективности
используйте все детали, входящие в ремонтный
комплект. В тексте и на чертежах детали комплекта
для ремонта пневматических двигателей
обозначаются двумя зв¸здочками (**). Более
подробная информация приведена в списке
и чертеже деталей отдельного насоса (стр. 14 до 22).
D Следует использовать два вспомогательных
инструмента. Плоскогубцы с накладками, 207579
используются для захвата блокирующего стержня
без повреждения его поверхности. Калибр, 171818,
используется, чтобы обеспечить надлежащий зазор
между тарелками и седлом клапана отвода.
Разборка
1. Промойте насос. Установите Предупреждение
о сбросе давления, слева.
2. Отсоедините шланг подачи воздуха от двигателя.
При необходимости отсоедините двигатель от
насоса. Зажмите основание двигателя в тиски.
3. Вручную поднимите шток поршня, чтобы
переместить поршень в верхнее положение хода
поршня. Открутите накидную гайку (F) на цилиндре
(G). Потяните за накидную гайку. Захватите
блокирующий стержень (H) при помощи
плоскогубцев с накладками 207579 и открутите
накидную гайку от блокирующего стержня.
См. Рис. 2.
ВНИМАНИЕ
Следите за тем, чтобы не повредить оцинкованную
поверхность блокирующего стержня. Повреждение
поверхности блокирующего стержня может стать
причиной неустойчивой работы двигателя. Для
захвата тяги используйте специальные плоскогубцы
с накладками 207579.
4. Открутите восемь болтов (Z), которыми цилиндр (G)
крепится к основанию (J). Осторожно снимите
цилиндр с поршня, потянув цилиндр прямо вверх.
См. Рис. 2.
ВНИМАНИЕ
Чтобы не повредить стенки цилиндра, ВСЕГДА
поднимайте цилиндр прямо вверх, когда снимаете
его с поршня. Нельзя снимать цилиндр под наклоном.
Всегда держите пальцы на расстоянии от êîëåííîĆ
рычажных механизмов (E) во избежание получения
травм. См. Рис. 3.
ПРЕДУПРЕЖДЕНИЕ
5. Чтобы вставить блокирующий стержень в обойму
(K) и зафиксировать êîëåííîĆðû÷àæíûå механизмы
(E), используйте отв¸ртку. См. Рис. 3. Снимите
стопорную проволоку (L) с регулировочных гаек
(M è Q) клапанов отвода (N). Открутите верхние
гайки (M). Выкрутите штоки клапанов (O) из
изоляционных втулок (P) и нижних регулирющих
гаек (Q). Снимите тарелки клапанов (R) со штоков
и крепко зажмите их, чтобы проверить на наличие
трещин.

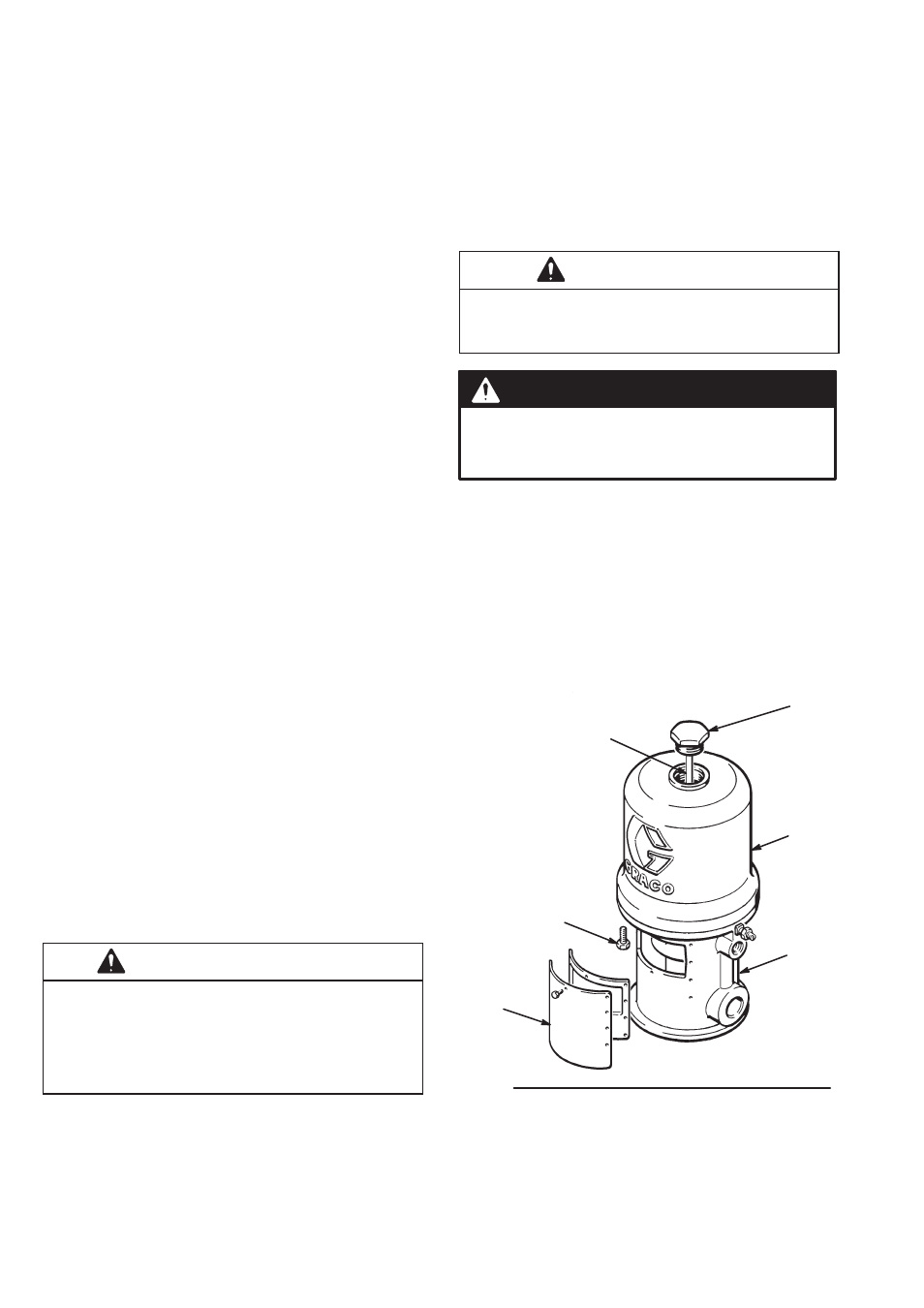

Рис. 2
G
Z
J
BB
H
Чтобы не
повредить
блокирующий
стержень
держите его при
помощи
плоскогубцев с
накладками
207579.
F
