12
306982
Обслуживание

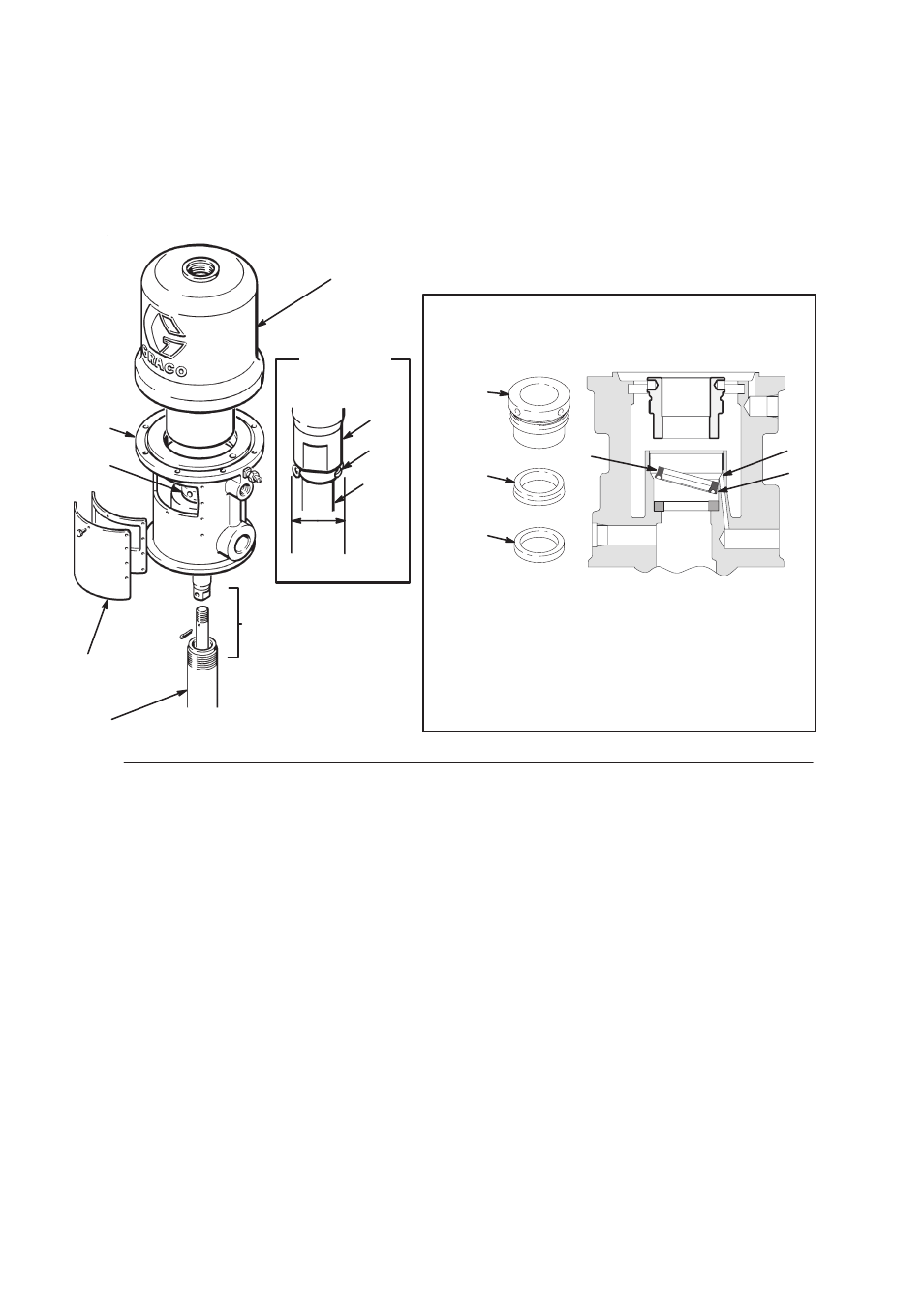

Рис. 4
HH
BB
CC
J
G
СМ. ДЕТАЛЬ A
FF
DD
EE
1 дюйм
(25 мм)
ДЕТАЛЬ A
ПРИМЕЧАНИЕ: Во избежание повреждения
уплотнений при установке вставляйте
уплотнения под углом, указанным выше, чтобы
сторона А была ниже отверстия C. Затем давите
на сторону В вниз до тех пор, пока уплотнение не
встанет на место.
C
A
190249
B
112843
190495
ДЕТАЛЬ B, для линейных насосов модели 205647
Линейные насосы
моделей 205647
и 206078
