Установка
Общие сведения
ПРИМЕЧАНИЕ: Справочные номера и буквы в скобках
в тексте относятся к сноскам на рисунках и чертежах
деталей.
ПРИМЕЧАНИЕ: Всегда используйте только
оригинальные детали и принадлежности от фирмы
Graco, которые можно приобрести у дистрибьютора
фирмы Graco.
Заземление
ПРЕДУПРЕЖДЕНИЕ
ОПАСНОСТЬ ВОСПЛАМЕНЕНИЯ
И ВЗРЫВА
Перед эксплуатацией насоса заземлите
систему, как описано ниже. Прочтите
также раздел ОПАСНОСТЬ
ВОСПЛАМЕНЕНИЯ И ВЗРЫВА на стр. 4.

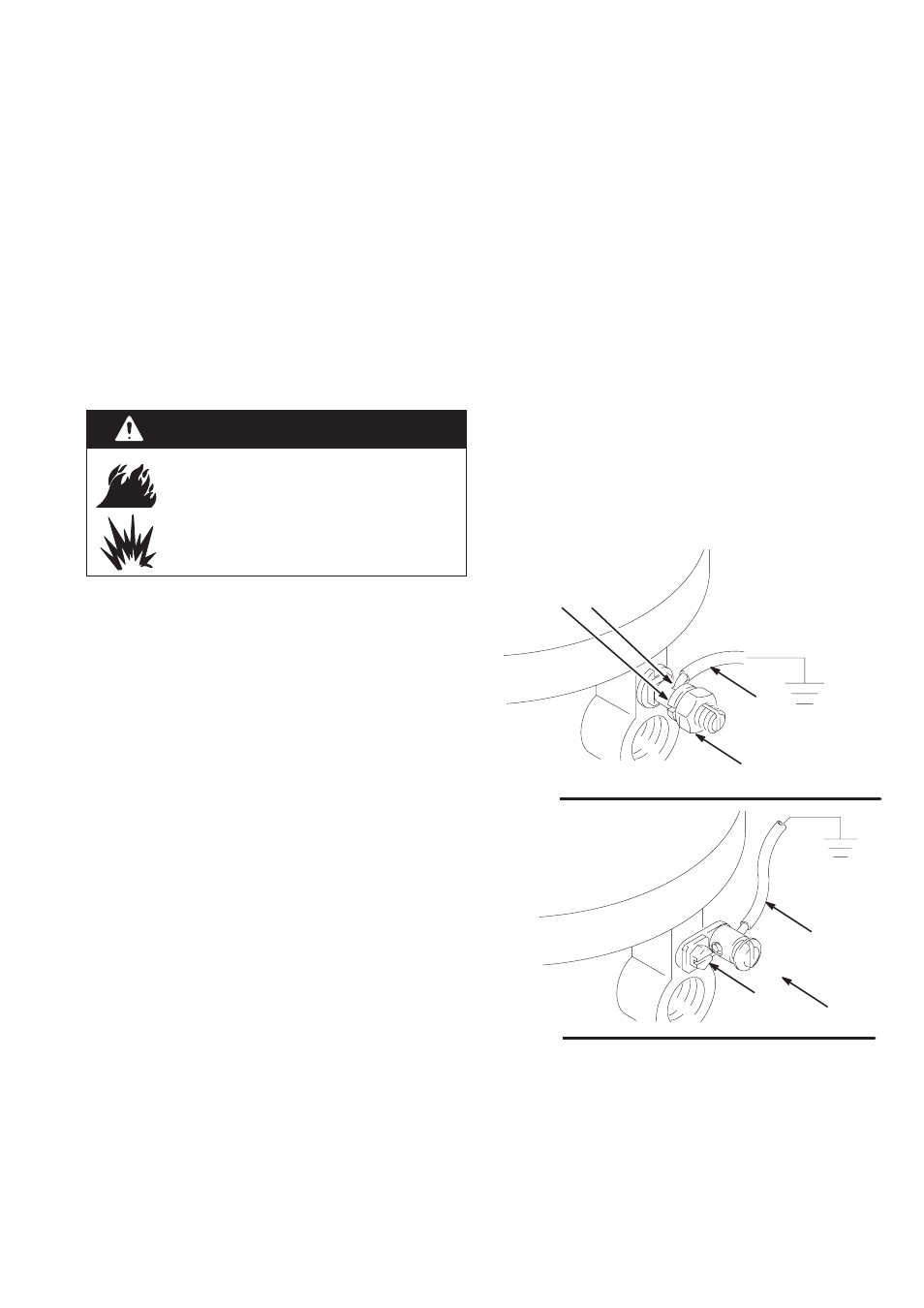

D Насос: Используйте провод заземления и зажим, как
показано на Рис. 1. Ослабьте затяжку контргайки (А)
болта заземления и шайбы (B). Вставьте один конец
провода заземления (C) с минимальным сечением
1,5 мм@ в прорезь болта (D) и над¸жно затяните
контргайку. Подсоедините другой конец провода
к фактической линии заземления.
Модель ¹ 206078: Снимите винт заземления (Z)
и вставьте в проушину кольцевого зажима на конце
провода заземления (Y). Прикрутите винт
заземления обратно к насосу и над¸жно затяните
его. Соедините другой конец провода заземления
с фактической линией заземления. См. Рис. 2. Чтобы
заказать провод заземления и зажим, оформите
заказ на Изделие ¹ 222011.
D Шланги для жидкостей и сжатого воздуха:
Используйте только электропроводящие шланги.
D Воздушный компрессор: Следуйте рекомендациям
изготовителя.
D ÏèñòîëåòĆðàñïûëèòåëü и раздаточный клапан:
Заземлите посредством соединения с заземленными
надлежащим образом шлангом для жидкости
и насосом.
D Предмет, подвергаемый распылению: Следуйте
местным нормам.
D Контейнеры с растворителем, используемым при
промывке: Следуйте местным нормам. Используйте
только электропроводящие металлические
контейнеры, установленные на заземленной
поверхности. Не ставьте контейнер на
непроводящую ток поверхность, например, на бумагу
или картон, так как это нарушит целостность
заземления.
D Чтобы обеспечить заземление при промывке или
сбросе давления, плотно прижмите металлическую
часть распылителя к боковой поверхности
заземленной металлической емкости, затем
нажмите пусковой механизм.
0720
Рис. 1
C
A
D
B
Ðèñ. 2
Z
Y
TI1052
