Установка – Инструкция по эксплуатации Graco Husky 205
Страница 7
7
7
3A2981
Установка

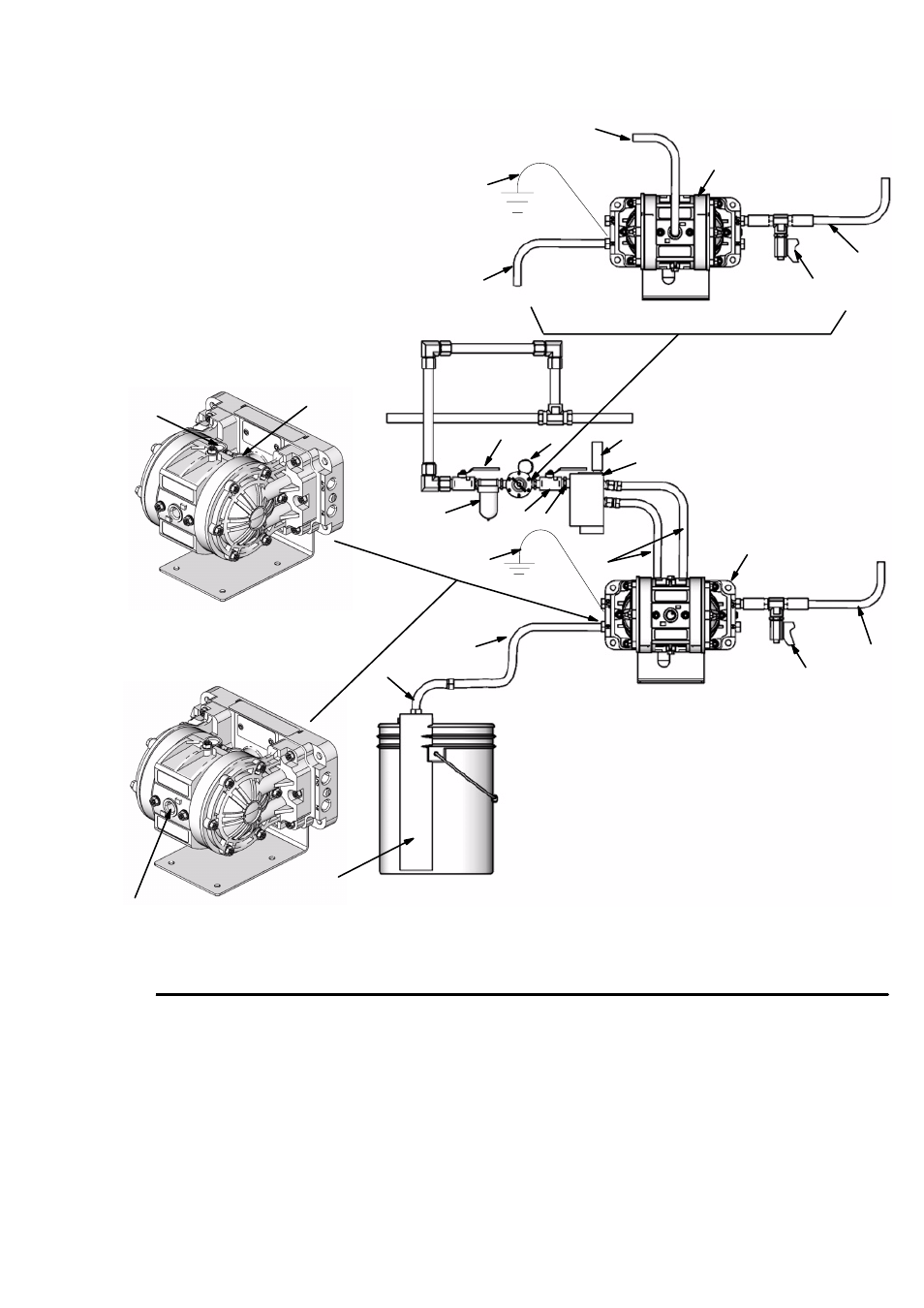

Рис. 4
ОБОЗНАЧЕНИЯ
A
Насос Husky 205
B
Главный воздушный клапан стравливающего типа
(требуется для насоса)
C
Пневмолинии
E
Главный воздушный клапан (для принадлежностей)
F
Фильтр пневмолинии
G
Глушитель
H
Регулятор расхода воздуха в насосе
J
Клапан слива жидкости
(необходим со стороны выпуска жидкости из насоса)
L
Линия всасывания жидкости
N
Шланг подачи жидкости
T
Переходник для отверстия в баке
U
4‐ходовой электромагнит
Y
Провод заземления (обязательный компонент)
Инструкции по установке см. на стр. 4.
C
J
L
N
T
Y
A
U
Пневмолиния к впуску
С внутренним управлением с
помощью воздушного клапана
С дистанционным
электромагнитным управлением
E
H
B
G
F
Вид удаленного электромагнита
Вид воздушного клапана изнутри
(для наглядности показан вертикально)
C
J
N
A
L
L
C
Пневмолиния к
отверстию A
Пневмолиния к
отверстию B
Y
ti10663a
