6
3A2981
Установка
Пневмолинии
ПРЕДУПРЕЖДЕНИЕ
Главный воздушный клапан стравли-
вающего типа и клапан слива жидкости
Система должна оснащаться главным
воздушным клапаном стравливающего типа
и клапаном слива жидкости.
Главный воздушный клапан
стравливающего типа сбрасывает воздух,
задержанный между клапаном и насосом.
Скопившийся воздух может привести к
неожиданному срабатыванию насоса, что
может нанести серьезную травму, включая
попадание брызг в глаза или на кожу,
повреждение движущимися частями или
загрязнение опасными жидкостями.
Клапан слива жидкости снижает риск
получения серьезной травмы, включая
попадание брызг в глаза или на кожу, а
также загрязнение опасными жидкостями.
Установите клапан слива жидкости рядом с
выпуском жидкости насоса, чтобы
сбрасывать давление в шланге в случае его
закупорки.
1. Установите принадлежности пневмолинии на
стене или кронштейне. Убедитесь в том, что
пневмолиния, обеспечивающая подачу
воздуха к принадлежностям, заземлена.
a. Скорость работы насоса можно
контролировать одним из двух указанных
ниже способов. Для контроля с
воздушной стороны установите
регулятор расхода воздуха. Для контроля
со стороны жидкости установите клапан
жидкости рядом с выпуском.
b. Установите главный воздушный клапан
стравливающего типа за регулятором
расхода воздуха и используйте его для
стравливания скопившегося воздуха. См.
предупреждение «Главный воздушный
клапан стравливающего типа и клапан
слива жидкости» выше. Установите
еще один главный воздушный клапан
стравливающего типа перед всеми
принадлежностями пневмолинии и
используйте этот клапан для изоляции
данных принадлежностей во время
очистки и ремонта оборудования.
c. Фильтр пневмолинии удаляет вредные
загрязняющие вещества и влагу из
подаваемого сжатого воздуха.
2. Установите гибкий шланг для воздуха между
принадлежностями и впуском воздуха в
насосе. Ввинтите фитинг пневмолинии во
впуск для воздуха.
3. Не ограничивайте выпуск отработанного
воздуха из соответствующего отверстия. Это
может привести к хаотичной работе насоса.
Линии жидкости

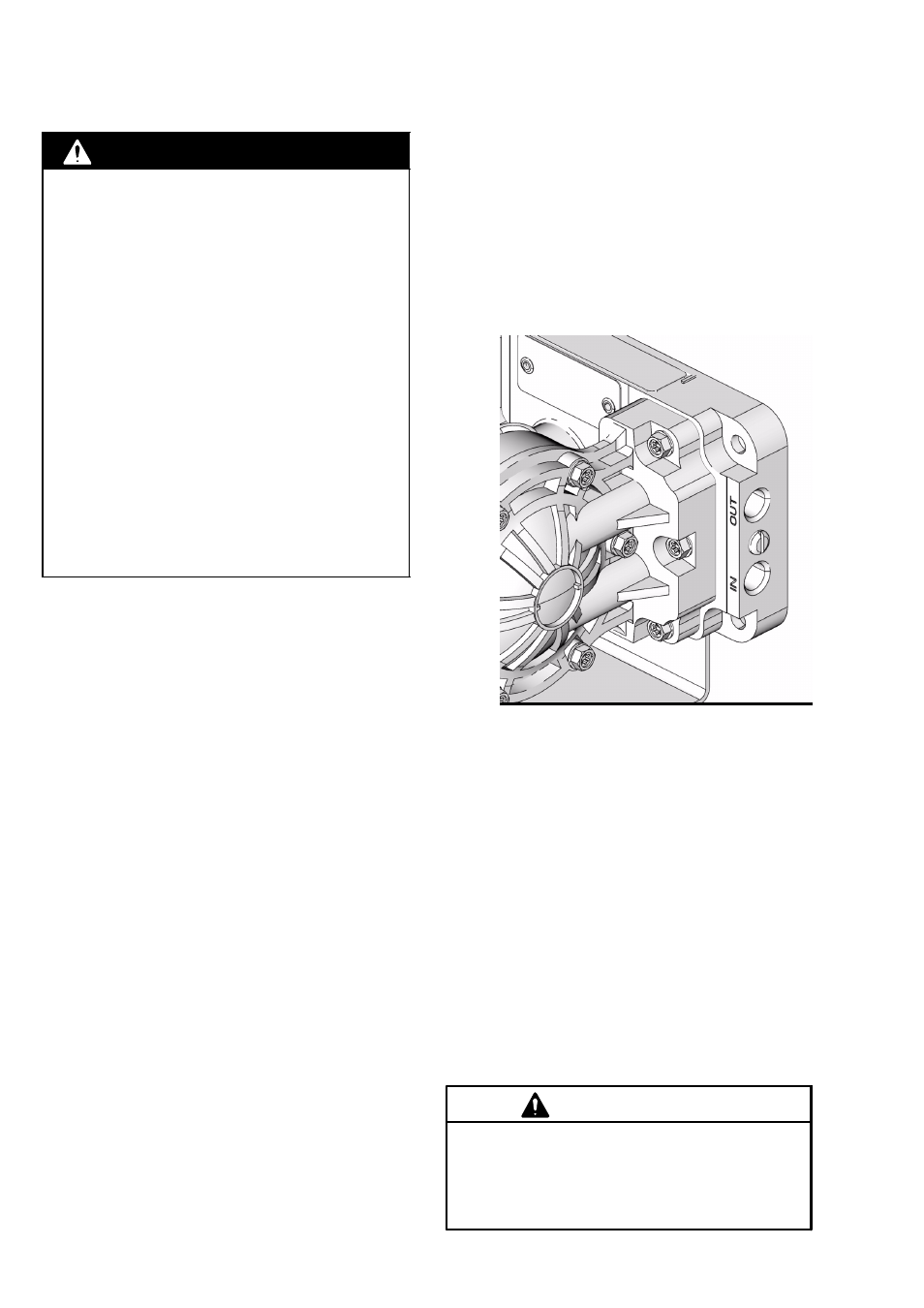

Рис. 3. На каждом конце коллектора жидкости
располагаются отверстия IN (впуск) и OUT
(выпуск) для жидкости. ПРИМЕЧАНИЕ.
Убедитесь в том, что отверстие OUT (выпуск)
в коллекторе жидкости направлено вверх.
Это обеспечит надлежащее заполнение насоса.
Впускную и выпускную линии жидкости можно
подключить с одного конца или с
противоположных концов коллектора. Закройте
неиспользуемые отверстия заглушками
(предоставляются).
Рис. 3
06179A
ti10661a
Стандартная установка
Схемы установки, показанные на рис. 4,
являются лишь руководствами для выбора и
установки насоса. Они не являются
фактическими конструкциями системы.
Компоненты стандартной установки (не
предоставляются компанией Graco).
D Для работы электромагнита: четырехходовой
3‐позиционный электромагнитный клапан с
5 отверстиями 1/4 дюйма или два
3-позиционных 3-ходовых клапана. Серия
Mac 44 (4-ходовой) или 35 (3-ходовой). Так
или иначе, если система не работает, следует
выполнять снятие давления воздуха.
D ПЛК или таймер. Обратитесь за
консультацией к местному дистрибьютору
промышленных средств управления.
Для работы электромагнита: отработанный
материал должен отводиться из насоса через
электромагнитный клапан. Если такая работа
не будет обеспечена, это может привести к
повреждению мембран.
ВНИМАНИЕ!
