12
3A2981
Обслуживание
Комплекты для обслуживания
Комплекты для обслуживания можно
заказывать отдельно.
Чтобы отремонтировать воздушный клапан,
заказывайте деталь № 238853. Детали,
входящие в комплект для обслуживания
воздушного клапана, обозначены звездочкой в
чертеже деталей на стр. 17, например (3*).
Для запасных деталей секции жидкости см.
матрицу комплектов для обслуживания на
стр. 15. Детали, входящие в комплект для
обслуживания секции жидкости, обозначены
крестиком в чертеже деталей на стр. 17,
например (4{).
Обслуживание воздушного клапана
Обслуживание воздушного клапана выполняется
указанным ниже образом. См. рис. 5.
1. Произведите снятие давления и
отсоедините пневмолинию от насоса.
ПРЕДУПРЕЖДЕНИЕ
Во избежание получения серьезной травмы
выполняйте инструкции раздела «Процедура
снятия давления» на стр. 8 всякий раз,
когда в руководстве содержится уведомление
о необходимости снятия давления.
2. Удалите четыре винта (14), которые крепят
крышку клапана (7) к центральному
корпусу (1).
3. Снимите блок (4) и каретку (2) клапана.
Замените уплотнения П-образного сечения
(3). Замените каретку и блок клапана. При
замене каретки клапана устанавливайте ее
по всей длине на одной или другой стороне.
ПРИМЕЧАНИЕ. Блок клапана,
представленный на рис. 5, предназначен для
насосов с пневматическим двигателем. Если
используемый насос оснащен пневматичес-
ким двигателем с электромагнитным
управлением, это действие не выполняется.
Пункты 2, 3, 4, 16 и 17 не требуются.
4. Очистите все загрязненные детали.
5. Чтобы установить на место крышку
клапана (7), расположите ее на достаточном
расстоянии, чтобы не повредить квадратные
уплотнительные кольца (6), и задвиньте
крышку (7) в центральную секцию.
6. Установите винты (14) и затяните их с
усилием 4,5–5,0 НSм (40–45 дюймо-фунтов).
См. раздел «Последовательность
затяжки» на стр. 18.
7. Повторно подсоедините насос.

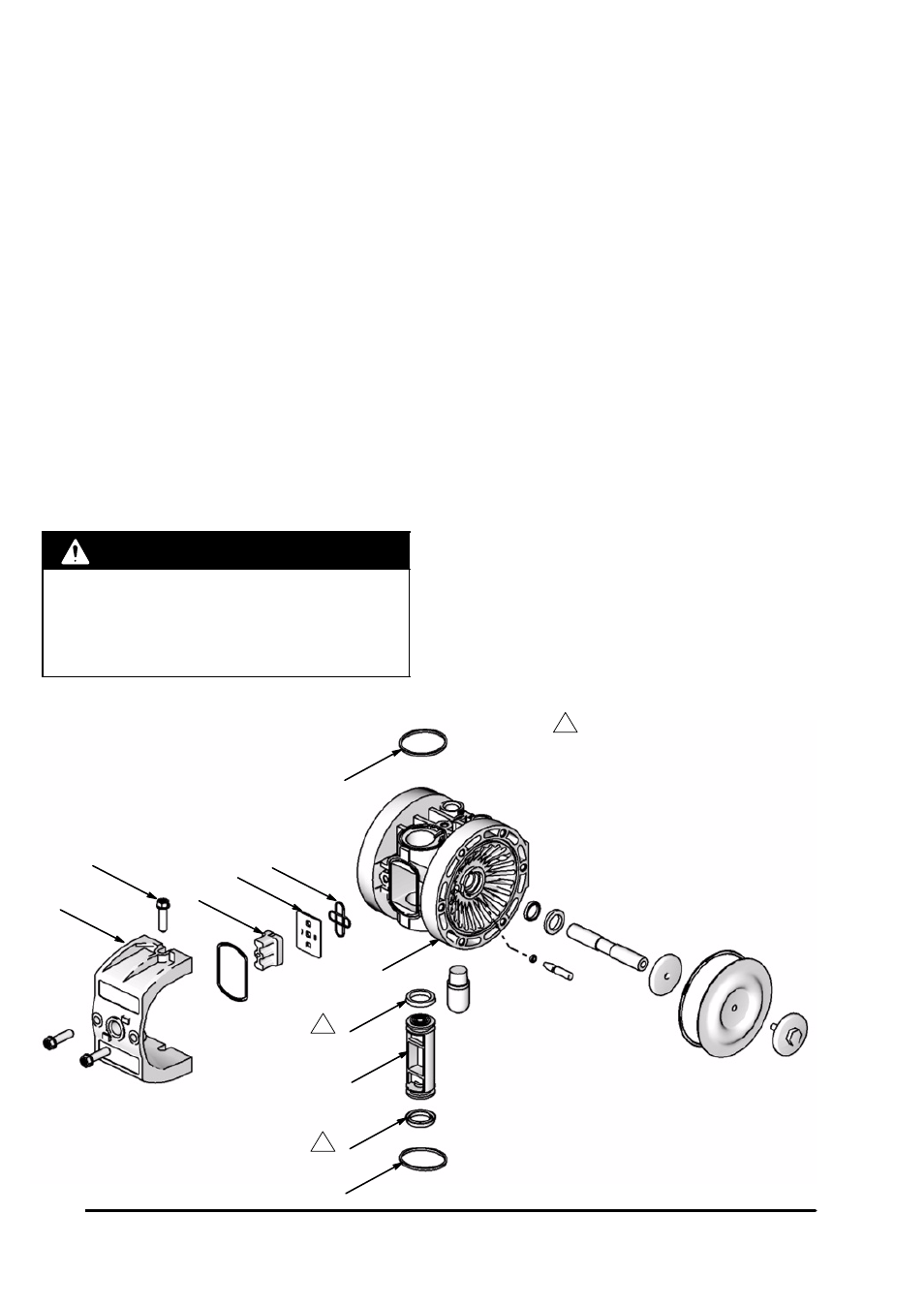

Рис. 5
7
ti10664a
14
2
4
Кромки уплотнений П-образного сечения (3)
должны быть направлены друг к другу
(к центру каретки клапана (2)).
1
1
3
3
1
1
17
16
6
6
