Графики характеристик
Выпускное давление
жидкости в насосе Husky 205
РАСХОД ЖИДКОСТИ, гал/мин (л/мин)
Условия испытаний.
Насос испытан водой с
погруженным в жидкость впускным отверстием.
Для того чтобы определить выпускное давление
жидкости (фунты на кв. дюйм/МПа/бар) при определенном
расходе жидкости (гал/мин; л/мин) и рабочем давлении
воздуха (фунты на кв. дюйм/МПа/бар), выполните указанные
ниже действия.
1. Найдите показатель расхода жидкости в нижней части
графика.
2. Проведите вертикальную линию до пересечения с
выбранной кривой выпускного давления жидкости.
3. Прочтите на шкале слева показатель выпускного
давления жидкости.
ВЫПУСКНОЕ ДАВЛЕНИЕ ЖИДКОСТИ,
фунты/кв. дюйм (МПа,
бар)
0,5
(1,9)
2,5
(9,5)
100
(0,7, 7)
2
(7,6)
A
B
C
80
(0,55, 5,5)
60
(0,41, 4,1)
40
(0,28, 2,8)
20
(0,14, 1,4)
1
(3,8)
1,5
(5,7)
90
(0,62, 6,2)
70
(0,48, 4,8)
50
(0,35, 3,5)
30
(0,21, 2,1)
10
(0,07, 0,7)
0
0
3
(11,4)
3,5
(13,3)

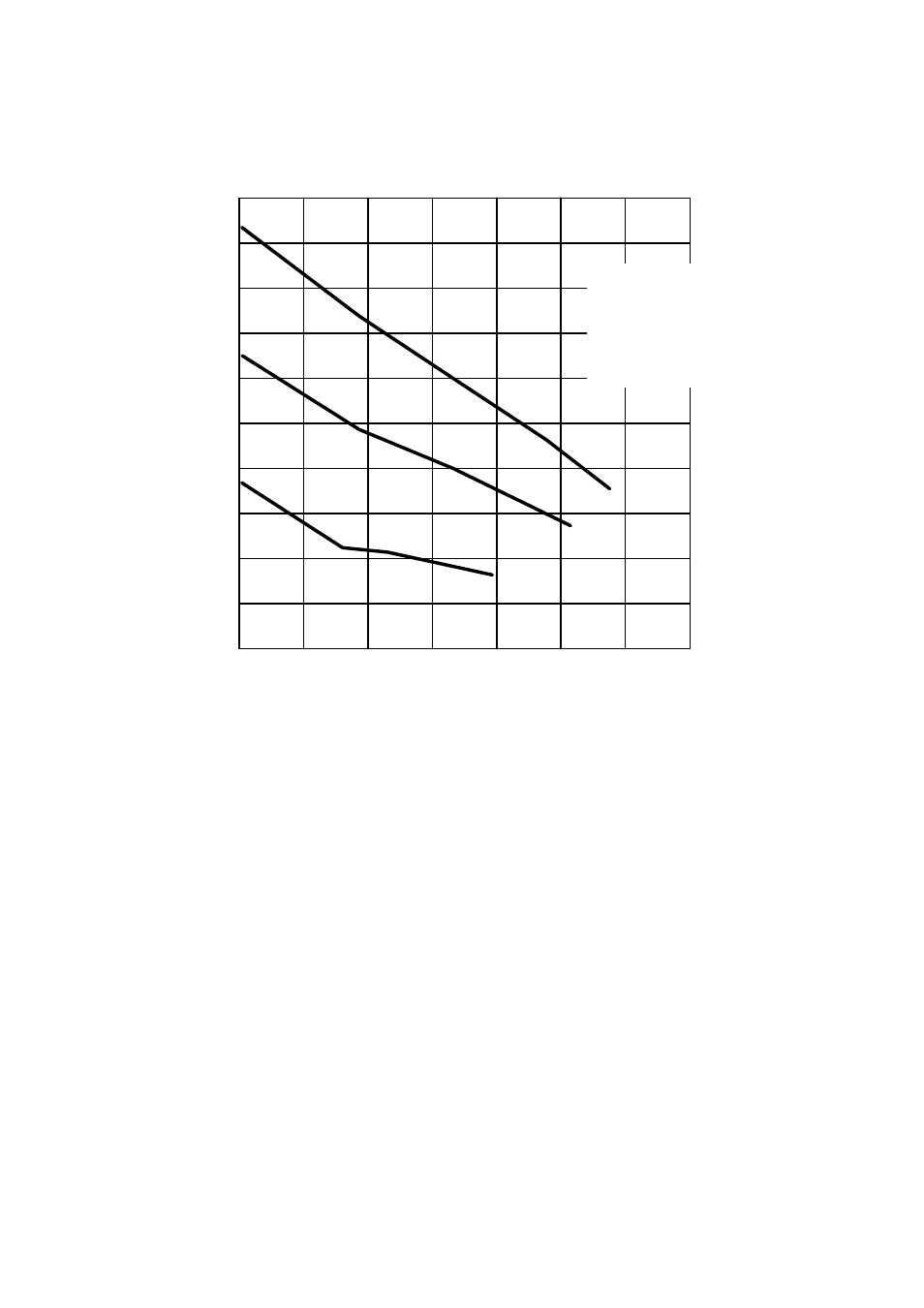

Кривые давления жидкости
A Давление воздуха – 7 бар
(100 фунтов/кв. дюйм; 0,7 МПа)
B Давление воздуха – 4,8 бар
(70 фунтов/кв. дюйм; 0,48 МПа)
C Давление воздуха – 2,8 бар
(40 фунтов/кв. дюйм; 0,28 МПа)
