22
3A2981
Графики характеристик
РАСХОД ЖИДКОСТИ, гал/мин (л/мин)
Условия испытаний.
Насос испытан водой с
погруженным в жидкость впускным отверстием.
РАСХОД ВОЗДУХА,
ст. куб. футы/мин (куб. метры/мин)
Для того чтобы определить расход воздуха насосом
(ст. куб. футы/мин или м#/мин) при определенном расходе
жидкости (гал/мин или л/мин) и давлении воздуха (фунты
на кв. дюйм/МПа/бар), выполните указанные ниже
действия.
1. Найдите показатель расхода жидкости в нижней части
графика.
2. Проведите вертикальную линию до пересечения с
выбранной кривой расхода воздуха.
3. Прочтите на шкале слева показатель расхода воздуха.

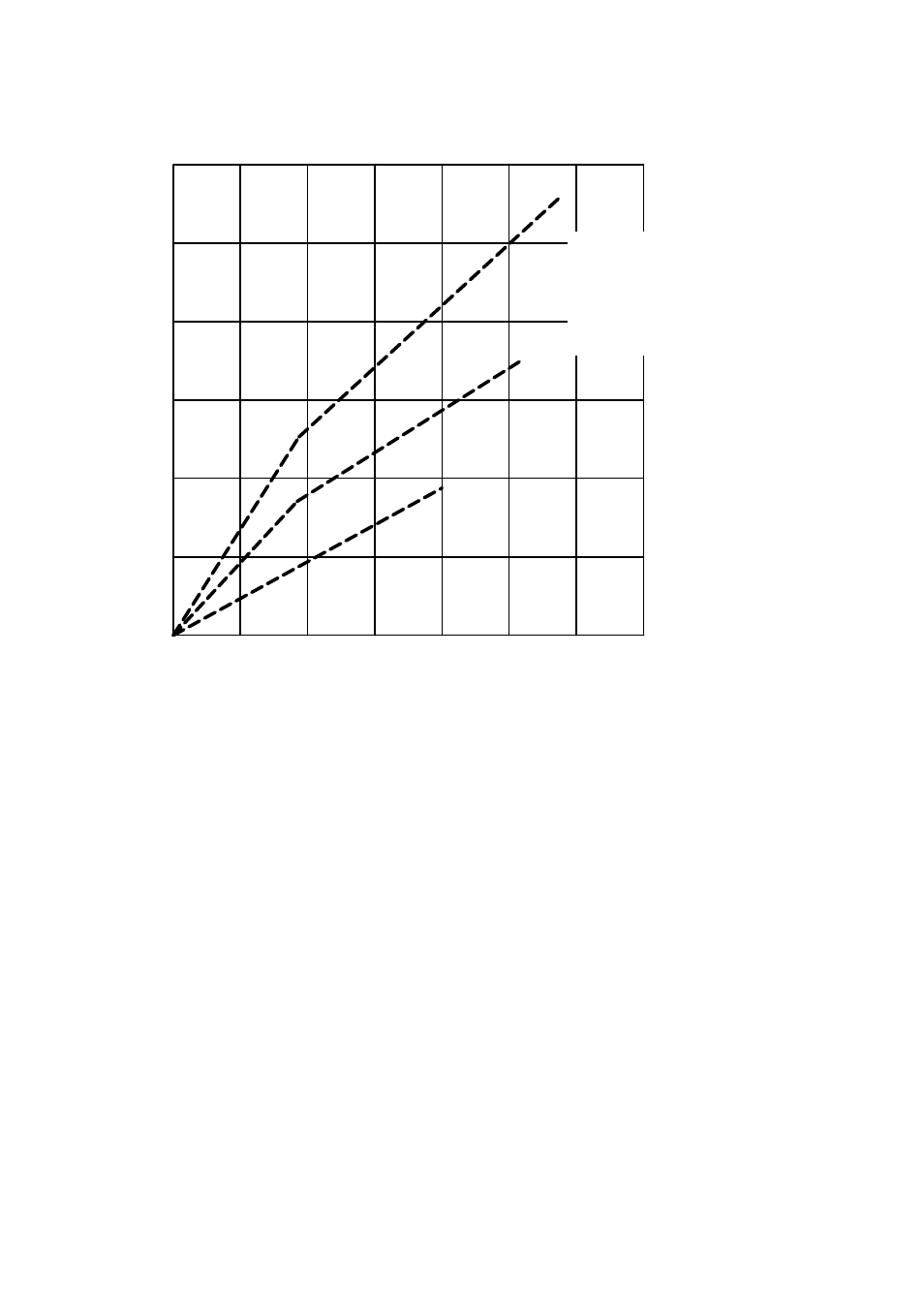

Расход воздуха в насосе Husky 205
0,5
(1,9)
2,5
(9,5)
3
(0,09)
2
(7,6)
1
(3,8)
1,5
(5,7)
5
(0,14)
6
(0,17)
4
(0,11)
2
(0,06)
B
C
A
1
(0,03)
0
3
(11,4)
3,5
(13,3)
0
Кривые расхода воздуха
A Давление воздуха – 7 бар
(100 фунтов/кв. дюйм; 0,7 МПа)
B Давление воздуха – 4,8 бар
(70 фунтов/кв. дюйм; 0,48 МПа)
C Давление воздуха – 2,8 бар
(40 фунтов/кв. дюйм; 0,28 МПа)
