14
3A2981
Обслуживание
Замена обратных клапанов
Замените каждую пару обратных клапанов
указанным ниже образом. См. рис. 7.
1. Произведите снятие давления и
отсоедините пневмолинию от насоса.
ПРЕДУПРЕЖДЕНИЕ
Во избежание получения серьезной травмы
выполняйте инструкции раздела «Процедура
снятия давления» на стр. 8 всякий раз,
когда в руководстве содержится уведомление
о необходимости снятия давления.
2. Извлеките восемь винтов (58), которые
крепят узел с крышками секции жидкости и
центральным корпусом к коллектору (52), и
снимите узел с коллектора (52).
3. Удалите и замените обратные клапаны (20).
Тщательно следите, чтобы заменяющие
обратные клапаны устанавливались в
том же положении, что и заменяемые
клапаны. Убедитесь в том, что участок
между обратным клапаном и седлом очищен.
4. Удалите и замените уплотнительные кольца
(21). Если уплотнительное кольцо сжато, его
нельзя использовать повторно. Убедитесь в
том, что участок между обратным клапаном
и седлом очищен.
5. Установите узел с крышками секции
жидкости и центральным корпусом на
коллектор (52), вставьте винты (58), которые
крепят узел к коллектору, и затяните винты
с усилием 4,5–5,0 НSм (42–47 дюймо-фунтов).
См. раздел «Последовательность
затяжки» на стр. 18.
6. Повторно подсоедините насос.

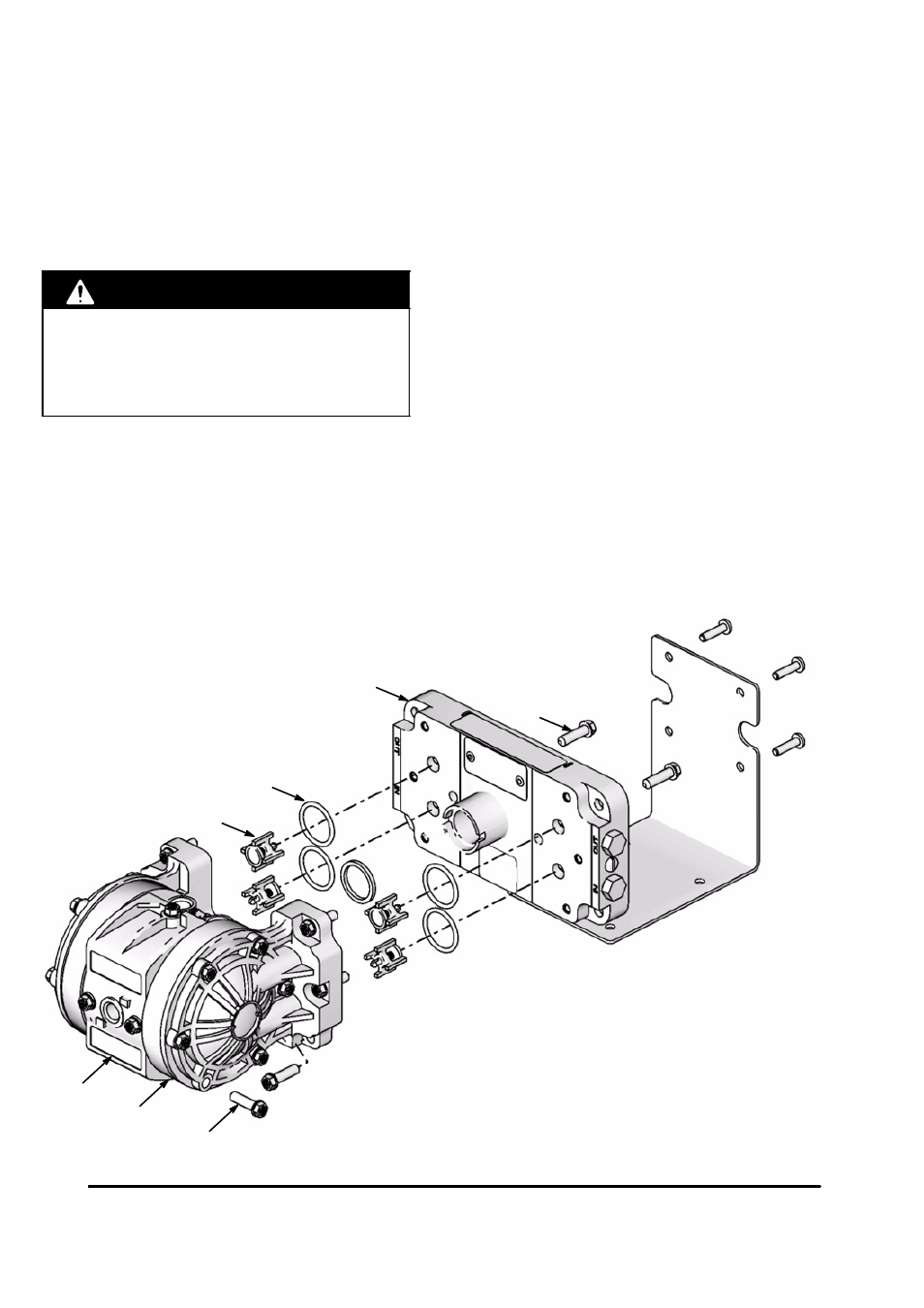

Рис. 7
ti10665a
1
52
21
20
51
58
58
