Ремонт оборудования
88 3A2620E

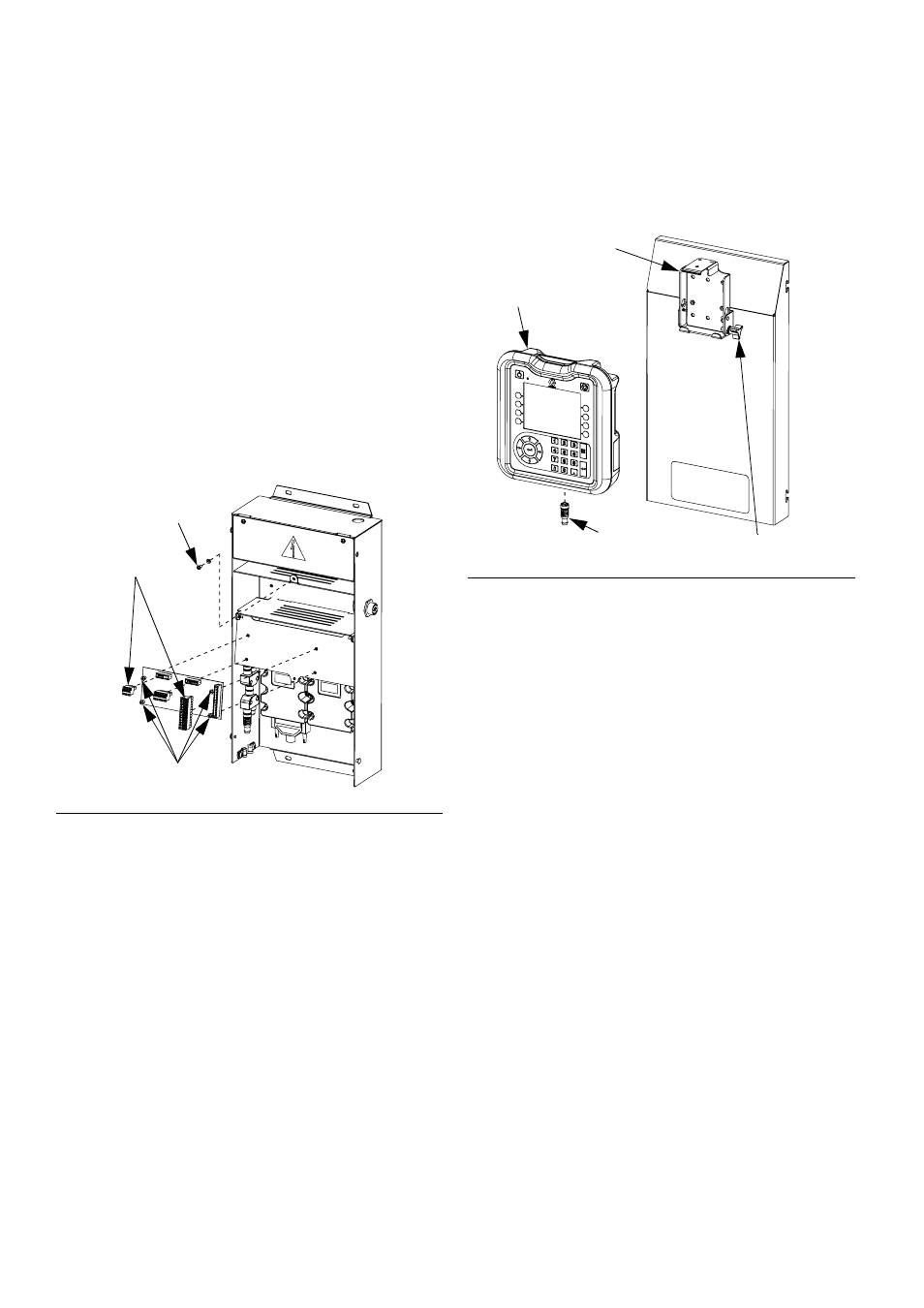

Замена платы вихревых диспенсеров
16K570
1. Подготовка блока управления к ремонту,
стр. 87.
2. Снимите винт (a) с крышки платы вихревых
диспенсеров. Откройте крышку платы.
3. Снимите с платы кабельные соединители (b).
4. Снимите с платы четыре винта (c). Замените
плату на новую. Закрепите новую плату с
помощью четырех винтов (c).
5. Вставьте в новую плату кабельные
соединители (b).
6. Закрепите крышку платы на нужном месте с
помощью винта (a).
Замена улучшенного модуля дисплея
1. Подготовка блока управления к ремонту,
стр. 87.
2. Отсоедините кабель CAN (18) от модуля ADM (2).
3. Снимите модуль ADM с держателя.
4. Снимите панель доступа к жетону со старого
модуля ADM и извлеките ключ-жетон. Не
выбрасывайте жетон.
5. Подключите кабель CAN к новому модулю ADM.
6. Обновите программное обеспечение нового
модуля ADM (см. стр. 77).
7. Установите ключ-жетон в новый модуль ADM.
Установите на место панель доступа к жетону.
8. Прикрепите новый модуль ADM к держателю.
Р ИС . 62
a
b
c
Р ИС . 63
18
11, 14, 24
2
21
