Схема стандартного цикла выполнения задания, Схемы управления – Инструкция по эксплуатации Graco PCF-PrecisionSwirl
Страница 50
Эксплуатация оборудования
50
3A2620E

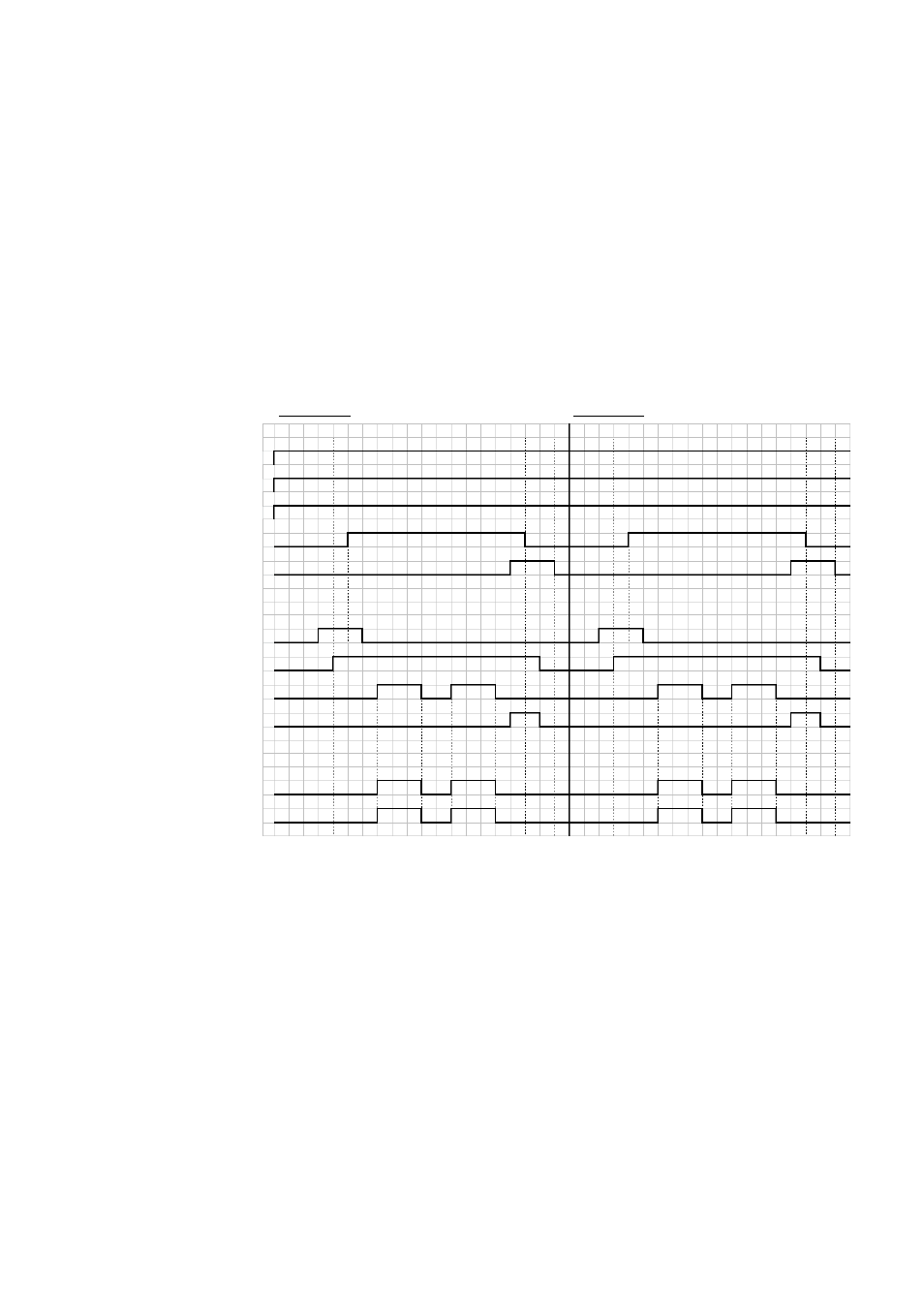

Схема стандартного цикла выполнения задания
ПРИМЕЧАНИЕ. Вихревые диспенсеры можно
включать в любой момент, будь то в ходе
выполнения задания или в остальное время.
Подождите, пока диспенсеры не наберут нужную
скорость. Если это возможно, проверьте скорость
диспенсеров с помощью интерфейса системы
автоматизации, прежде чем открывать клапаны
подачи.
Схемы управления
Первое задание
Второе задание
Dispenser (Fluid Plate) No Alarm («Тревожные сигналы диспенсера
Dispenser (Fluid Plate) No Error («Ошибки диспенсера
Dispenser (Fluid Plate) In Process («Диспенсер
Volume OK
Style Bits («Биты режима подачи жидкости»)
Style Strobe («Строб режима подачи жидкости»)
Выходные сигналы системы автоматизации
Dispense Valve X On
Dispense Complete
Regulator Active («Регулятор работает»), Precharge
Сигналы состояния системы PCF
Dispense Valve X Open
Dispense Ready
Входные сигналы системы автоматизации
(выходные сигналы системы PCF)
(«Система готова к подаче жидкости»)
(жидкостной пластины) отсутствуют»)
(жидкостной пластины) отсутствуют»)
(жидкостная пластина) работает»)
(«Объем подачи соответствует требованиям»)
(входные сигналы системы PCF)
(«Клапан подачи X включен»)
(«Подача жидкости завершена»)
(«Предварительное заполнение системы») = 0
(«Клапан подачи X открыт»)
