Общие сведения
3A2620E
15
Регулятор подачи жидкости
Выпускаются следующие варианты регулятора
подачи жидкости:
•
картриджный регулятор;
•
мастичный регулятор для жидкостей с
температурой окружающей среды;
•
мастичный регулятор для подогреваемых
жидкостей.
Все регуляторы подачи жидкости используют
давление воздуха для управления давлением
жидкости и быстрого реагирования на электронные
команды, тем самым обеспечивая точно
контролируемый непрерывный поток рабочего
материала.
Картриджный регулятор
Картриджный регулятор (244734) идеален для
использования совместно с герметиками и
клеящими материалами малой и средней вязкости.
Мастичный регулятор для жидкостей с
температурой окружающей среды
Мастичный регулятор для жидкостей с температурой
окружающей среды (246642) идеален для
использования совместно с герметиками и клеящими
материалами средней и высокой вязкости.
Мастичный регулятор для подогреваемых
жидкостей
Мастичный регулятор для подогреваемых
жидкостей (246643) идеален для использования
совместно с герметиками и клеящими материалами
малой, средней и высокой вязкости со средней и
высокой температурой плавления.
Модуль управления жидкостью (FCM)
Поворотный переключатель модуля FCM
Поворотный переключатель модуля FCM (см.
Р
. 6) необходимо привести в правильное
положение. Положение поворотного
переключателя на каждом модуле FCM должно
быть уникальным. Положение поворотного
переключателя FCM определяет номер
соответствующей жидкостной пластины.
Параметры работы каждой жидкостной пластины
(включая настроенные режимы подачи жидкости)
хранятся в каждом модуле FCM. В связи с этим
изменение положения поворотного переключателя
ведет к отображению параметров пластины под
новым номером в программном обеспечении ADM.
ПРИМЕЧАНИЕ. Определения сигналов содержатся в
разделе Диагностические данные, обозначаемые
с помощью светодиодов, стр. 65.

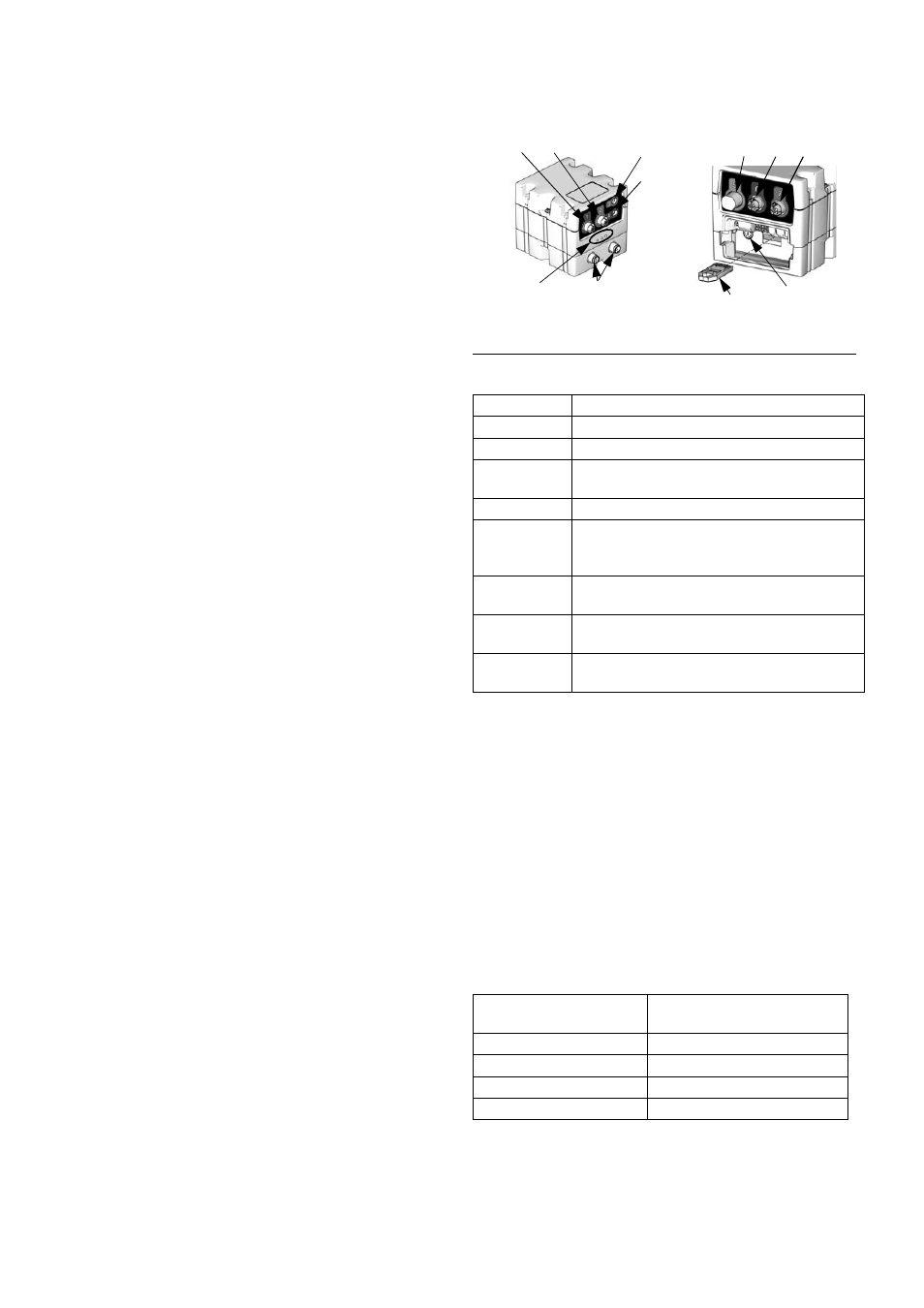

Р
ИС
. 6. Расположение датчиков модуля FCM
Таблица 1. Расположение датчиков модуля FCM
Соединение
Описание датчика
1
Соленоид подачи
2
Расходомер
3
Датчик давления на выходе (только для
систем с подогревом)
4
Преобразователь напряжения в давление
5
Кабель управления (вспомогательное
приспособление, не входящее в комплект
поставки)
6
Датчик давления на входе (только для
систем без подогрева)
7
Датчик давления на выходе (только для
систем без подогрева)
Разъемы
кабелей CAN
---
Деталь
Положение поворотного
переключателя
Жидкостная пластина 1
0 или 1
Жидкостная пластина 2
2
Жидкостная пластина 3
3
Жидкостная пластина 4
4
3
4
5
Разъемы
кабелей CAN
6
7
Индикаторы
состояния
системы
1
2
Ключ-жетон
Поворотный
переключатель
