Приложение B. Сведения о подключении дискретного модуля Gateway (Discrete Gateway Module – DGM) к системе

120

3A2620E

Цифровые выходы модуля DGM

Цифровые выходные сигналы действуют только в том случае, если к контактам 27, 68 и 69 подводится
питание, а контакт 70 соединен с землей. Подробные сведения см. в разделе Справочные номера
контактов
, стр. 118. Номинальное напряжение цифрового выхода составляет 0–30 В постоянного тока.
К контакту 27 ряда 1, контакту 69 ряда 2 и контакту 68 ряда 3 необходимо подключить источник питания,
соответствующий требованиям стандарта NEC, класс 2. Модуль DGM обладает оптической развязкой
(см. следующую иллюстрацию).

Контакты: 9-20, 28-39

Вид: выход с вытекающим током.

Максимальный постоянный ток на выходе:
350 мА (из источника пользователя).

Рекомендуемый постоянный ток: 100 мА.

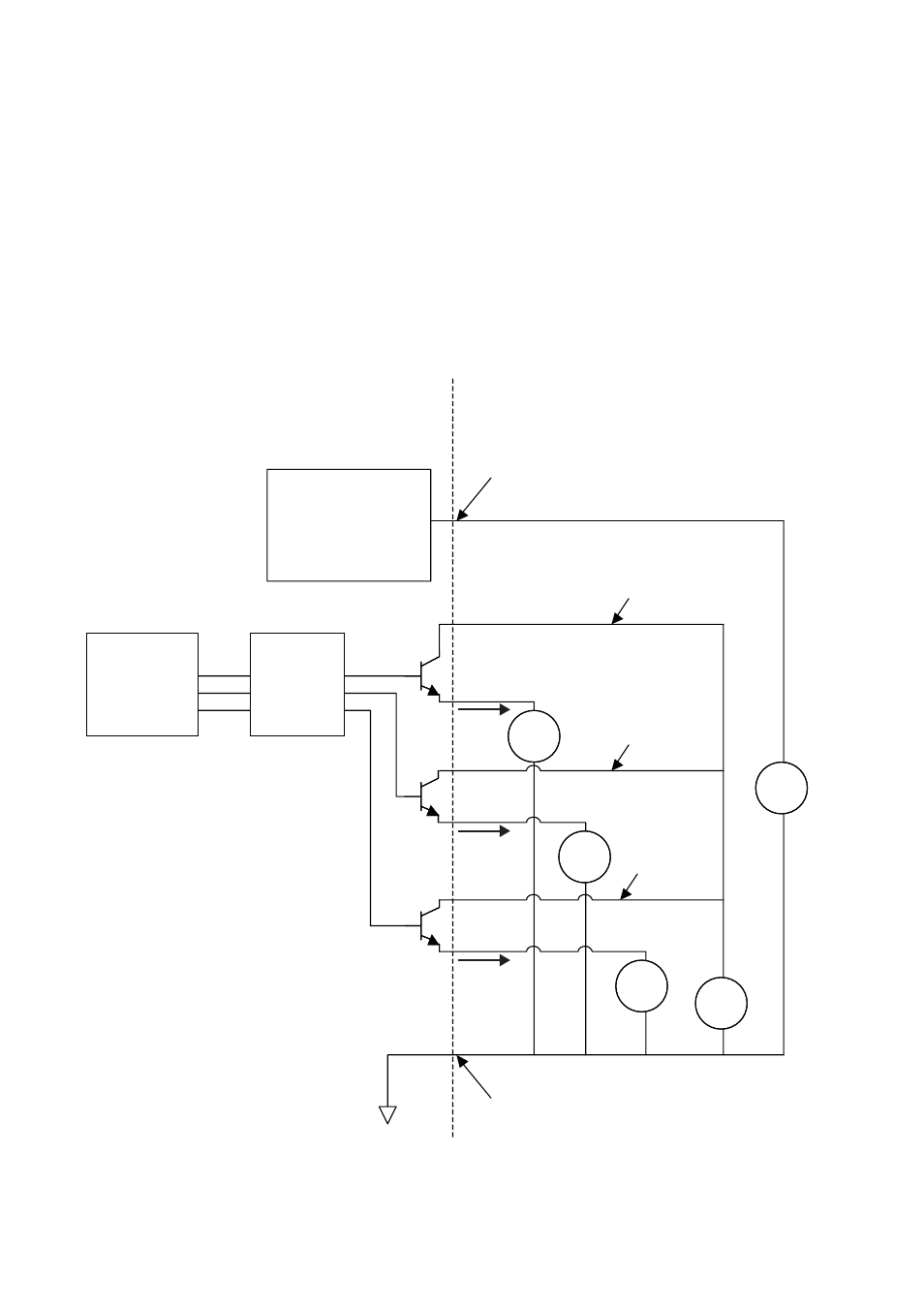

Microcontroller

Discrete Gateway

Optical

Isolator

Isolated Logic ICs

24VDC

24VDC

D-Sub Pin 51 (Isolated
Logic Supply)

D-Sub Pin 70
(Isolated Ground)

Customer Automation

24VDC

24VDC

LOAD

LOAD

LOAD

LOAD

LOAD

LOAD

Digital Output
Supply Bank 1

Digital Output
Supply Bank 2

Digital Output
Supply Bank 3

D-Sub
Pin 27

D-Sub
Pin 69

D-Sub
Pin 68

Digital
Output 1-8

Digital
Output 9-16

Digital
Output 17-24
