Приложение A. Улучшенный модуль дисплея (Advanced Display Module –ADM)
106
3A2620E

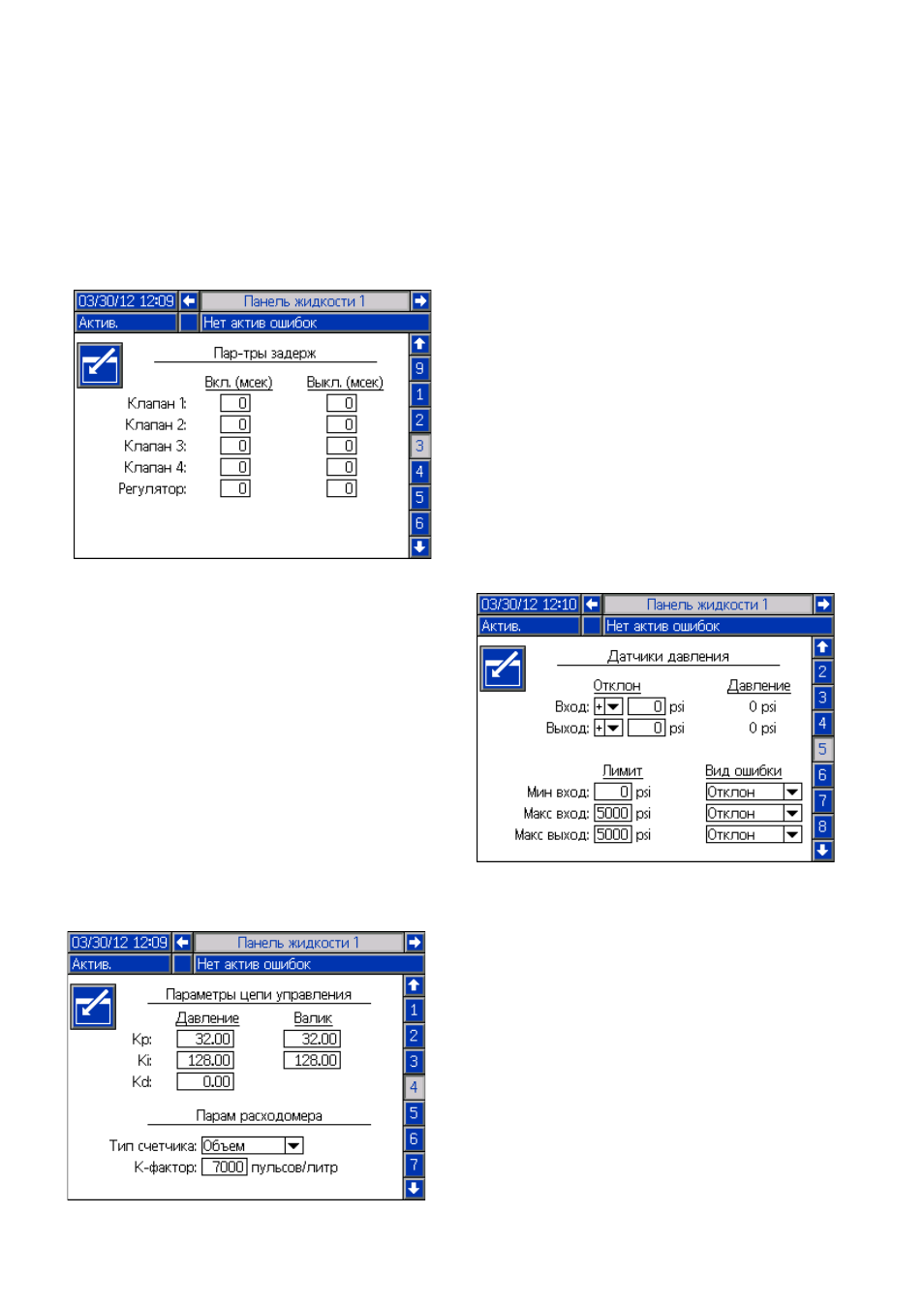

Вкладка Fluid Plate x («Жидкостная пластина x»),
меню 3: Delay Settings («Параметры задержек»)
Данное меню позволяет настраивать задержки
включения и выключения (в миллисекундах) для
каждого клапана и каждого регулятора
.
Подробные сведения о задержках включения и
выключения содержатся в разделе Задержки
включения и выключения, стр. 39.
Вкладка Fluid Plate x («Жидкостная пластина
x»), меню 4: Control Loop and Flowmeter Settings
(«Параметры цикла
регулятор и расходомера»)
Данное меню позволяет выбрать вид расходомера
(объемный или массовый) и коэффициент выпуска
расходомера. Кроме того, в этом меню можно
задать значения переменных цикла управления
давлением Kp, Ki è Kd и цикла управления
микроподачей Kp è Ki.
ПРИМЕЧАНИЕ. Если расходомер в системе
отсутствует, его параметры не являются
доступными для выбора.
ПРИМЕЧАНИЕ. Рекомендуется не изменять
значения, установленные по умолчанию: Kp = 32,00,
Ki = 128,00, Kd = 0,00.
Вкладка Fluid Plate x («Жидкостная пластина
x»), меню 5: Pressure Sensors («Датчики
давления»)
ПРИМЕЧАНИЕ. При использовании жидкостных
пластин с подогревом параметры датчика на входе
не являются доступными для выбора.
В этом меню можно выполнять следующие
действия.
•
Задание отклонений давления на входе и
выходе.
ПРИМЕЧАНИЕ. Для выбора отрицательной
величины значение отклонения должно быть
ненулевым.
•
Установите желаемые минимальное и
максимальное значения давления на входе и
желаемое максимальное значение давления на
выходе.
•
Укажите тип сигнала об ошибке (тревожный
сигнал или сигнал об отклонении), который
возникает в тех случаях, когда значение
давления на входе или выходе из системы
выходит за допустимые пределы.
