Установка
313701B
7
Установка
Условные Обозначения:
A
Воздушный Запорный клапан
(дополнительное вспомогательное
устройство)
B
Воздушный фильтр (дополнительное
вспомогательное устройство)
C
Влагоотделитель Воздушный Линии
и Дренажный Клапан
(дополнительное вспомогательное
устройство)
D
Нагреватель жидкости
E
Регулятор обратного давления
F
Фильтр жидкости
G
Клапан слива жидкости
H
Пистолет-распылитель
J
Поворотная трубка пистолета
K
Гибкий шланг жидкости
L
Подающий/возвратный Шланг для
Электрически Проводящей Нагретой
Жидкости
M
Клапан-тройник
N
Всасывающий шланг и труба
P
Фильтр
R
Заземляющий провод насоса
S
Манометр давления воздуха
пистолета
T
Регулятор давления воздуха
пистолета
U
Главный воздушный клапан
стравливающего типа
V
DataTrak
W
Манометр давления воздуха насоса
X
Регулятор давления воздуха насоса
Y
Вставьте (для моделей без DataTrak)
Р
ИС

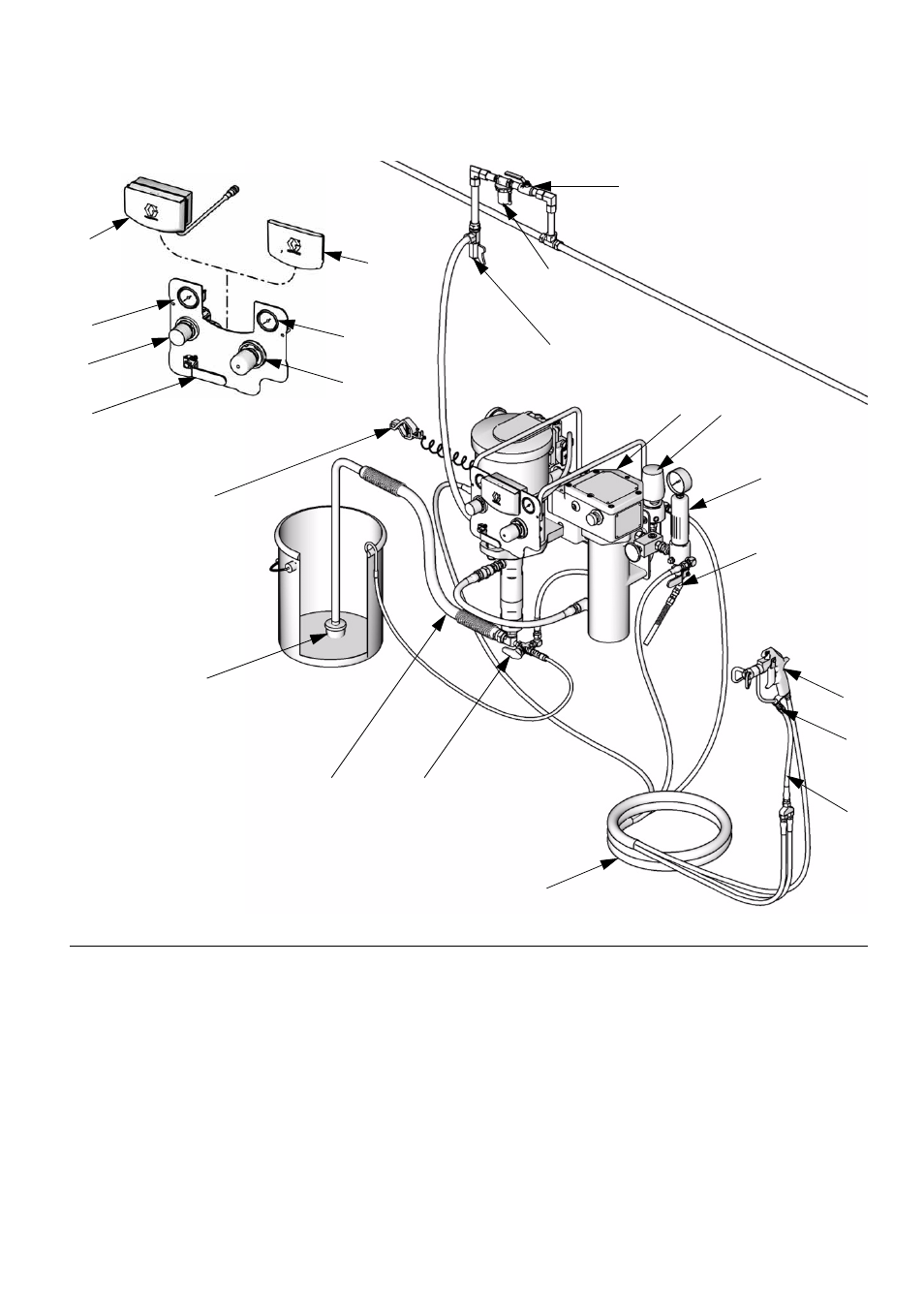

. 1. Типовая установка (представлена модель G30W82)
A
B
C
D
E
F
G
J
H
K
L
M
N
P
R
S
T
U
W
X
V
Y
