Комплекты деталей
313701B
29

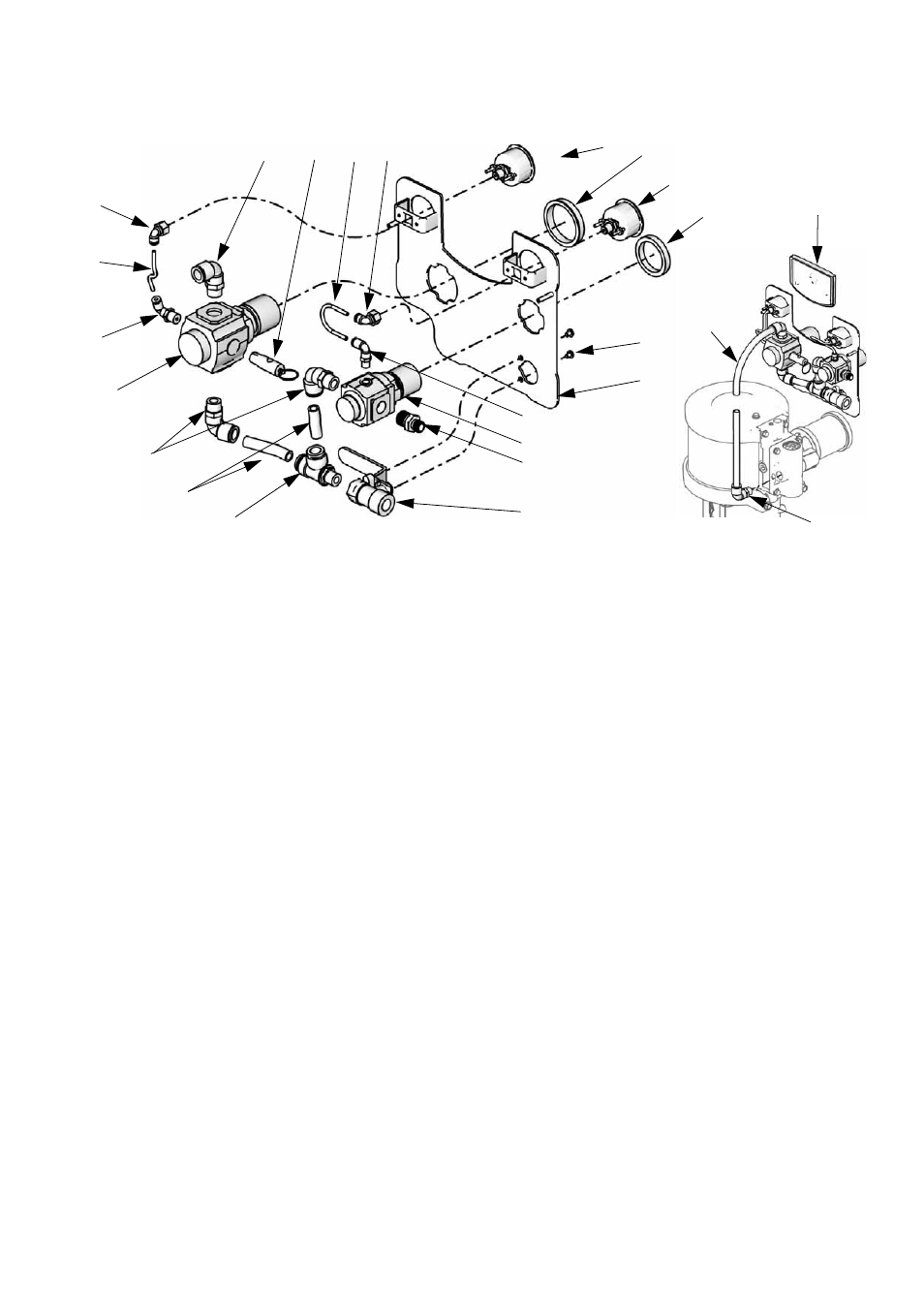

Комплект Пульта управления насоса и пистолета
Комплект 24A581
301
302
303
304
305
306
307
308
312
314
317
309
308
304
310
316
ti13565a
311 307
313
319
321
303
ti13467a
315
Поз. Деталь Описание
Кол-во
301
114362
КЛАПАН, шаровой
1
302
15T643
ВЕРТЛЮГ, Т-образный элемент, 3/8
резьба npt(m) (наруж.) x 1/2T
1
303
061513
ТРУБА, нейлоновая
1.3 футов.
304
121212
КОЛЕНО, вертлюг, 1/2T x 3/8 резьба
npt (наруж.)
3
305
15T536
РЕГУЛЯТОР, воздух, насос 3/8
резьба npt
1
306
15T937
КОЛЕН npt
1
307
054753
ТРУБА, нейлон, черная
4 дюйма
308
15T498
ВЕРТЛЮГ, 90°, 5/32T x 1/8 резьба
npt (внутр.)
2
309
15T866
КОЛЕНО, поворотное; 5/32T x 1/8
резьба npt
1
310
15T500
ИЗМЕРИТЕЛЬНОЕ УСТРОЙСТВО,
давление
2
311
113498
116643
120306
КЛАПАН, предохранительный
Комплект 24A581
Комплект 24A582
Комплект 24A583
1
312
164672
ПЕРЕХОДНИК
1
313
15T538
ГАЙКА, регулятор
1
314
114381
ВИНТ, крышка, с круглой головкой
2
315
15T539
РЕГУЛЯТОР, воздух, 3/8 резьба npt
1
316
116514
ГАЙКА, регулятор
1
317
15T555
ПАНЕЛЬ
1
318
15U666
МЕТКА, панель (не показана)
1
319
277794
ВКЛАДЫШ
1
320
105332
ГАЙКА, замок (не показана)
2
321
15V204
КОЛЕНО, 1/2T x 1/2 резьба npt
1
322
-----
КРЫШКА, линза, 12 листов (не
показаны), закажите Комплект
24A540 из 5 листов
1
Поз. Деталь Описание
Кол-во
310
