Установка
313701B
11

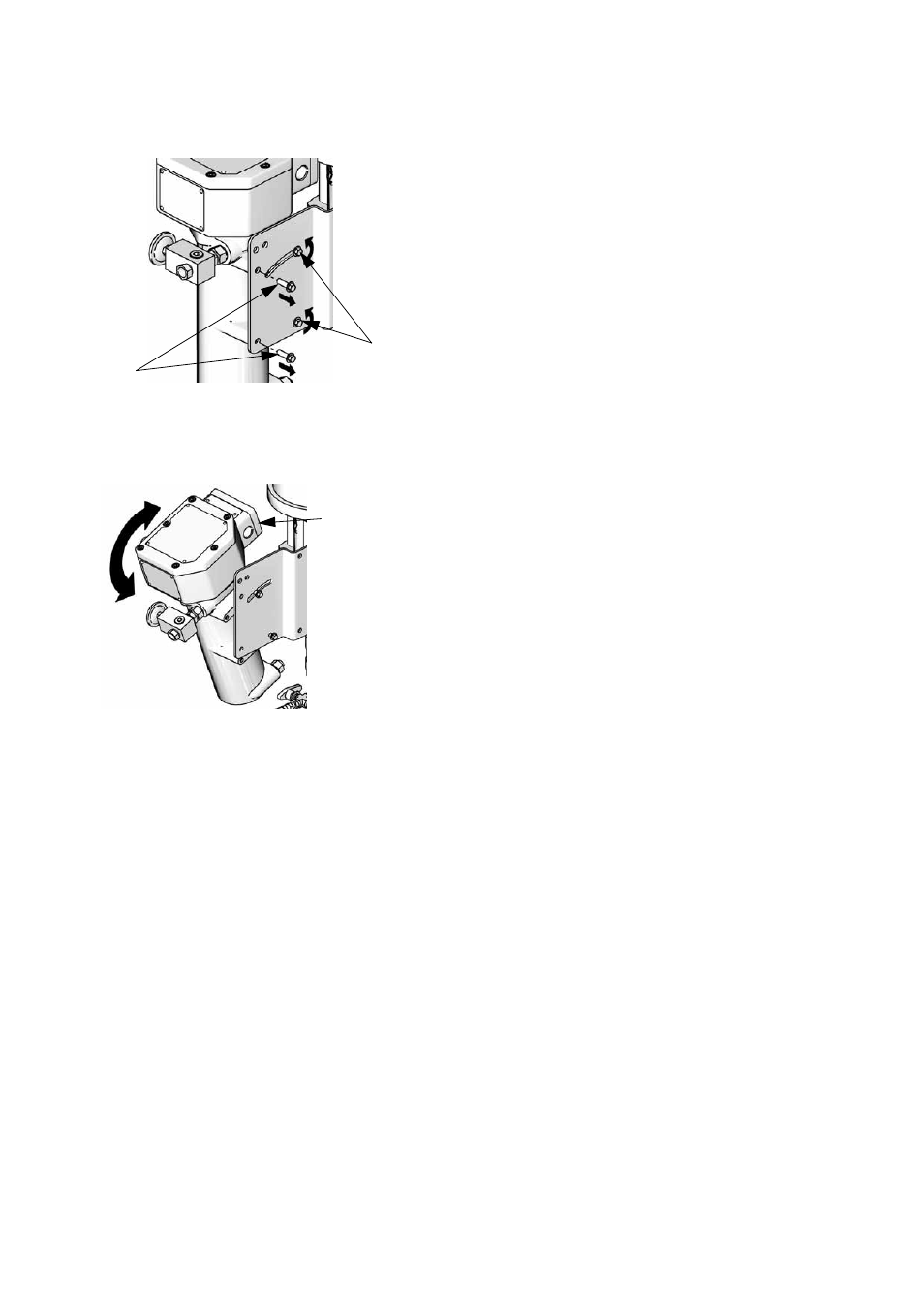

Доступ к Электрическому Корпусу
Наклоните нагреватель подальше от насоса для
более легкого доступа к винтам на крышке
электрического корпуса.
Подключение шлангов
См. Р
ИС
. 1, стр. 7.
1.
Прикрепите один конец воздушного шланга к
регулятору подачи воздуха пистолета (T,
только для пистолетов-распылителей типа
G40).
2.
Прикрепите другой конец воздушного шланга к
отверстию для впуска воздуха в основании
пистолета (только для пистолетов-
распылителей типа G40).
3.
Подключите поворотную трубку пистолета (J)
ко входу подачи жидкости.
4.
Прикрепите один конец гибкого жидкостного
шланга (K) к вертлюгу пистолета и другой конец
к оборотному коллектору.
5.
Прикрепите один синий жидкостный шланг к
оборотному коллектору и к обратному
регулятору давления (E).
6.
Прикрепите другой синий жидкостный шланг к
оборотному коллектору и к выходу фильтра (F).
7.
Установите крышки стекол на стекла обоих
манометров регулятора.
8.
Проверьте, что переходники всасывающего
шланга и переходники дренажного шланга,
плотно затянуты.
Удалите
два
внешних
винта
скобы
нагреват
еля 7.
Ослабьте
два
внутренн
ие винта
скобы
нагреват
еля.
ti13358a
Электрический
Корпус
ti13359a
