Комплекты деталей
28
313701B
Комплекты деталей

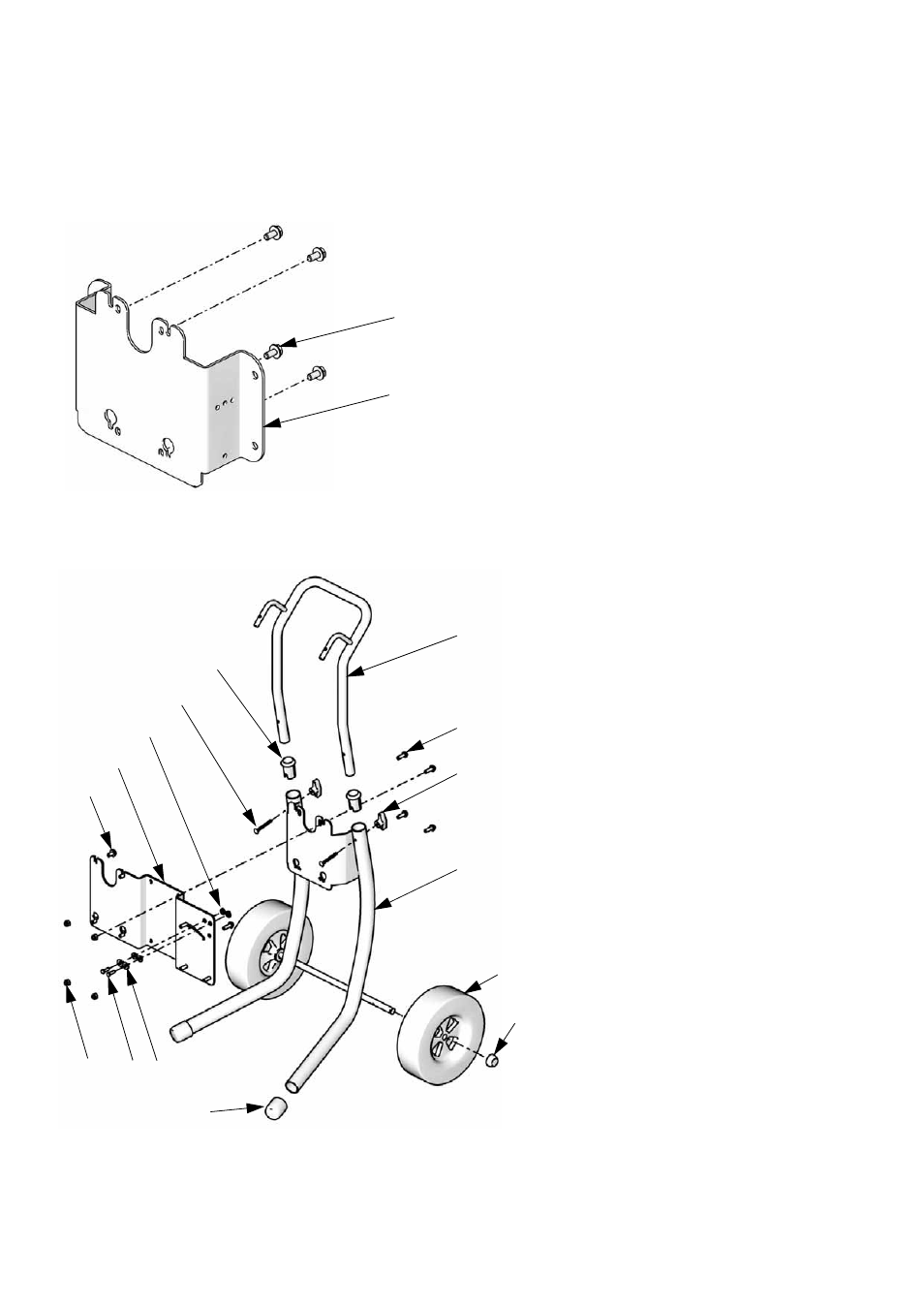

Комплект настенного крепления 24A578
ПРИМЕЧАНИЕ: Комплект Кронштейнов 24A372
(деталь 49, см. страницу 26 или 27) также требуется
для комплекта настенного монтажа, который имеет
пульт управления.
Комплект Крепления на Тележке с нагревом 256427
102
101
ti12633a
Поз.
¹
Описание
Кол-во
101
СТЕНОВАЯ ПЛАСТИНА,
комплект, включает винты
1
102
ВИНТ (включен с 101)
4
201
202
209
203
207
ti13357a
206
205
204
208
----
Не прода¸тся отдельно.
Поз.
¹
Деталь
¹
Описание
Кол
-во
201 -----
ТЕЛЕЖКА, рама
1
202 -----
РУЧКА, тележка
1
203 119451
КОЛЕСО, полупневматическое
2
204 119452
КОЛПАЧОК, втулка
2
205 277790
ВТУЛКА, ручка тележки
1
206 15C871
КОЛПАЧОК, ножка
2
207 115480
КНОПКА, Т-образная ручка
2
208 116630
ВИНТ, несущая конструкция
2
209 -----
СКОБА, нагреватель, тележка
1
210 111799
ВИНТ, крышка, с шестигранной
головкой
4
211 104541
Гайка, стопорная
4
212 115643
ВИНТ, с шестигранной головкой
под торцевой ключ 6
8
213 100022
ВИНТ, крышка, с шестигранной
головкой
2
214 100527
ШАЙБА, плоская
2
215 167002
ИЗОЛЯТОР, нагрев
4
210
211
215
214
213
212
